उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
उत्पाद का नाम: | स्टील यूटिलिटी पोल | आवेदन: | विद्युत शक्ति संचरण |
---|---|---|---|
डिमनेशन की पीड़ा: | + -2% | प्रमाणपत्र: | ISO9001 / BV / एसजीएस |
शक्ति की क्षमता: | 10kV से 220kV | आकार: | बहुभुज |
हाई लाइट: | electrical transmission poles,high voltage pole |

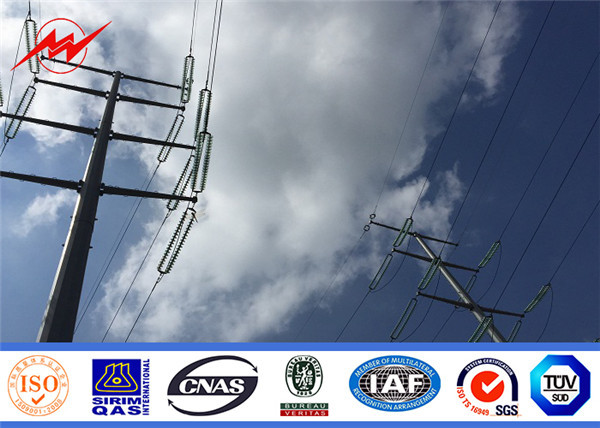

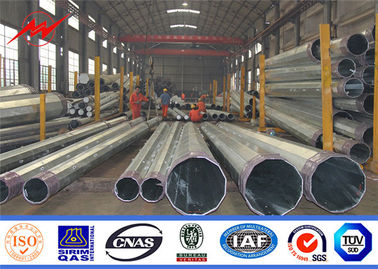

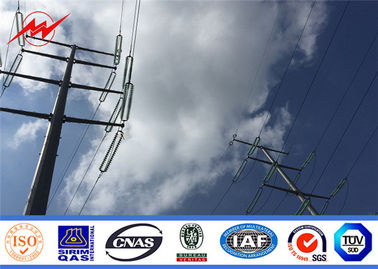

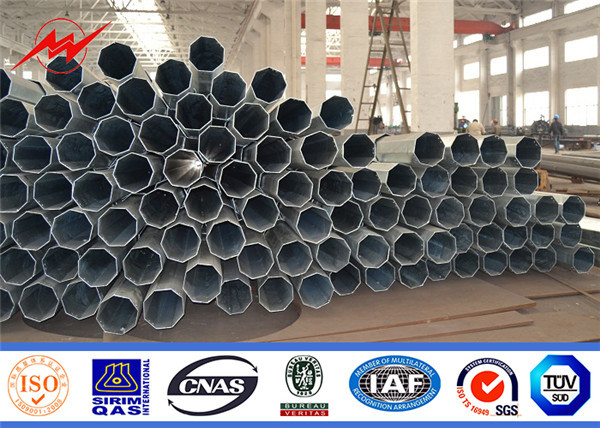

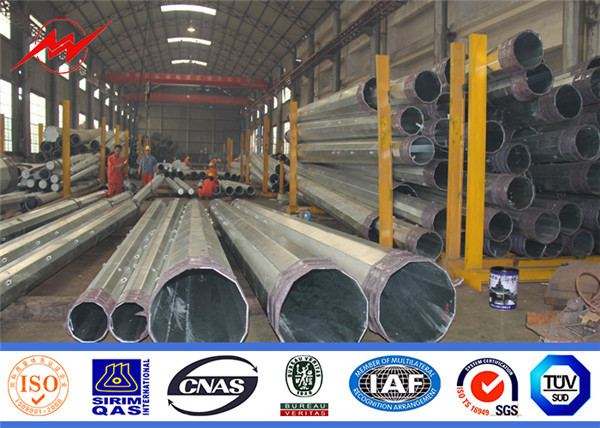

गर्म डुबकी जस्ती 450daN 13 मीटर शंक्वाकार विद्युत शक्ति स्टील उपयोगिता पोल
विशेष विवरण:
ऊंचाई | 9 मीटर से 100 मीटर तक |
के लिए सूट | इलेक्ट्रिक पावर ट्रांसमिशन और वितरण |
आकार | बहुभुज या शंक्वाकार |
सामग्री |
आम तौर पर Q345B / A572, न्यूनतम उपज शक्ति N 345 N / mm / Q235B / A36, न्यूनतम उपज शक्ति N 235 N / mm² साथ ही एएसटीएम ए 572 जीआर 65, जीआर 50, एसएस 400 से हॉट रोल्ड कॉइल |
शक्ति की क्षमता | 10kV से 220kV |
आयाम का सहिष्णुता | ग्राहक की आवश्यकता के अनुसार। |
सतह का उपचार | एएसटीएम ए 123, या ग्राहक द्वारा आवश्यक किसी अन्य मानक के बाद गर्म स्नान जस्ती। |
ध्रुवों का संयुक्त | स्लिप ज्वाइंट, फ्लैग्ड कनेक्टेड |
मानक | आईएसओ 9001: 2008 |
प्रति सेक्शन की लंबाई | एक बार बनाने के 14 मीटर के भीतर |
वेल्डिंग मानक | AWS (अमेरिकन वेल्डिंग सोसाइटी) D 1.1 |
मोटाई | 1 मिमी से 36 मिमी |

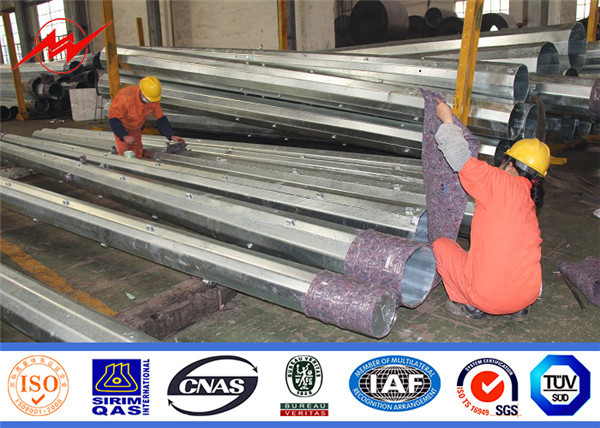

उत्पादन की प्रक्रिया | कच्चे माल की जांच → कटिंग → झुकने → वेल्डिंग (अनुदैर्ध्य) → आयाम सत्यापित करें → निकला हुआ किनारा वेल्डिंग → छेद ड्रिलिंग → नमूना इकट्ठा → सतह साफ → गैल्वनीकरण या पाउडर कोटिंग, पेंटिंग → Recalibration → संकुल |
संकुल | प्लास्टिक पेपर के साथ पैकिंग या ग्राहक के अनुरोध के अनुसार। |
वितरण रेंज | ||||
उत्पाद कोड | लंबाई | ULS | ध्रुव आयाम | |
ऊपर | आधार | |||
11M 13.5KN | 11M | 13.5kN | 160 | 328 |
12.5M 12KN | 12.5m | 12KN | 160 | 340 |
12.5M 16KN | 12.5m | 16KN | 180 | 380 |
12.5M 24KN | 12.5m | 24KN | 200 | 420 |
14M 16KN | 14M | 16KN | 190 | 402 |
14M 24KN | 14M | 24KN | 210 | 465 |
15.5M 12KN | 15.5M | 12KN | 160 | 405 |
15.5M 24KN | 15.5M | 24KN | 210 | 500 |
नोट: 12-पक्षीय, प्रत्यक्ष दफन ठोकर 50% ULS पर पोल की ऊंचाई 5% से कम है |
||||
सब ट्रांसमिशन रेंज | ||||
उत्पाद कोड | लंबाई | ULS | ध्रुव आयाम | |
ऊपर | आधार | |||
18.5M 24KN | 18.5M | 24KN | 210 | 660 |
18.5M 40KN | 18.5M | 40KN | 260 | 730 |
21M 40KN | 21M | 30KN | 220 | 697 |
21M 40KN | 21M | 40KN | 260 | 795 |
24M 30KN | 24 महीने | 30KN | 220 | 755 |
24M 40KN | 24 महीने | 40KN | 300 | 760 |
नोट: 12-पक्षीय, प्रत्यक्ष दफन ठोकर |
सामग्री
आमतौर पर Q345B / A572, न्यूनतम उपज ताकत> = 345n / mm2
Q235B / A36, न्यूनतम उपज ताकत> = 235n / mm2
साथ ही Q460 से हॉट रोल्ड कॉइल, ASTM573 GR65, GR50, SS400, SS490, ST52 तक
स्थापना
विधानसभा के दौरान पोल पर सभी उपकरणों को हटा दें।
प्रत्येक खंड के वें एपोल शाफ्ट के चारों ओर एक गोफन घुमाएँ।
-एक पुली ब्लॉक पर शीर्ष खंड पर फ़िक्सिंग करें।
-नीचे के खंड पर गोफन कसकर गुरुत्वाकर्षण के केंद्र पर स्थिर और स्थिर होता है।
शीर्ष खंड के गोफन को कसकर स्टील के खंभे को खड़ा करें।
-फिक्स स्टील के पोल से।
-धूप को हटाओ।
कंपनी का परिचय:
Jiangsu मिल्की वे स्टील पोल जो 1991 में स्थापित हुआ, चीन के सबसे बड़े समुद्री बंदरगाह, शंघाई, पोर्ट के पास, चीन के पूर्व में वूशी में स्थित है।
हमारी कंपनी को पारेषण बिजली के खंभे, स्ट्रीट लाइट पोल, उच्च मस्तूल पोल और इतने पर स्टील के खंभे का उत्पादन करने का 24 साल का अनुभव है।
हम 1991 के बाद से oversea देशों को निर्यात किया और हमारे उत्पादों को अमेरिका, ऑस्ट्रेलिया, रूस, जर्मनी, स्पेन, फिलीपींस, मलेशिया, अफ्रीका और इतने पर सहित 70 से अधिक देशों और क्षेत्रों को दिया गया है।
हम कई देशों में कई बड़े प्रोजेक्ट के सप्लायर हैं, जैसे दुबई टॉवर की स्ट्रीट लाइट पोल। सोची विंटर ओलंपिक गेम और इतने पर हाई मास्ट पोल।
