10 मीटर क्लास 2 69 केवी ट्रांसमिशन पावर लाइन पोल

एक कंटेनर
MOQ
USD 130-180POLE
कीमत
10 मीटर क्लास 2 69 केवी ट्रांसमिशन पावर लाइन पोल
विशेषताएं गेलरी उत्पाद विवरण एक बोली का अनुरोध
विशेषताएं
निर्दिष्टीकरण
सामग्री: S355JR
आवेदन: बिजली वितरण
मोटाई: 2.5-10mm
आकार: बहुभुज
बिजली से धातु चढ़ाने की क्रिया: एएसटीएम A123, औसत सहवास 85um से कम नहीं है
वेल्डिंग: AWS D1.1, प्रवेश 100%
जीवन काल: 50 साल
हवा की गति: 160km / एच
अत्यंत सहनशक्ति: 490-620MPA
प्रमुखता देना:

10 मीटर पावर लाइन पोल

,

69kv पावर लाइन पोल

,

69kv ट्रांसमिशन पावर लाइन पोल

मूलभूत जानकारी
उत्पत्ति के प्लेस: Jiangsu, चीन
ब्रांड नाम: milky way
प्रमाणन: ISO9001:2015
मॉडल संख्या: 69kV
भुगतान & नौवहन नियमों
पैकेजिंग विवरण: <i>The normal package is container(Size: L*W*H).</i> <b>सामान्य पैकेज कंटेनर (आकार: एल * डब्ल्यू * ए
प्रसव के समय: हमेशा 20 दिन
भुगतान शर्तें: एल / सी, टी / टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000POLES / मुँह
उत्पाद विवरण

सामग्री का विवरण:
1. डंडे उच्च गुणवत्ता वाले धातु संयंत्रों द्वारा बनाए जाते हैं, जिन्हें गर्म गैल्वेनाइज्ड एंटी-जंग उपचार के साथ बहु-पंक्ति शंकु के आकार के लंबवत स्टील बार में ढाला गया था
2. लाइट प्लेट फ्रेम उच्च गुणवत्ता वाले स्टेनलेस स्टील द्वारा बनाया गया है
3. स्टेनलेस स्टील के बन्धन बोल्ट और नट

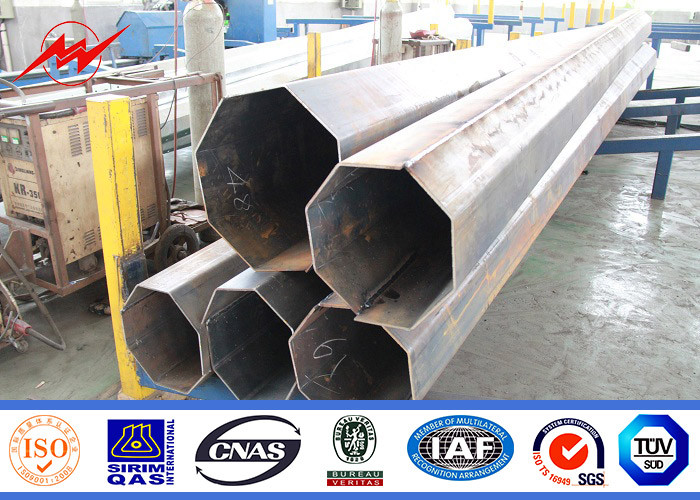

10 मीटर क्लास 2 69 केवी ट्रांसमिशन पावर लाइन पोल 0



विशिष्टता:



के लिए सूट बिजली वितरण
आकार Conoid, बहु-पिरामिड, स्तंभकार, बहुभुज या शंक्वाकार
सामग्री आमतौर पर Q345B/A572, न्यूनतम उपज शक्ति>=345n/mm2
Q235B/A36, न्यूनतम उपज शक्ति>=235n/mm2
साथ ही Q460, ASTM573 GR65, GR50, SS400 से हॉट रोल्ड कॉइल,
SS490, से ST52-
आयाम का टॉरेंस +- 2%
शक्ति 10 केवी ~ 550 केवी
सुरक्षा का पहलू शराब के संचालन के लिए सुरक्षा कारक: 8
ग्राउंडिंग वाइन के लिए सुरक्षा कारक: 8
डिजाइन लोड किलो Load में ३०० ~ १००० किलोग्राम ५० सेमी से पोल तक लागू होता है
निशान ग्राहक की आवश्यकता के अनुसार रिवर्ट या गोंद के माध्यम से नैन पलटें, उत्कीर्ण करें, एम्बॉस करें
सतह का उपचार एएसटीएम ए 123 के बाद गर्म डुबकी गैल्वेनाइज्ड,
ग्राहक द्वारा रंग पॉलिएस्टर पावर या किसी अन्य मानक की आवश्यकता है
ध्रुवों का जोड़ सम्मिलित मोड, आंतरिक निकला हुआ किनारा मोड, आमने-सामने संयुक्त मोड
पोल का डिजाइन 8 ग्रेड के भूकंप के खिलाफ
हवा की गति 160 किमी/घंटा।३० मी/से
न्यूनतम उपज ताकत ३५५ एमपीए
न्यूनतम अंतिम तन्यता ताकत 490 एमपीए mp
अधिकतम अंतिम तन्यता ताकत 620 एमपीए
मानक आईएसओ 9001
प्रति खंड की लंबाई 14 मीटर के भीतर एक बार बिना पर्ची के जोड़ बना
वेल्डिंग हमारे पास पिछले दोष परीक्षण हैं। आंतरिक और बाहरी डबल वेल्डिंग बनाता है
वेल्डिंग आकार में सुंदर
वेल्डिंग मानक: एडब्ल्यूएस (अमेरिकन वेल्डिंग सोसाइटी) डी 1.1
मोटाई 1 मिमी से 30 मिमी
उत्पादन की प्रक्रिया कच्चे माल का परीक्षण → कटिंगज → मोल्डिंग या बेंडिंग →
Welidng (अनुदैर्ध्य)→आयाम सत्यापित करें→निकला हुआ किनारा वेल्डिंग
→ होल ड्रिलिंग → कैलिब्रेशन → डिबुर → गैल्वनाइजेशन या
पाउडर कोटिंग, पेंटिंग → रिकैलिब्रेशन → थ्रेड → पैकेज
संकुल ऊपर और नीचे मैट या स्ट्रॉ बेल द्वारा सामान्य कवर के रूप में हमारे ध्रुव,
वैसे भी ग्राहक द्वारा अनुसरण किया जा सकता है, प्रत्येक 40HC या OT कर सकते हैं
लोड हो रहा है कि कितने पीसी वास्तव में क्लाइंट के आधार पर गणना करेंगे
विनिर्देश और डेटा





विवरण:
मानक गौण
-ऊपर की प्लेट
-बेस प्लेट
-नीचे की पट्टी
-मानक छेद
- क्लाइंबिंग रूंग
-एंकर बोल्ट
-बिटुमेन संरक्षण
-पेंटेड मार्किंग
-हटाने योग्य सीढ़ी
ये विद्युत पोल के मानक सहायक उपकरण हैं।

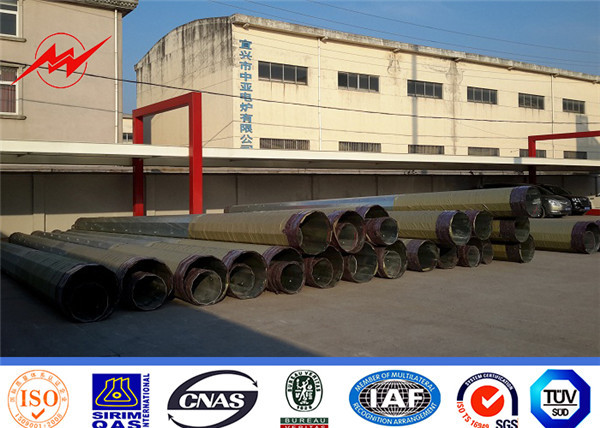

10 मीटर क्लास 2 69 केवी ट्रांसमिशन पावर लाइन पोल 1





इंस्टालेशन
- विधानसभा के दौरान पोल पर लगे सभी उपकरण हटा दें।
-प्रत्येक खंड के एपोल शाफ्ट के चारों ओर एक गोफन को घेरें।
- शीर्ष खंड पर गोफन को एक चरखी ब्लॉक में ठीक करें।
-निचले हिस्से पर गोफन कसकर तय किया गया है और गुरुत्वाकर्षण के केंद्र में तय किया गया है।
- ऊपर वाले हिस्से की स्लिंग को टाइट करके स्टील के पोल को वर्टिकल बनाएं।
- स्टील के पोल को ठीक करें।
- गोफन हटा दें.

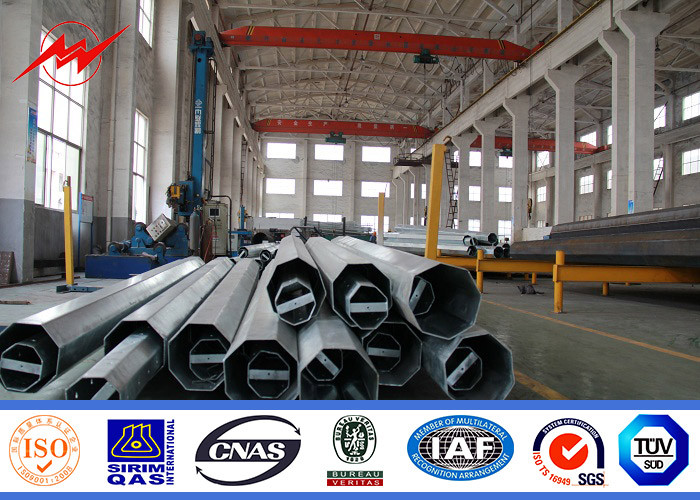

10 मीटर क्लास 2 69 केवी ट्रांसमिशन पावर लाइन पोल 2



कंपनी का परिचय:
जियांगसू मिल्की वे स्टील पोल जो 1991 को स्थापित किया गया था, चीन के पूर्व में वूशी, चीन के सबसे बड़े समुद्री बंदरगाह, शंघाई, पोर्ट में से एक के पास स्थित है।
हमारी कंपनी के पास ट्रांसमिशन पावर पोल, स्ट्रीट लाइट पोल, हाई मास्ट पोल आदि सहित स्टील के खंभे बनाने का 24 साल का अनुभव है।
हमने 1991 से विदेशी देशों को निर्यात किया है और हमारे उत्पादों को अमेरिका, ऑस्ट्रेलिया, रूस, जर्मनी, स्पैन, फिलीपींस, मलेशिया, अफ्रीका और 70 से अधिक देशों और क्षेत्रों में वितरित किया गया है।
हम कई देशों में कई बड़ी परियोजनाओं के आपूर्तिकर्ता हैं, जैसे दुबई टॉवर की स्ट्रीट लाइट पोल। सोची शीतकालीन ओलंपिक खेल के लिए उच्च मस्तूल पोल और इसी तरह।
