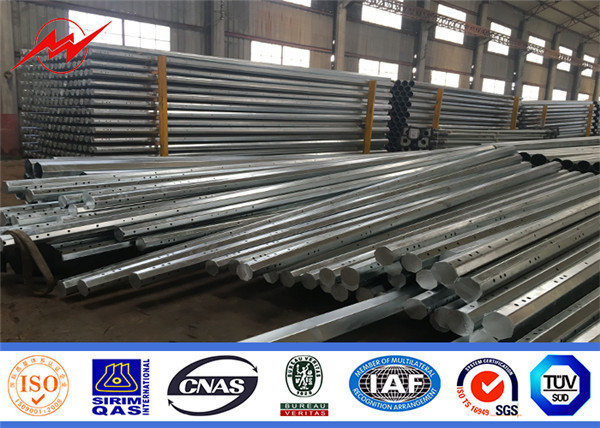

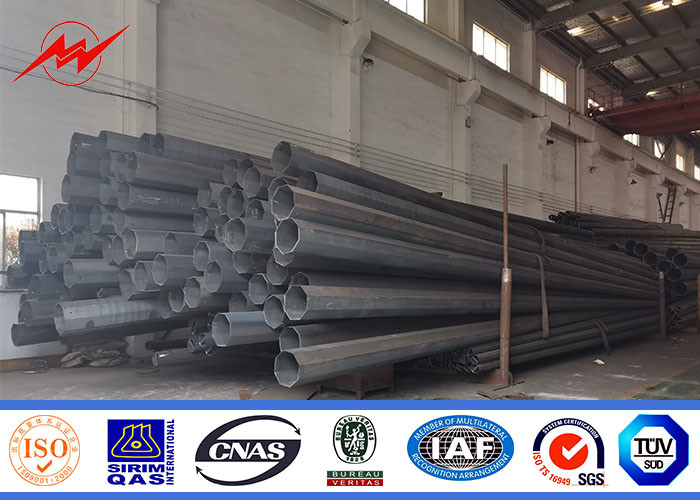

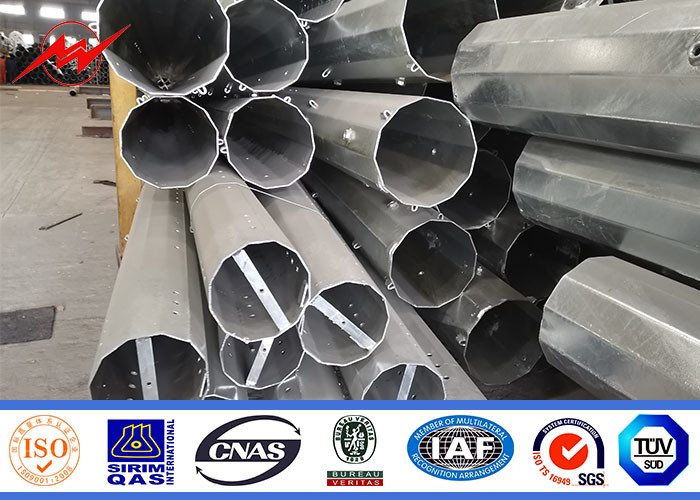

110kv 15M 20M इलेक्ट्रिक पावर ट्रांसमिशन लाइन्स स्टील पोल
विशेष विवरण:
| के लिए सूट | बिजली वितरण |
| आकार | Conoid, बहु-पिरामिड, स्तंभकार, बहुभुज या शंक्वाकार |
| सामग्री | आमतौर पर Q345B/A572, न्यूनतम उपज शक्ति>=345n/mm2 Q235B/A36, न्यूनतम उपज शक्ति>=235n/mm2 साथ ही Q460, ASTM573 GR65, GR50, SS400 से हॉट रोल्ड कॉइल, SS490, से ST52- |
| आयाम का टॉरेंस | +- 2% |
| शक्ति | 10 केवी ~550 केवी |
| सुरक्षा का पहलू | शराब के संचालन के लिए सुरक्षा कारक : 8 ग्राउंडिंग वाइन के लिए सुरक्षा कारक: 8 |
| डिजाइन लोड किलो . में | 300 ~ 1000 किलोग्राम 50 सेमी से पोल तक लागू होता है |
| निशान | ग्राहक की आवश्यकता के अनुसार रिवर्ट या गोंद के माध्यम से नैन पलटें, उत्कीर्ण करें, एम्बॉस करें |
| सतह का उपचार | एएसटीएम ए 123 के बाद गर्म डुबकी गैल्वेनाइज्ड, रंग पॉलिएस्टर शक्ति या ग्राहक द्वारा किसी भी अन्य मानक की आवश्यकता है |
| ध्रुवों का जोड़ | सम्मिलित मोड, आंतरिक निकला हुआ किनारा मोड, आमने-सामने संयुक्त मोड |
| पोल का डिजाइन | 8 ग्रेड के भूकंप के खिलाफ |
| हवा की गति | 160 किमी/घंटा।30 मी/से |
| न्यूनतम उपज ताकत | 355 एमपीए |
| न्यूनतम अंतिम तन्यता ताकत | 490 एमपीए |
| अधिकतम अंतिम तन्यता ताकत | 620 एमपीए |
| मानक | आईएसओ 9001 |
| प्रति खंड की लंबाई | 14 मीटर के भीतर एक बार बिना स्लिप जॉइंट का निर्माण |
| वेल्डिंग | हमारे पास पिछले दोष परीक्षण हैं। आंतरिक और बाहरी डबल वेल्डिंग बनाता है वेल्डिंग आकार में सुंदर वेल्डिंग मानक: एडब्ल्यूएस (अमेरिकन वेल्डिंग सोसाइटी) डी 1.1 |
| मोटाई | 1 मिमी से 30 मिमी |
| उत्पादन की प्रक्रिया | कच्चे माल का परीक्षण → कटिंगज → मोल्डिंग या बेंडिंग → Welidng (अनुदैर्ध्य)→आयाम सत्यापित करें→निकला हुआ किनारा वेल्डिंग → होल ड्रिलिंग → कैलिब्रेशन → डिब्यूर → गैल्वनाइजेशन या पाउडर कोटिंग, पेंटिंग → रिकैलिब्रेशन → थ्रेड → पैकेज |
| संकुल | ऊपर और नीचे मैट या स्ट्रॉ बेल द्वारा सामान्य कवर के रूप में हमारे ध्रुव, वैसे भी ग्राहक द्वारा अनुसरण किया जा सकता है, प्रत्येक 40HC या OT कर सकते हैं लोड हो रहा है कि कितने पीसी वास्तव में क्लाइंट के आधार पर गणना करेंगे विनिर्देश और डेटा |
सामग्री
आमतौर पर Q345B/A572, न्यूनतम उपज शक्ति>=345n/mm2
Q235B/A36, न्यूनतम उपज शक्ति>=235n/mm2
साथ ही Q460, ASTM573 GR65, GR50, SS400, SS490 से ST52- तक हॉट रोल्ड कॉइल-
विवरण:
मानक गौण
-ऊपर की प्लेट
-बेस प्लेट
-नीचे की पट्टी
-मानक छेद
- क्लाइंबिंग रूंग
-एंकर बोल्ट
-बिटुमेन संरक्षण
-पेंटेड मार्किंग
-हटाने योग्य सीढ़ी
ये विद्युत पोल के मानक सहायक उपकरण हैं।
बिजली से धातु चढ़ाने की क्रिया
मानक: एनएफए 91121
गैल्वनीकरण की औसत मोटाई: 86μm से कम नहीं।
इंस्टालेशन
- विधानसभा के दौरान पोल पर लगे सभी उपकरण हटा दें।
-प्रत्येक खंड के एपोल शाफ्ट के चारों ओर एक गोफन घेरें।
- शीर्ष खंड पर गोफन को एक चरखी ब्लॉक में ठीक करें।
-निचले हिस्से पर गोफन कसकर तय किया गया है और गुरुत्वाकर्षण के केंद्र में तय किया गया है।
- ऊपर वाले हिस्से की स्लिंग को टाइट करके स्टील के पोल को वर्टिकल बनाएं।
- स्टील के पोल को ठीक करें।
- गोफन हटा दें.
कंपनी का परिचय:
जियांगसू मिल्की वे स्टील पोल जो 1991 को स्थापित किया गया था, चीन के पूर्व में वूशी, चीन के सबसे बड़े समुद्री बंदरगाह, शंघाई, पोर्ट में से एक के पास स्थित है।
हमारी कंपनी के पास ट्रांसमिशन पावर पोल, स्ट्रीट लाइट पोल, हाई मास्ट पोल आदि सहित स्टील के खंभे बनाने का 24 साल का अनुभव है।
हमने 1991 से विदेशी देशों को निर्यात किया है और हमारे उत्पादों को अमेरिका, ऑस्ट्रेलिया, रूस, जर्मनी, स्पैन, फिलीपींस, मलेशिया, अफ्रीका आदि सहित 70 से अधिक देशों और क्षेत्रों में पहुंचाया गया है।
हम कई देशों में कई बड़ी परियोजनाओं के आपूर्तिकर्ता हैं, जैसे दुबई टॉवर की स्ट्रीट लाइट पोल। सोची शीतकालीन ओलंपिक खेल के लिए उच्च मस्तूल पोल और इसी तरह।
