विनिर्देशः
| ऊँचाई | 9 मीटर से 100 मीटर तक |
| सूट के लिए | विद्युत ऊर्जा संचरण एवं वितरण |
| आकार | बहुभुज या शंक्वाकार |
| सामग्री |
सामान्यतः Q345B/A572, न्यूनतम उपज शक्ति ≥ 345 N/mm2 Q235B/A36, न्यूनतम आउटपुट शक्ति ≥ 235 N/mm2 साथ ही ASTM A572 GR65, GR50, SS400 से गर्म लुढ़का हुआ कॉइल |
| विद्युत क्षमता | 10kV से 220kV |
| आयाम की सहिष्णुता | ग्राहक की आवश्यकता के अनुसार। |
| सतह उपचार | गर्म डुबकी ASTM A 123 के अनुसार जस्ती, या ग्राहक द्वारा आवश्यक किसी अन्य मानक. |
| ध्रुवों का जोड़ | स्लिप जॉइंट, फ्लैंग्स से जुड़े |
| मानक | आईएसओ 9001:2008 |
| प्रत्येक खंड की लंबाई | एक बार बनने के बाद 14 मीटर के भीतर |
| वेल्डिंग मानक | AWS (अमेरिकन वेल्डिंग सोसाइटी) D 1.1 |
| मोटाई | 1 से 36 मिमी |
| उत्पादन प्रक्रिया | कच्चे माल का परीक्षण → काटने → झुकने → वेल्डिंग (लंबाई) → आयाम सत्यापन → फ्लैंग वेल्डिंग → छेद ड्रिलिंग → नमूना इकट्ठा → सतह साफ→ गैल्वनाइजेशन या पाउडर कोटिंग,पेंटिंग →पुनर्मूल्यांकन →पैकेजिंग |

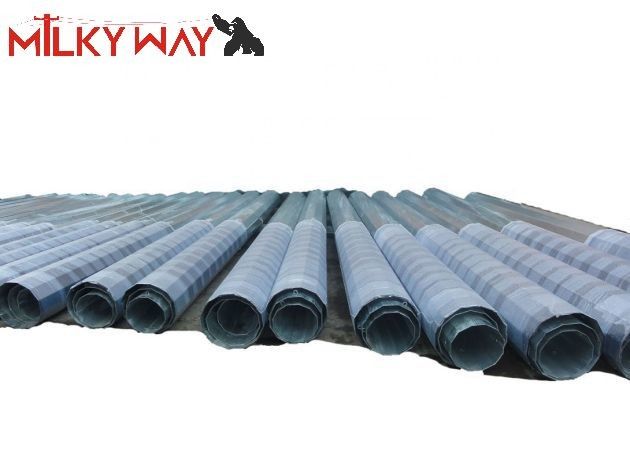

| पैकेज | प्लास्टिक कागज के साथ पैकिंग या ग्राहक के अनुरोध के अनुसार। |

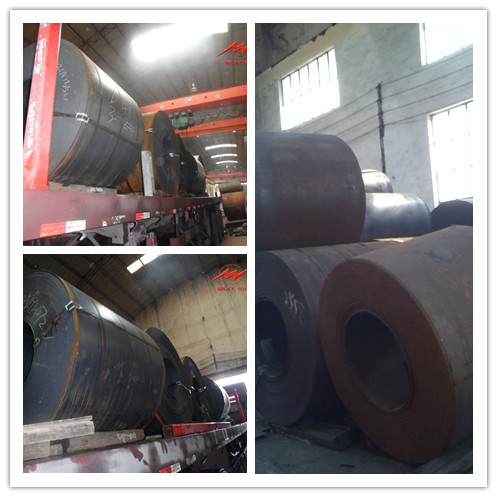

स्टील
सामग्री एनएफ एन 10025 के अनुरूप है
मानक और एनएफ एन 10149 मानक,यह निम्नलिखित गुण है।
- उपज शक्ति = 355N/mm2
- कठोरता शून्य से नीचे 20 डिग्री के तहत समान रहता है.
- गैल्वनाइजेशन NFA35503 मानक वर्ग 1 के अनुसार है।

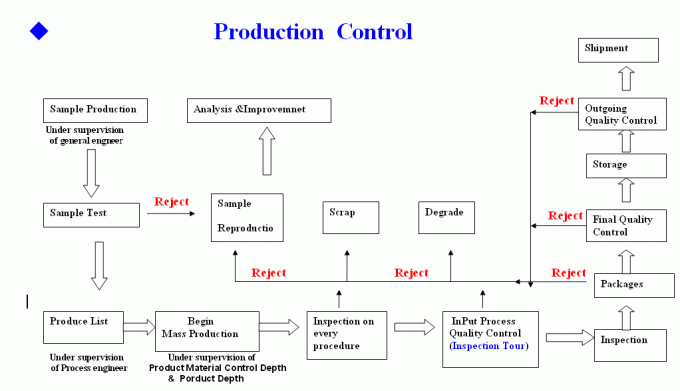

उत्पादन प्रक्रिया
कच्चे माल का परीक्षण → काटने → झुकने → वेल्डिंग (लंबाई) → आयाम सत्यापन → फ्लैंग वेल्डिंग → छेद ड्रिलिंग → नमूना इकट्ठा → सतह साफ→ गैल्वनाइजेशन या पाउडर कोटिंग,पेंटिंग →पुनर्मूल्यांकन →पैकेजिंग

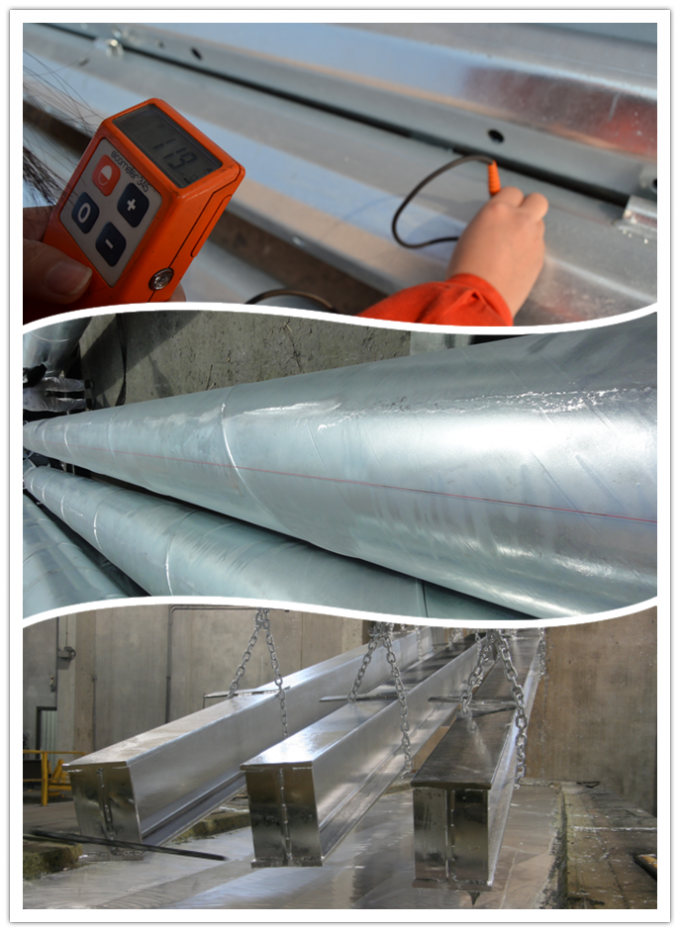

जस्तीकरण
मानकः NFA91121
गैल्वनाइजेशन की औसत मोटाई: 86μm से कम नहीं।
विनिर्माण सहिष्णुता
- घटक लंबाईः-25 मिमी से 75 मिमी
- सीधापनः 2 मिमी/मीटर
- घुमाव की डिग्रीः 1° प्रति 3 मीटर लंबाई
-अंडाकारःअधिकतम 3%
- औसत व्यासः +/- 0.5%
-स्लिप लंबाईः +/-150 मिमी
