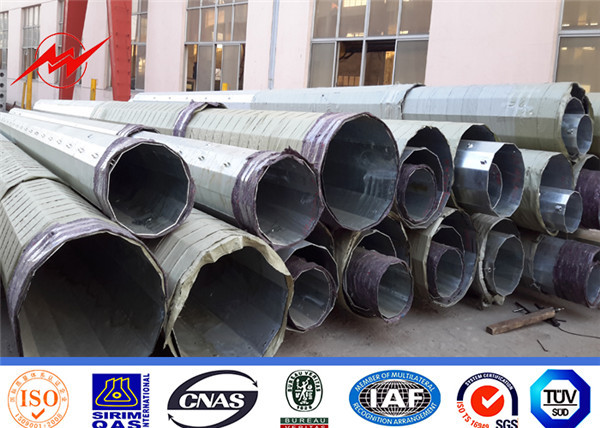

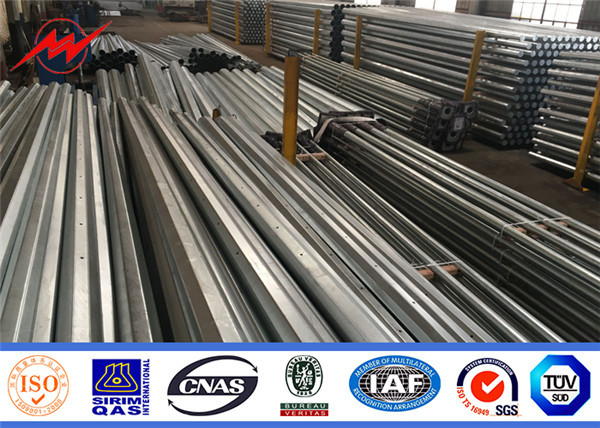

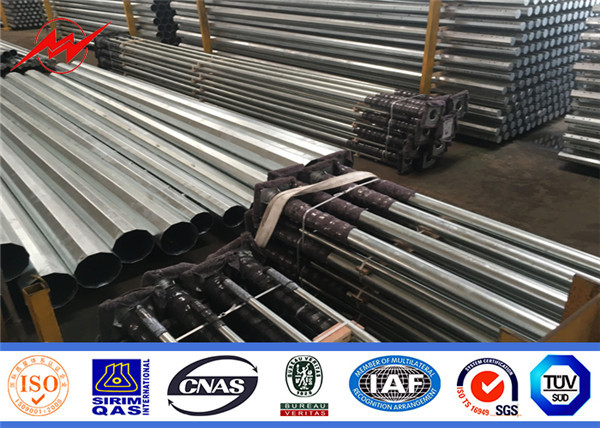

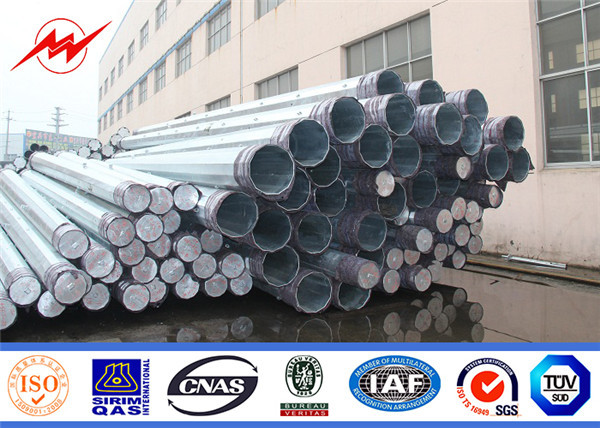

32 मीटर जस्ती इलेक्ट्रिक पावर ट्रांसमिशन स्टील पोल / स्टील ट्यूबलर पोल / स्टील टॉवर
विशेष विवरण
|
सामग्री: |
हॉट रोल्ड स्टील, Q235, Q345, S235, या अनुकूलित; |
|
ध्रुव की ऊंचाई |
3मी -15मी |
|
लंबाई |
16 मीटर के भीतर एक बार बिना स्लिप जॉइंट का निर्माण |
|
दीवार की मोटाई |
2.5 मिमी -20 मिमी या वैकल्पिक |
|
ध्रुव का आकार: |
गोल, बहुभुज, अष्टकोणीय, शंक्वाकार |
|
बांह का प्रकार: |
सिंगल आर्म, डबल आर्म, या क्लाइंट्स के अनुरोध के अनुसार |
|
आवेदन: |
सड़क, एवेन्यू, सड़क, एक्सप्रेसवे, पार्क, चौक |
|
तापमान सीमा |
-35 डिग्री सेल्सियस~+45 डिग्री सेल्सियस |
|
अधिकतम हवा वेग |
160Km/h . का अगनिस्ट हवा का दबाव |
|
बेस प्लेट घुड़सवार |
बेस प्लेट चौकोर, अष्टकोणीय या गोल आकार की होती है जिसमें एंकर बोल्ट के लिए स्लॉटेड छेद और ग्राहक की आवश्यकता के अनुसार आयाम होते हैं। |
|
ग्राउंड माउंटेड |
लंबाई ग्राहक की आवश्यकता के अनुसार भूमिगत दफन। |
| इलेक्ट्रिक पोल विशिष्टता-कांगो | ||||||
| ऊंचाई | लोड (केएन) | शीर्ष व्यास (मिमी) | निचला व्यास (मिमी) | दीवार की मोटाई (मिमी) | ध्रुव आकार | लोड ऊंचाई (मिमी) |
| 8 | 2.5 | 100 | २१० | 2.75 | 8 | 6.2 |
| 8 | 5 | १२० | २९० | 2.75 | 8 | 6.2 |
| 8 | 6.5 | 130 | 330 | 2.75 | 8 | 6.2 |
| 8 | 8 | 170 | 360 | 2.75 | 8 | 6.2 |
| 8 | 10 | 180 | 405 | 2.75 | 8 | 6.2 |
| 10एम | 1 1 | 145 | 334 | 3 | 12 | 8 |
| 11एम | 6 | १२० | २४६ | 3 | 12 | 8.9 |
| 11.8M | 5 | १५० | 355 | 3 | 8 | 9.4 |
| 11.8M | 6.5 | 180 | 400 | 3 | 8 | 9.4 |
| 11.8M | 8 | 190 | 440 | 3 | 8 | 9.4 |
| 11.8M | 10 | 190 | 450 | 3.5 | 8 | 9.4 |
| 11.8M | 12.5 | २२० | 500 | 3.5 | 8 | 9.4 |
| 11.8M | 16 | २३० | 560 | 3.5 | 8 | 9.4 |
| 11.8M | 20 | 240 | 585 | 4 | 8 | 9.4 |
| 11.8M | 25 | 260 | 655 | 4 | 8 | 9.4 |
| 11.8M | 32 | 260 | 660 | 5 | 8 | 9.4 |
परिचय
इलेक्ट्रिक पावर टॉवर में एंगल स्टील टॉवर, टेपर्ड ट्यूबलर स्टील, ट्रांसफॉर्मर सबस्टेशन फ्रेमवर्क, पावर प्लांट फ्रेमवर्क आदि शामिल हैं।
इलेक्ट्रिक पावर टॉवर जमीन पर गिल्ड तारों और इमारतों की एक ऋषि दूरी रखते हुए, बिजली के तारों को लटकाने का स्टील स्ट्रक्चर फ्रेम है।उपस्थिति के अनुसार, पावर टॉवर को ग्लास टाइप टॉवर, कैट हेड टाइप टॉवर, शांग टाइप टॉवर, गण टाइप टॉवर और डोलिफॉर्म टॉवर में विभाजित किया जा सकता है।आवेदन के आधार पर, पावर टावर को टेंशन टाइप टावर, लीनियर टाइप टावर, एंगल टाइप टावर, ट्रांसपोजिशन टाइप टावर, टर्मिनल टाइप पावर टावर और क्रॉसिंग टाइप पावर टावर में अलग किया जा सकता है।सभी टावरों की डिज़ाइन विशेषता स्पेस ट्रस संरचना है, जो एकल समबाहु कोण स्टील द्वारा बनाई जाती है, जो Q235 (A3F) और Q345 (16Mn) की सामग्री बनाती है और पोल भागों को जोड़ने के लिए कतरनी बल के काले बोल्ट का उपयोग करती है।टॉवर में मुख्य रूप से एंगल स्टील होता है, जो स्टील प्लेट और बोल्ट को जोड़ता है, कुछ स्टील प्लेट वेल्डिंग का घटक हिस्सा है, कॉलम फुट के रूप में।गर्म जस्ताकरण एंटीकोर्सियन, परिवहन, निर्माण और निर्माण बनाने वाला साधारण टावर हिस्सा बहुत आसान है।आमतौर पर टावर के मुख्य पोल पर बेड़ियों का इस्तेमाल किया जाता है जिसकी ऊंचाई 60 मीटर से कम होती है ताकि श्रमिकों के चढ़ने में सुविधा हो।
स्टील ट्यूब टॉवर मुख्य रूप से उच्च वोल्टेज ट्रांसमिशन लाइनों के बीच उपयोग करते हैं, शीर्ष पर बिजली की छड़ लटकने की जगह, बोल्ट कनेक्टिंग टावर बॉडी को क्रॉस आर्म के साथ जिसमें तार लटकते हैं।टावर की इंटरसेक्टिंग सतह आयताकार है, और टावर और क्रॉस आर्म की चौराहे की सतह मैक्रोएक्सिस 0 से 90 डिग्री कोण है।व्यावहारिक अनुप्रयोग में, कच्चे माल को आयताकार चौराहे की सतह मैक्रोएक्सिस के अधिकतम झुकने वाले क्षण को प्रभावित करके चौराहे की सतह की परिधि को छोटा करने से बचाया जा सकता है।
मुख्य विशेषताएं
1. मूल्य अवधि: EXW, एफओबी, सीएफआर या सीआईएफ।
कीमत में पोल शाफ्ट, बेस प्लेट, क्रॉस आर्म और एंकर पार्ट शामिल हैं।

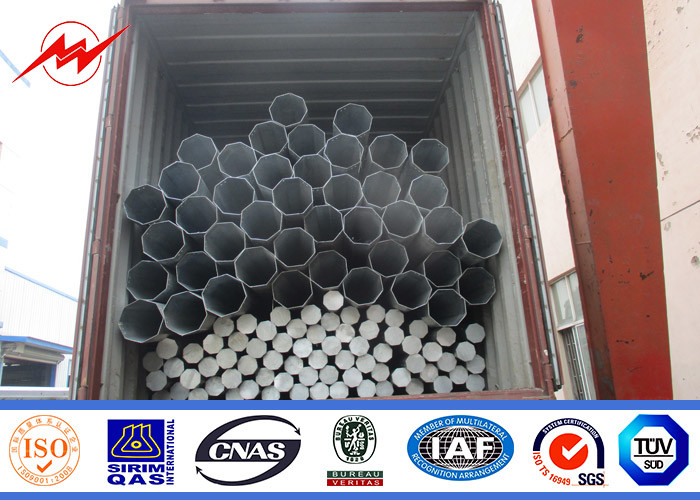

शिपिंग बंदरगाह: शंघाई बंदरगाह।एफओबी, सीएफआर या सीआईएफ मूल्य के लिए, कृपया निर्दिष्ट करें कि आपको कौन सा सटीक मॉडल चाहिए, और हमें अपनी ऑर्डर मात्रा बताएं ताकि हम स्थानीय परिवहन शुल्क और समुद्री माल की गणना कर सकें।
2. MOQ: अनुकूलित के लिए 1 सेट
3. भुगतान: आमतौर पर टी / टी द्वारा जमा के रूप में 30%, शिपमेंट से पहले टी / टी या एल / सी द्वारा शेष राशि।अन्य भुगतान तरीके से बातचीत की जा सकती है।
4. प्रसव के समय: जमा प्राप्त करने के बाद 10 कार्यदिवसों के भीतर माल शिपमेंट के लिए तैयार हो सकता है।
5 वारंटी: 30 साल
6. भूतल उपचार: गर्म स्नान गैल्वनीकरण
