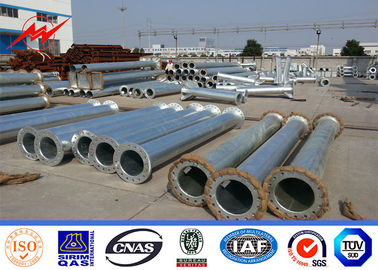

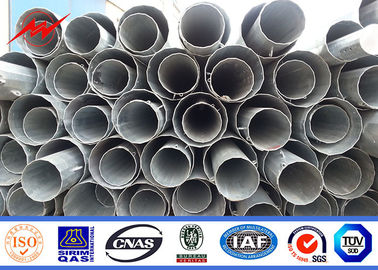

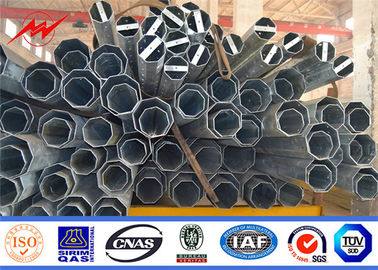

33kv-400kv जस्ती अष्टकोणीय स्टील विद्युत विद्युत पारेषण लाइन पोल उपयोगिता पोल
विशेष विवरण:
कद | 9 मीटर से 100 मीटर . तक |
के लिए सूट | इलेक्ट्रिक पावर ट्रांसमिशन और वितरण |
आकार | बहुभुज या शंक्वाकार |
सामग्री |
आम तौर पर Q345B/A572, न्यूनतम उपज शक्ति 345 N/mm² Q235B/A36, न्यूनतम उपज शक्ति 235 N/mm² साथ ही ASTM A572 GR65, GR50, SS400 . से हॉट रोल्ड कॉइल |
शक्ति की क्षमता | 10kV से 220kV |
आयाम की सहनशीलता | ग्राहक की आवश्यकता के अनुसार। |
सतह का उपचार | एएसटीएम ए 123, या क्लाइंट द्वारा किसी अन्य मानक के बाद गर्म डुबकी गैल्वेनाइज्ड। |
ध्रुवों का जोड़ | पर्ची संयुक्त, निकला हुआ किनारा जुड़ा हुआ |
मानक | आईएसओ 9001:2008 |
प्रति खंड की लंबाई | एक बार बनने के बाद 14 मीटर के भीतर |
वेल्डिंग मानक | एडब्ल्यूएस (अमेरिकन वेल्डिंग सोसाइटी) डी 1.1 |
मोटाई | 1 मिमी से 36 मिमी |
उत्पादन की प्रक्रिया | कच्चा माल परीक्षण → कटिंग → झुकने → वेल्डिंग (अनुदैर्ध्य) → आयाम सत्यापित → निकला हुआ किनारा वेल्डिंग → होल ड्रिलिंग → नमूना इकट्ठा → सतह साफ → गैल्वनीकरण या पाउडर कोटिंग, पेंटिंग → रिकैलिब्रेशन → पैकेज |
संकुल | प्लास्टिक पेपर के साथ पैकिंग या ग्राहक के अनुरोध के अनुसार। |
उपरोक्त डिज़ाइन अष्टकोणीय क्रॉस सेक्शन आकार के साथ एएसटीएमए 572 जीआर 65 सामग्री पर आधारित है, जबकि सुरक्षा कारक 1.8 है। यदि आपके पास लोड, ऊंचाई, सामग्री और क्रॉस सेक्शन आकार पर अन्य आवश्यकता है, तो कृपया हमसे संपर्क करें।
विवरण:
मानक गौण
-ऊपर की प्लेट
-बेस प्लेट
-नीचे की पट्टी
-मानक छेद
- क्लाइंबिंग रूंग
-एंकर बोल्ट
-बिटुमेन संरक्षण
-पेंटेड मार्किंग
-हटाने योग्य सीढ़ी
ये विद्युत पोल के मानक सहायक उपकरण हैं।
निर्माण सहिष्णुता
-घटक लंबाई: -25 मिमी से 75 मिमी
-सीधा: 2 मिमी / मी
-घुमावदार डिग्री: 1° प्रति 3 मीटर लंबाई
-ओवलाइज़ेशन: अधिकतम 3% है
-औसत व्यास: +/- 0.5%
-स्लिप लंबाई: +/- 150 मिमी
इंस्टालेशन
- विधानसभा के दौरान पोल पर लगे सभी उपकरण हटा दें।
-प्रत्येक खंड के एपोल शाफ्ट के चारों ओर एक गोफन घेरें।
- शीर्ष खंड पर गोफन को एक चरखी ब्लॉक में ठीक करें।
-निचले हिस्से पर गोफन कसकर तय किया गया है और गुरुत्वाकर्षण के केंद्र में तय किया गया है।
- ऊपर वाले हिस्से की स्लिंग को टाइट करके स्टील के पोल को वर्टिकल बनाएं।
- स्टील के पोल को ठीक करें।
- गोफन हटा दें.
कंपनी का परिचय:
जियांगसू मिल्की वे स्टील पोल जो 1991 को स्थापित किया गया था, चीन के पूर्व में वूशी, चीन के सबसे बड़े समुद्री बंदरगाह, शंघाई, पोर्ट में से एक के पास स्थित है।
हमारी कंपनी के पास ट्रांसमिशन पावर पोल, स्ट्रीट लाइट पोल, हाई मास्ट पोल आदि सहित स्टील के खंभे बनाने का 24 साल का अनुभव है।
हमने 1991 से विदेशी देशों को निर्यात किया है और हमारे उत्पादों को अमेरिका, ऑस्ट्रेलिया, रूस, जर्मनी, स्पैन, फिलीपींस, मलेशिया, अफ्रीका आदि सहित 70 से अधिक देशों और क्षेत्रों में पहुंचाया गया है।
हम कई देशों में कई बड़ी परियोजनाओं के आपूर्तिकर्ता हैं, जैसे दुबई टॉवर की स्ट्रीट लाइट पोल। सोची शीतकालीन ओलंपिक खेल के लिए उच्च मस्तूल पोल और इसी तरह।
