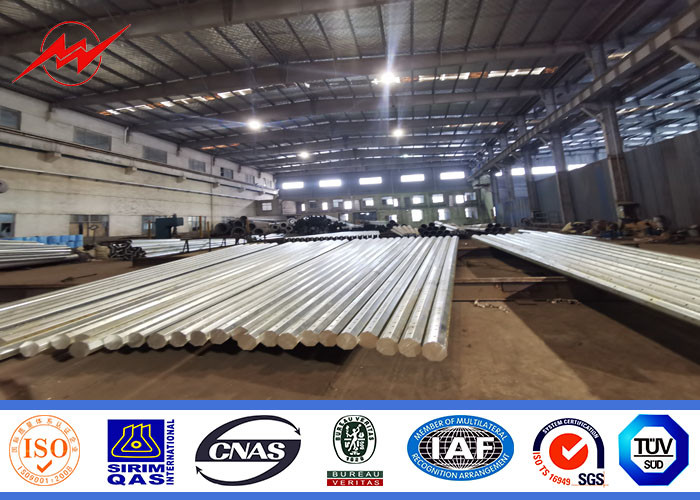

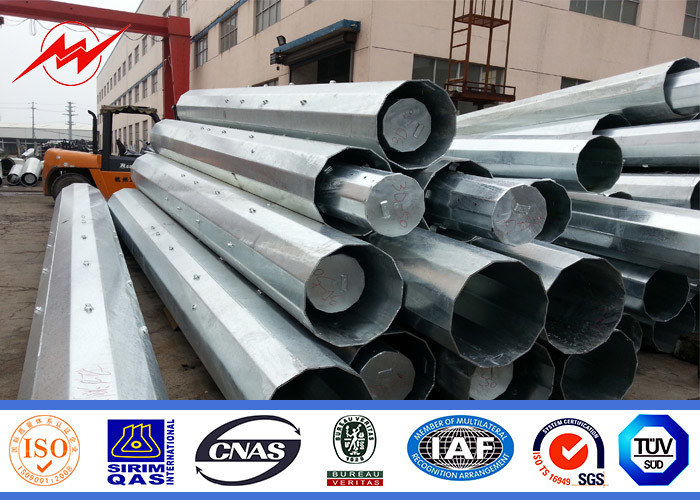

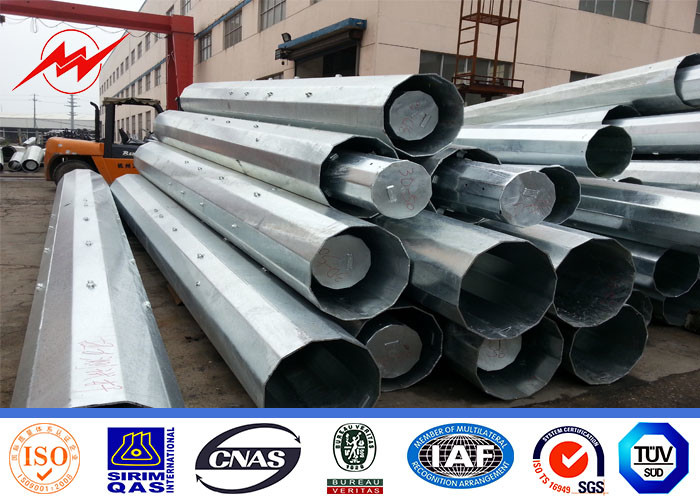

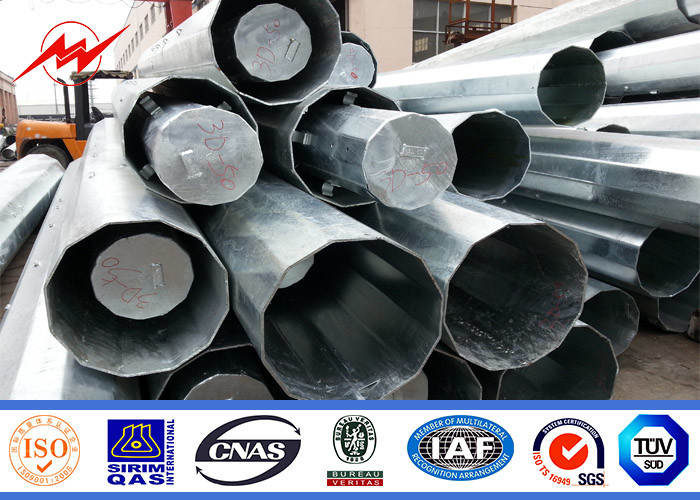

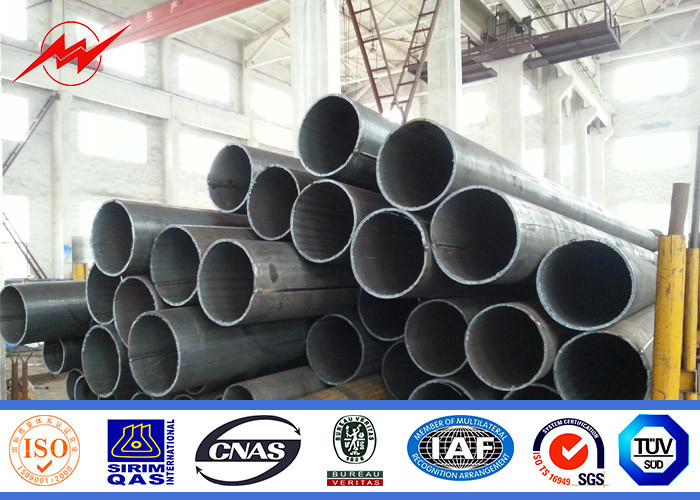

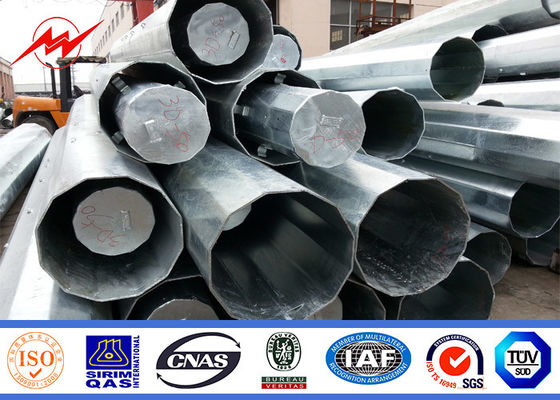

69KV Q345 एनईए मानक जस्ती विद्युत इस्पात बिजली के खंभे
विशेष विवरण:
|
प्रकार लंबाई |
45 फीट | 50 फीट | औसत 55ft | 60 फीट | 65 फीट | 70 फीट |
| 13.75 मी | 15.25 मी | 16.80 मी | 18.30 मी | 19.85 मी | 21.35 मी | |
| बी (0 ° -2 °) | ||||||
| शीर्ष व्यास (मिमी) | 200 रु | 200 रु | 200 रु | 200 रु | 200 रु | 200 रु |
| बट व्यास (मिमी) | 345 है | 370 | 395 है | 415 है | 435 | 455 है |
| मोटाई (मिमी) | ६ | ६ | ६ | ६ | ६ | ६ |
| ई (2 ° -15 °) | ||||||
| शीर्ष व्यास (मिमी) | 200 रु | 200 रु | 200 रु | 200 रु | 200 रु | 200 रु |
| बट व्यास (मिमी) | 545 है | 585 | 625 | 660 है | 700 | 740 |
| मोटाई (मिमी) | ६ | ६ | ६ | ६ | ६ | ६ |
| C (15 ° -30 °) | ||||||
| शीर्ष व्यास (मिमी) | 250 | 250 | 250 | 250 | 250 | 250 |
| बट व्यास (मिमी) | 600 | 645 है | 690 है | 730 | 770 है | 805 है |
| मोटाई (मिमी) | ६ | ६ | ६ | ६ | ६ | ६ |
| D (30 ° -90 °) | ||||||
| शीर्ष व्यास (मिमी) | 300 | 300 | 300 | 300 | 300 | 300 |
| बट व्यास (मिमी) | 680 है | 730 | 725 है | 765 | 755 है | 790 है |
| मोटाई (मिमी) | ६ | ६ | । | । | । | । |
| एचएस (0 ° -2 °) | ||||||
| शीर्ष व्यास (मिमी) | 200 रु | 200 रु | 200 रु | 200 रु | 200 रु | 200 रु |
| बट व्यास (मिमी) | 340 | 360 है | 385 | 400 | 420 है | 440 |
| मोटाई (मिमी) | ६ | ६ | ६ | ६ | ६ | ६ |
| HT (2 ° -15 °) | ||||||
| शीर्ष व्यास (मिमी) | 200 रु | 200 रु | 200 रु | 200 रु | 200 रु | 200 रु |
| बट व्यास (मिमी) | 485 | 520 है | 550 है | 580. है | 615 है | 645 है |
| मोटाई (मिमी) | ६ | ६ | ६ | ६ | ६ | ६ |
| 3T (15 ° -30 °) | ||||||
| शीर्ष व्यास (मिमी) | 250 | 250 | 250 | 250 | 250 | 250 |
| बट व्यास (मिमी) | 520 है | 540 है | ५६० | 595 है | 615 है | 640 है |
| मोटाई (मिमी) | ६ | ६ | ६ | ६ | ६ | ६ |
| 3D (30 ° -90 °) | ||||||
| शीर्ष व्यास (मिमी) | 300 | 300 | 300 | 300 | 300 | 300 |
| बट व्यास (मिमी) | 585 | 620 है | 650 है | 680 है | 715 है | 765 |
| मोटाई (मिमी) | ६ | ६ | ६ | ६ | ६ | ६ |
इंस्टालेशन
विधानसभा के दौरान पोल पर सभी उपकरणों को हटा दें।
प्रत्येक खंड के वें एपोल शाफ्ट के चारों ओर एक गोफन घुमाएँ।
-एक पुली ब्लॉक पर शीर्ष खंड पर फ़िक्सिंग करें।
-नीचे सेक्शन पर स्लिंग कसकर तय की जाती है और गुरुत्वाकर्षण के केंद्र पर तय की जाती है।
शीर्ष खंड के गोफन को कसकर स्टील के खंभे को मोड़ें।
-फिक्स स्टील के पोल से।
-धूप को हटाओ।

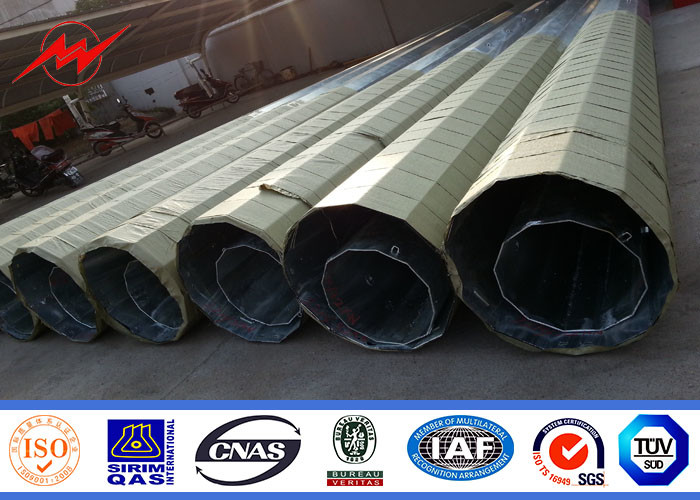

पैकेजिंग और शिपिंग
ध्रुव के गैल्वनीकरण पर क्षति को दूर करने के लिए डंडे के बीच ऊपर और नीचे और नीचे की तरफ मैट या स्ट्रॉ बेल द्वारा सामान्य कवर के रूप में हमारा पोल, वैसे भी ग्राहक की आवश्यकता के अनुसार पीछा कर सकता है, 40HC की लोडिंग क्षमता या ओटी एक कैलकुलेटेड गणना है। ग्राहक वास्तव में विनिर्देश और डेटा के आधार पर।
सामान्य प्रश्न:
१। मूल्य शर्त: EXW, एफओबी, सीएफआर या सीआईएफ।
कीमत में पोल शाफ्ट, बेस प्लेट, क्रॉस आर्म और एंकर भाग शामिल हैं।
शिपिंग सीपोर्ट: शंघाई सीपोर्ट।एफओबी, सीएफआर या सीआईएफ मूल्य के लिए, कृपया निर्दिष्ट करें कि आपको किस सटीक मॉडल की आवश्यकता है, और हमें अपना ऑर्डर मात्रा बताएं ताकि हम स्थानीय परिवहन शुल्क और समुद्री माल की गणना कर सकें।
२। Moq: अनुकूलित के लिए 1 सेट
३। भुगतान: आमतौर पर टी / टी द्वारा 30% जमा के रूप में, शिपमेंट से पहले टी / टी या एल / सी द्वारा संतुलन।अन्य भुगतान तरीके पर बातचीत की जा सकती है।
४। डिलीवरी का समय : माल जमा प्राप्त करने के बाद 10 कार्यदिवस के भीतर शिपमेंट के लिए तैयार हो सकता है।
5. वारंटी: 30 साल
६।सतह का उपचार : गर्म स्नान गैल्वनीकरण
परीक्षा:
लोड करने से पहले, हम ग्राहक की आवश्यकताओं के अनुसार टांसिल परीक्षण कर सकते हैं।
