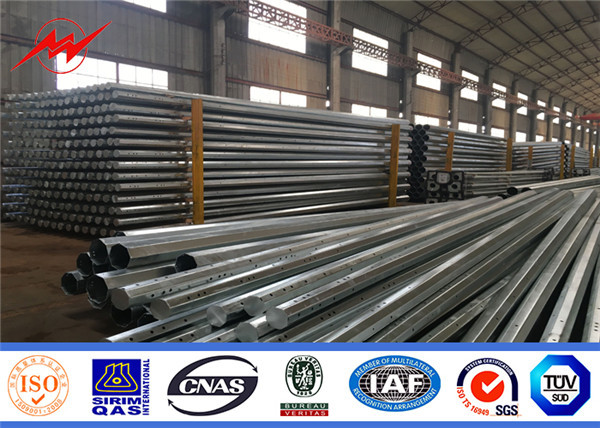

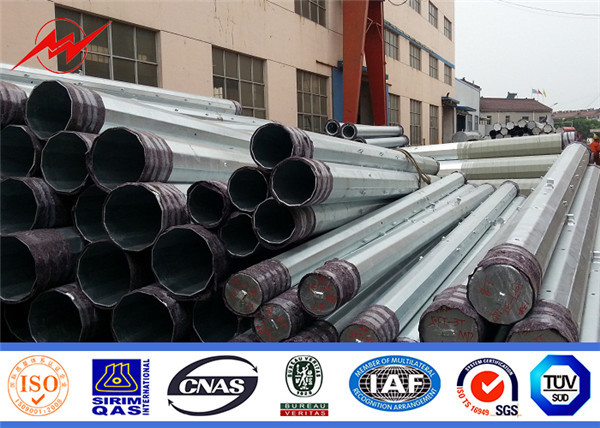

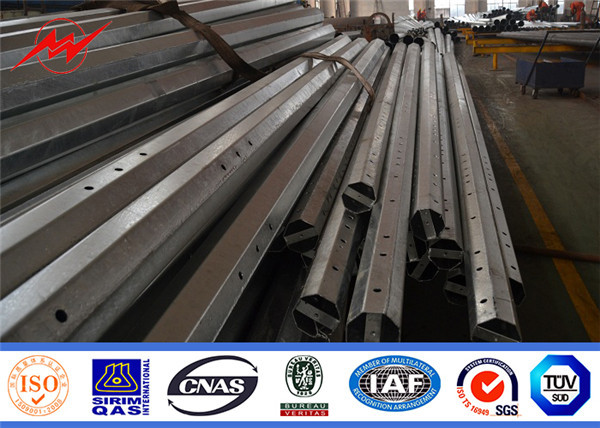

बिजली पारेषण लाइन बिजली पोल बिजली वितरण पोल
विशेष विवरण:
|
ऊंचाई |
9 मीटर से 100 मीटर तक |
|
के लिए सूट |
इलेक्ट्रिक पावर ट्रांसमिशन और वितरण |
|

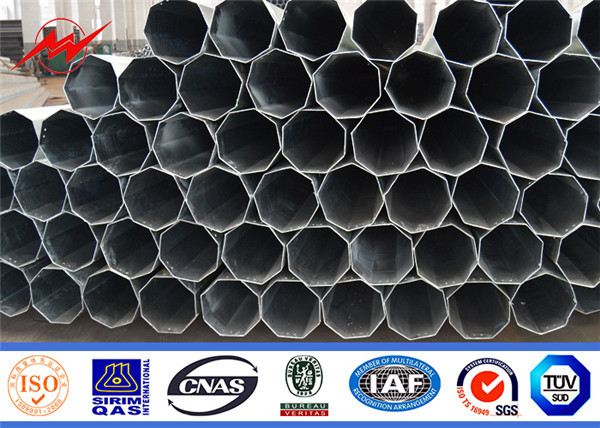

आकार |
बहुभुज या शंक्वाकार |
|
सामग्री |
आम तौर पर Q345B / A572, न्यूनतम उपज शक्ति N 345 N / mm / Q235B / A36, न्यूनतम उपज शक्ति N 235 N / mm² साथ ही एएसटीएम ए 572 जीआर 65, जीआर 50, एसएस 400 से हॉट रोल्ड कॉइल |
|
शक्ति की क्षमता |
10kV से 220kV |
|
आयाम का सहिष्णुता |
ग्राहक की आवश्यकता के अनुसार। |
|
सतह का उपचार |
एएसटीएम ए 123, या किसी अन्य मानक के बाद गर्म स्नान जस्ती ग्राहक द्वारा आवश्यक |
|

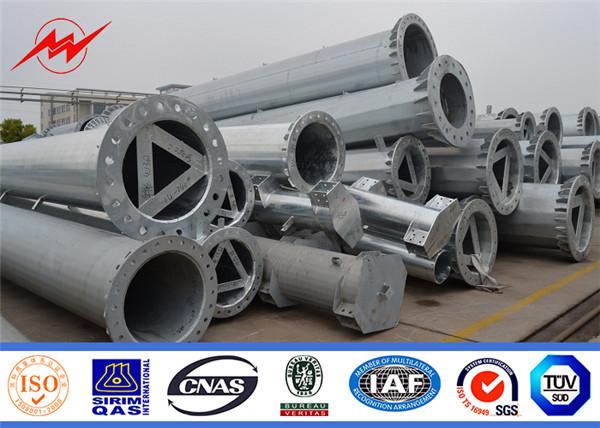

ध्रुवों का संयुक्त |
स्लिप ज्वाइंट, फ्लैग्ड कनेक्टेड |
|
मानक |
आईएसओ 9001: 2008 |
|
प्रति सेक्शन की लंबाई |
एक बार बनाने के 14 मीटर के भीतर |
|
वेल्डिंग मानक |
AWS (अमेरिकन वेल्डिंग सोसाइटी) D 1.1 |
|
मोटाई |
1 मिमी से 36 मिमी |
|
उत्पादन की प्रक्रिया |
कच्चा माल परीक्षण → काटना → झुकने → वेल्डिंग (अनुदैर्ध्य) → आयाम सत्यापित करें → निकला हुआ किनारा वेल्डिंग → छेद ड्रिलिंग → नमूना इकट्ठा → सतह साफ → गैल्वनीकरण या पाउडर कोटिंग, पेंटिंग → रिकैलिब्रेशन → पैकेज |
|
संकुल |
प्लास्टिक पेपर के साथ पैकिंग या ग्राहक के अनुरोध के अनुसार। |
इस्पात
सामग्री का विवरण: सामग्री एनएफ एन 10025 के अनुसार है
मानक और एनएफ एन 10149 मानक, इसमें निम्नलिखित संपत्ति है।
-याद शक्ति = 355N / mm2
-लगभग शून्य से नीचे 20 डिग्री तक समान रहता है।
-Galvanization NFA35503 मानक कक्षा 1 के अनुसार है।
बिजली से धातु चढ़ाने की क्रिया
मानक: NFA91121
गैल्वनीकरण की औसत मोटाई: 86μm से कम नहीं।
स्थापना
विधानसभा के दौरान पोल पर सभी उपकरणों को हटा दें।
प्रत्येक खंड के वें एपोल शाफ्ट के चारों ओर एक गोफन घुमाएँ।
-एक पुली ब्लॉक पर शीर्ष खंड पर फ़िक्सिंग करें।
-नीचे के खंड पर गोफन कसकर गुरुत्वाकर्षण के केंद्र पर स्थिर और स्थिर होता है।
शीर्ष खंड के गोफन को कसकर स्टील के खंभे को खड़ा करें।
-फिक्स स्टील के पोल से।
-धूप को हटाओ।
