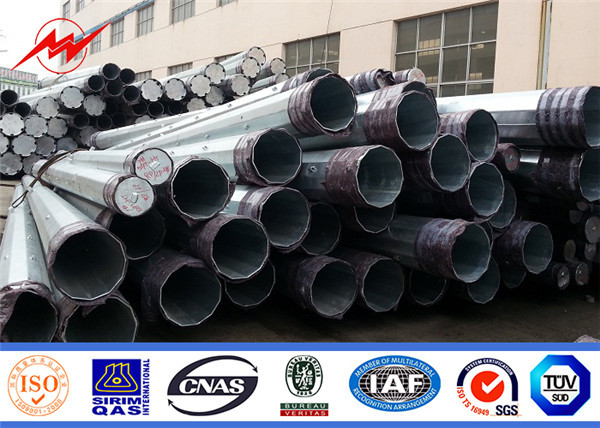

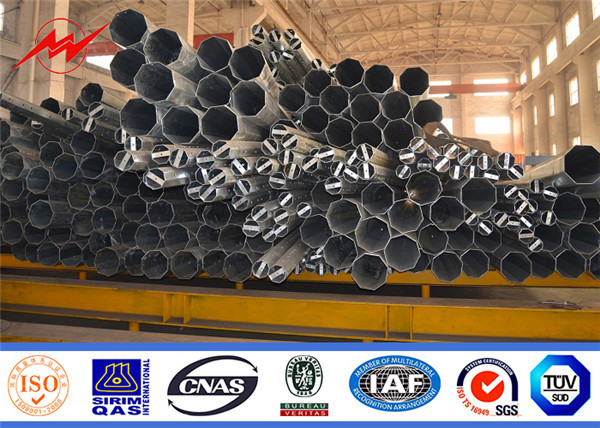

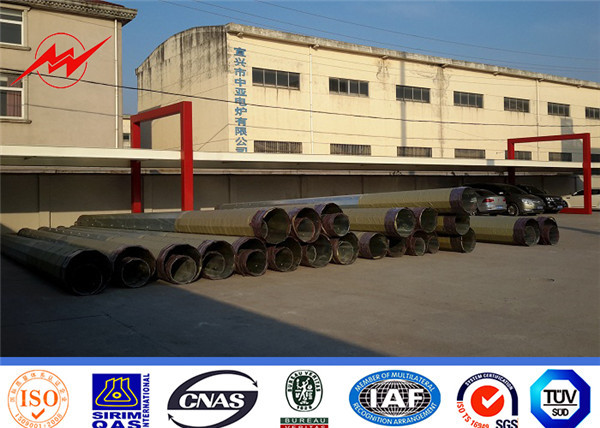

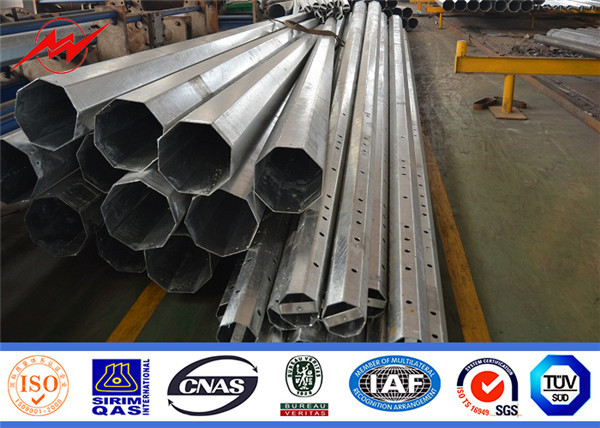

क्रॉस आर्म के साथ जस्ती एएसटीएम ए 123 आउटडोर इलेक्ट्रिकल स्टील ट्रांसमिशन लाइन पोल
इस्पात
सामग्री एनएफ एन 10025 . के अनुसार है
मानक और एनएफ एन 10149 मानक, इसमें निम्नलिखित संपत्ति है।
-यील्ड स्ट्रेंथ = 355N/mm2
-कठोरता शून्य से 20 डिग्री नीचे समान रहती है।
-गैल्वनाइजेशन NFA35503 मानक वर्ग 1 के अनुसार है।
विशिष्टता:
| के लिए सूट | बिजली वितरण |
| आकार | Conoid, बहु-पिरामिड, स्तंभकार, बहुभुज या शंक्वाकार |
| सामग्री | आमतौर पर Q345B/A572, न्यूनतम उपज शक्ति>=345n/mm2 Q235B/A36, न्यूनतम उपज शक्ति>=235n/mm2 साथ ही Q460, ASTM573 GR65, GR50, SS400 से हॉट रोल्ड कॉइल, SS490, से ST52- |
| आयाम का टॉरेंस | +- 2% |
| शक्ति | 10 केवी ~550 केवी |
| सुरक्षा का पहलू | शराब के संचालन के लिए सुरक्षा कारक: 8 ग्राउंडिंग वाइन के लिए सुरक्षा कारक: 8 |
| डिजाइन लोड किलो . में | 300 ~ 1000 किलोग्राम 50 सेमी से पोल तक लागू होता है |
| निशान | ग्राहक की आवश्यकता के अनुसार नदी या गोंद के माध्यम से नैन तालु, उत्कीर्ण, एम्बॉसफ़िल्टर |
| सतह का उपचार | एएसटीएम ए 123 के बाद गर्म डुबकी गैल्वेनाइज्ड, रंग पॉलिएस्टर शक्ति या ग्राहक द्वारा किसी अन्य मानक की आवश्यकता है |
| ध्रुवों का जोड़ | सम्मिलित मोड, आंतरिक निकला हुआ किनारा मोड, आमने-सामने संयुक्त मोड |
| पोल का डिजाइन | 8 ग्रेड के भूकंप के खिलाफ |
| हवा की गति | 160 किमी/घंटा।30 मी/से |
| न्यूनतम उपज ताकत | 355 एमपीए |
| न्यूनतम अंतिम तन्यता ताकत | 490 एमपीए |
| अधिकतम अंतिम तन्यता ताकत | 620 एमपीए |
| मानक | आईएसओ 9001 |
| प्रति खंड की लंबाई | 14 मीटर के भीतर एक बार बिना स्लिप जॉइंट का गठन |
| वेल्डिंग | हमारे पास पिछले दोष परीक्षण हैं। आंतरिक और बाहरी डबल वेल्डिंग बनाता है वेल्डिंग आकार में सुंदर वेल्डिंग मानक: एडब्ल्यूएस (अमेरिकन वेल्डिंग सोसाइटी) डी 1.1 |
| मोटाई | 1 मिमी से 30 मिमी |
| उत्पादन की प्रक्रिया | कच्चे माल का परीक्षण → कटिंगज → मोल्डिंग या बेंडिंग → Welidng (अनुदैर्ध्य)→आयाम सत्यापित करें→निकला हुआ किनारा वेल्डिंग → होल ड्रिलिंग → कैलिब्रेशन → डिब्यूर → गैल्वनाइजेशन या पाउडर कोटिंग, पेंटिंग → रिकैलिब्रेशन → थ्रेड → पैकेज |

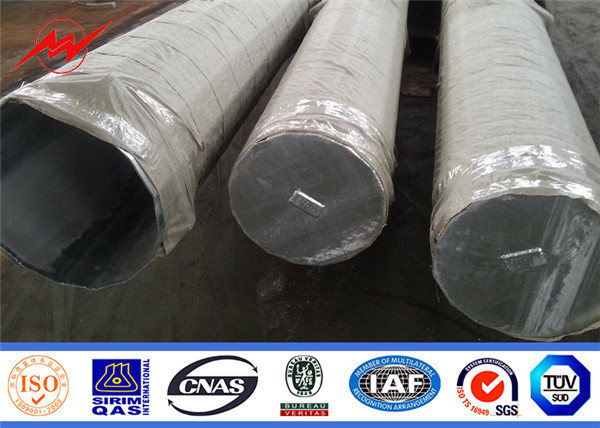

| संकुल | ऊपर और नीचे मैट या स्ट्रॉ बेल द्वारा सामान्य कवर के रूप में हमारे ध्रुव, वैसे भी ग्राहक द्वारा अनुसरण किया जा सकता है, प्रत्येक 40HC या OT कर सकते हैं लोड हो रहा है कि कितने पीसी वास्तव में क्लाइंट के आधार पर गणना करेंगे विनिर्देश और डेटा |
उत्पादन की प्रक्रिया
कच्चा माल परीक्षण → कटिंग → झुकने → वेल्डिंग (अनुदैर्ध्य) → आयाम सत्यापित करें → निकला हुआ किनारा वेल्डिंग → होल ड्रिलिंग → नमूना इकट्ठा → सतह साफ → गैल्वनीकरण या पाउडर कोटिंग, पेंटिंग → रिकैलिब्रेशन → पैकेज
इंस्टालेशन
- विधानसभा के दौरान पोल पर लगे सभी उपकरण हटा दें।
-प्रत्येक खंड के एपोल शाफ्ट के चारों ओर एक गोफन घेरें।
- शीर्ष खंड पर गोफन को एक चरखी ब्लॉक में ठीक करें।
-निचले हिस्से पर गोफन कसकर तय किया गया है और गुरुत्वाकर्षण के केंद्र में तय किया गया है।
- ऊपर वाले हिस्से की स्लिंग को टाइट करके स्टील के पोल को वर्टिकल बनाएं।
- स्टील के पोल को ठीक करें।
- गोफन हटा दें.
कंपनी का परिचय:
जिआंगसू मिल्की वे स्टील पोल जो 1991 को स्थापित किया गया था, चीन के पूर्व में वूशी, चीन के सबसे बड़े समुद्री बंदरगाह, शंघाई, पोर्ट में से एक के पास स्थित है।
हमारी कंपनी के पास ट्रांसमिशन पावर पोल, स्ट्रीट लाइट पोल, हाई मास्ट पोल आदि सहित स्टील के खंभे बनाने का 24 साल का अनुभव है।
हमने 1991 से विदेशी देशों को निर्यात किया है और हमारे उत्पादों को अमेरिका, ऑस्ट्रेलिया, रूस, जर्मनी, स्पैन, फिलीपींस, मलेशिया, अफ्रीका आदि सहित 70 से अधिक देशों और क्षेत्रों में वितरित किया गया है।
हम कई देशों में कई बड़ी परियोजनाओं के आपूर्तिकर्ता हैं, जैसे दुबई टॉवर की स्ट्रीट लाइट पोल। सोची शीतकालीन ओलंपिक खेल के लिए उच्च मस्तूल पोल और इसी तरह।
