थोक 33kv ट्रांसमिशन लाइन स्टील पोल टॉवर 11m 35ft स्टील ट्यूबलर पोल अष्टकोणीय जस्ती स्टील पोल
विशेष विवरण:
प्रकार लंबाई |
45 फीट | 50 फीट | औसत 55ft | 60 फीट | 65 फीट | 70 फीट |
13.75m | 15.25m | 16.80m | 18.30m | 19.85m | 21.35 मी | |
बी (0°-2°) | ||||||
शीर्ष व्यास (मिमी) | 200 | 200 | 200 | 200 | 200 | 200 |
बट व्यास (मिमी) | 345 | 370 | 395 | 415 | 435 | 455 |
मोटाई (मिमी) | 6 | 6 | 6 | 6 | 6 | 6 |
ई (2°-15°) | ||||||
शीर्ष व्यास (मिमी) | 200 | 200 | 200 | 200 | 200 | 200 |
बट व्यास (मिमी) | 545 | 585 | 625 | 660 | 700 | 740 |
मोटाई (मिमी) | 6 | 6 | 6 | 6 | 6 | 6 |
सी (15°-30°) | ||||||
शीर्ष व्यास (मिमी) | 250 | 250 | 250 | 250 | 250 | 250 |
बट व्यास (मिमी) | 600 | 645 | 690 | 730 | 770 | 805 |
मोटाई (मिमी) | 6 | 6 | 6 | 6 | 6 | 6 |
डी (30°-90°) | ||||||
शीर्ष व्यास (मिमी) | 300 | 300 | 300 | 300 | 300 | 300 |
बट व्यास (मिमी) | 680 | 730 | 725 | 765 | 755 | 790 |
मोटाई (मिमी) | 6 | 6 | 7 | 7 | 8 | 8 |
एचएस (0°-2°) | ||||||
शीर्ष व्यास (मिमी) | 200 | 200 | 200 | 200 | 200 | 200 |
बट व्यास (मिमी) | 340 | 360 | 385 | 400 | 420 | 440 |
मोटाई (मिमी) | 6 | 6 | 6 | 6 | 6 | 6 |
एचटी (2°-15°) | ||||||
शीर्ष व्यास (मिमी) | 200 | 200 | 200 | 200 | 200 | 200 |
बट व्यास (मिमी) | 485 | 520 | 550 | 580 | 615 | 645 |
मोटाई (मिमी) | 6 | 6 | 6 | 6 | 6 | 6 |
3T (15°-30°) | ||||||
शीर्ष व्यास (मिमी) | 250 | 250 | 250 | 250 | 250 | 250 |
बट व्यास (मिमी) | 520 | 540 | 565 | 595 | 615 | 640 |
मोटाई (मिमी) | 6 | 6 | 6 | 6 | 6 | 6 |
3डी (30°-90°) | ||||||
शीर्ष व्यास (मिमी) | 300 | 300 | 300 | 300 | 300 | 300 |
बट व्यास (मिमी) | 585 | 620 | 650 | 680 | 715 | 765 |
मोटाई (मिमी) | 6 | 6 | 6 | 6 | 6 | 6 |
इंस्टालेशन
- विधानसभा के दौरान पोल पर लगे सभी उपकरण हटा दें।
-प्रत्येक खंड के एपोल शाफ्ट के चारों ओर एक गोफन घेरें।
- शीर्ष खंड पर गोफन को एक चरखी ब्लॉक में ठीक करें।
-निचले हिस्से पर गोफन कसकर तय किया गया है और गुरुत्वाकर्षण के केंद्र में तय किया गया है।
- ऊपर वाले हिस्से की स्लिंग को टाइट करके स्टील के पोल को वर्टिकल बनाएं।
- स्टील के पोल को ठीक करें।
- गोफन हटा दें.
पैकेजिंग और शिपिंग

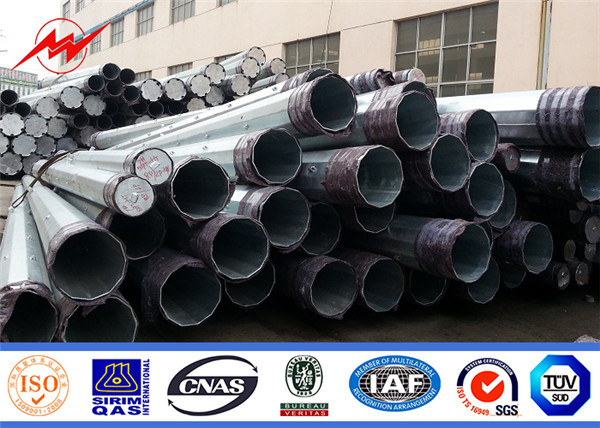

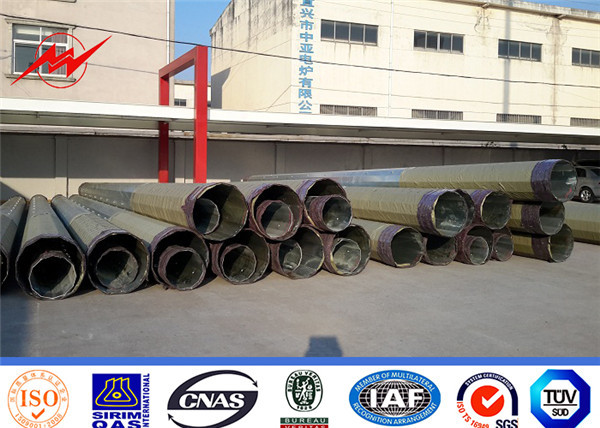

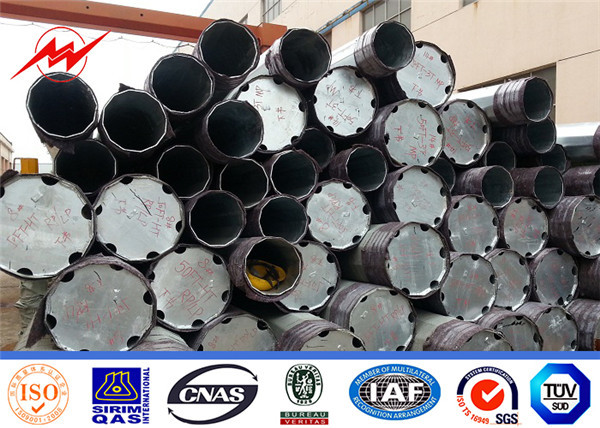

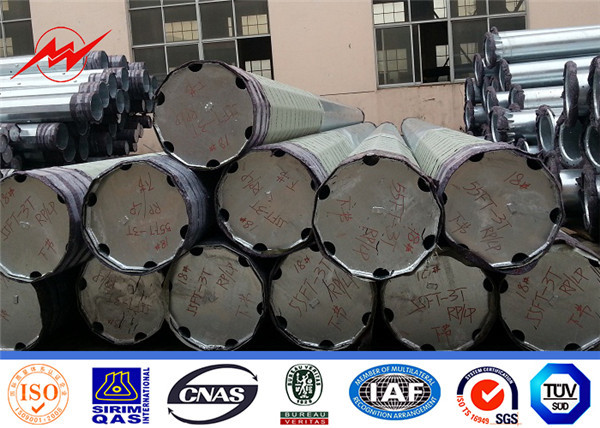

पोल के गैल्वनाइजेशन पर नुकसान से बचने के लिए ऊपर और नीचे मैट या स्ट्रॉ बेल द्वारा सामान्य कवर के रूप में हमारे ध्रुव और ध्रुवों के बीच लकड़ी, वैसे भी ग्राहक की आवश्यकता का पालन कर सकते हैं, 40 एचसी या ओटी की लोडिंग क्षमता गणना गणना की जा सकती है ग्राहक के आधार पर वास्तव में विनिर्देश और डेटा।
सामान्य प्रश्न:
1. मूल्य शर्त: EXW, एफओबी, सीएफआर या सीआईएफ।
कीमत में पोल शाफ्ट, बेस प्लेट, क्रॉस आर्म और एंकर पार्ट शामिल हैं।
शिपिंग बंदरगाह: शंघाई बंदरगाह।एफओबी, सीएफआर या सीआईएफ मूल्य के लिए, कृपया निर्दिष्ट करें कि आपको किस सटीक मॉडल की आवश्यकता है, और हमें अपनी ऑर्डर मात्रा बताएं ताकि हम स्थानीय परिवहन शुल्क और समुद्री माल की गणना कर सकें।
2. MOQ: अनुकूलित के लिए 1 सेट
3. भुगतान: आमतौर पर 30% टी/टी जमा के रूप में, शेष टी/टी या एल/सी शिपमेंट से पहले नजर में।अन्य भुगतान तरीके पर बातचीत की जा सकती है।
4. डिलीवरी का समय : माल जमा प्राप्त करने के बाद 10 कार्यदिवसों के भीतर शिपमेंट के लिए तैयार हो सकता है।
5. वारंटी: 30 साल
6.सतह का उपचार :गर्म डुबकी गैल्वनीकरण
परीक्षण:
लोड करने से पहले, हम ग्राहक की आवश्यकताओं के अनुसार तन्यता परीक्षण कर सकते हैं।
