69KV बहुभुज 12m 14m ASTM A123 गैल्वनाइजिंग स्टील ट्यूबलर पोल
आकाशगंगा उपयोगिता उद्योग के लिए विभिन्न प्रकार के ध्रुव बनाती है।इन स्टील के खंभे को बेंड प्रतिरोध, भार क्षमता और ऊंचाई सुनिश्चित करने के लिए डिज़ाइन और परीक्षण किया जाता है, जो सभी टॉवर के आवेदन की आवश्यकताओं को पूरा करते हैं।लंगर और/या प्रत्यक्ष एम्बेड शैलियाँ उपलब्ध हैं।
सामान्य टिप्पणियां:
सभी ध्रुवों के लिए उपलब्ध निर्माता चित्र
डंडे को किसी भी विन्यास में संशोधित किया जा सकता है
किसी भी आवश्यकता के लिए उपलब्ध ट्रांसमिशन और वितरण हथियार
अतिरिक्त अधिशेष ध्रुवों को सूचीबद्ध करने और इस सूची में जोड़ने की प्रक्रिया में हैं
अपने अधिशेष स्टील के खंभे बेचने के लिए हमें कॉल करें।
विशेष रूप से फुटपाथों के पीछे तंग क्षेत्रों के लिए उपलब्ध मोटी शाफ्ट प्लेट के साथ अतिरिक्त 30 अंडाकार पोल।
तकनीकी डाटा शीट (एफ = 5 केएन)
| आयाम | 10मी | ११मी | 11.8m | १३मी | 14 मीटर | 16m | १८मी |
| डीआई (मिमी) | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| डी 2 (मिमी) | 360 | 380 | 400 | 400 | 410 | 445 | 475 |
| टी (मिमी) | 3 | 3 | 3 | 3 | 3.5 | 3.75 | 3.75 |
| एच (एम) | 1.6 | १.८ | 1.9 | २.१ | २.३ | 2.6 | 3 |
रिश्ते का प्रकार
1. संयुक्त प्रकार
2. निकला हुआ किनारा प्रकार
मानक गौण
-ऊपर की प्लेट
-बेस प्लेट
-नीचे की पट्टी
-मानक छेद
- क्लाइंबिंग रूंग
-एंकर बोल्ट
-बिटुमेन संरक्षण
-पेंटेड मार्किंग
-हटाने योग्य सीढ़ी
उपलब्ध फाउंडेशन प्रकार
प्रत्यक्ष एम्बेड
एंकर बोल्ट / बेस प्लेट
वाइब्रेटरी स्टील कैसॉन
उपलब्ध फ़िनिश
प्रति ASTM A123 . जस्ती
गैल्वेनाइज्ड पर पेंट करें, ब्लैक स्टील पर पेंट करें
पाउडर कोटिंग
इन-ग्राउंड और बेस प्लेट माउंटेड की मानक विशेषताएं:
इन-ग्राउंड माउंटेड:
12-पक्षीय पोल शाफ्ट
वेल्डेड शीर्ष टोपी
बढ़ते छेद (यदि आवश्यक हो तो आपके विनिर्देश के लिए)
पहचान पट्ट
नाममात्र जमीनी रेखा से ऊपर M12 पृथ्वी बिंदु 250 मिमी
नाममात्र जमीनी रेखा से ऊपर M24 अखरोट 250 मिमी (उठाने में सहायता के लिए)
अतिरिक्त इन-ग्राउंड जंग संरक्षण नाममात्र ग्राउंड लाइन के नीचे 200 मिमी से ऊपर 400 मिमी तक
विरोधी सिंक पट्टियाँ
गर्म डुबकी गैल्वेनाइज्ड फिनिश
बेस प्लेट घुड़सवार:
12-पक्षीय पोल शाफ्ट (40kN से 80kN)
16-पक्षीय पोल शाफ्ट (100kN और 120kN)
वेल्डेड शीर्ष टोपी
बढ़ते छेद (यदि आवश्यक हो तो आपके विनिर्देश के लिए)
पहचान पट्ट
M12 पृथ्वी बिंदु ध्रुव आधार से 250 मिमी ऊपर
बेस प्लेट पर दो उठाने वाली कलियाँ
एंकर बोल्ट, टेम्प्लेट, नट और वाशर
गर्म डुबकी गैल्वेनाइज्ड फिनिश

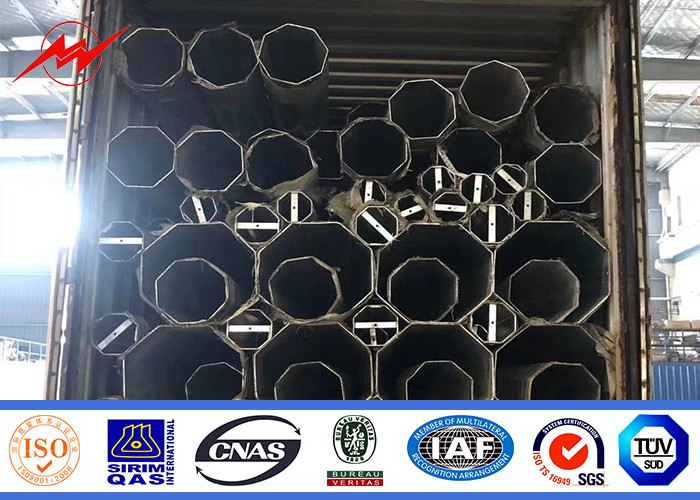

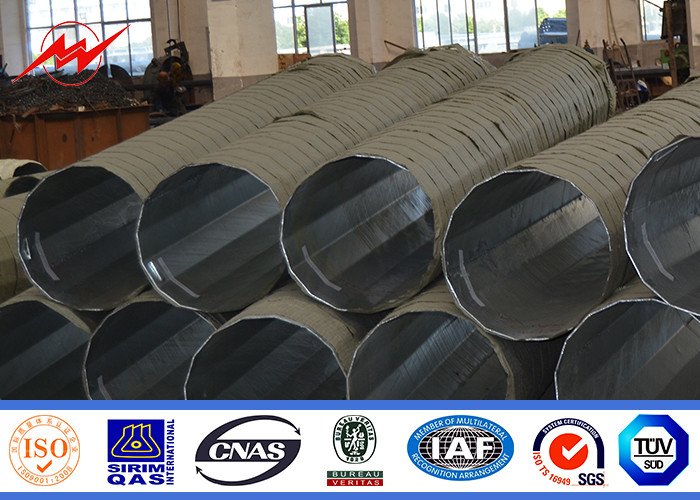

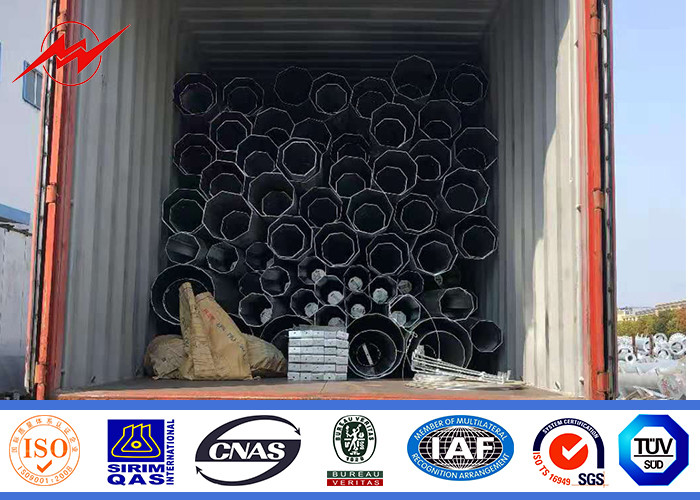

उत्पाद गैलरी
पूछताछ या खरीद की जानकारी
-स्टील पोल की ऊंचाई और बल
-क्रॉस आर्म प्रकार और लंबाई, स्टील पोल में स्थापित करने की स्थिति
- क्रॉस आर्म को ठीक करने की विधि (क्रॉस आर्म को स्थापित करने के लिए स्टील पोल में वेल्ड करने के लिए एक या दो टेम्प्लेट को जोड़ने या उपयोग करने के लिए बोल्ट का उपयोग करें)
-स्टील पोल का सुरक्षा कारक
-हवा की गति
चढ़ाई का प्रकार
-गंतव्य बंदरगाह
-अन्य।
ज़्यादा तस्वीरें:
कंपनी का परिचय:
जियांगसू मिल्की वे स्टील पोल जो 1991 को स्थापित किया गया था, चीन के पूर्व में वूशी, चीन के सबसे बड़े समुद्री बंदरगाह, शंघाई, पोर्ट में से एक के पास स्थित है।
हमारी कंपनी के पास ट्रांसमिशन पावर पोल, स्ट्रीट लाइट पोल, हाई मास्ट पोल आदि सहित स्टील के खंभे बनाने का 24 साल का अनुभव है।
हमने 1991 से विदेशी देशों को निर्यात किया है और हमारे उत्पादों को अमेरिका, ऑस्ट्रेलिया, रूस, जर्मनी, स्पैन, फिलीपींस, मलेशिया, अफ्रीका और 70 से अधिक देशों और क्षेत्रों में वितरित किया गया है।
हम कई देशों में कई बड़ी परियोजनाओं के आपूर्तिकर्ता हैं, जैसे दुबई टॉवर की स्ट्रीट लाइट पोल। सोची शीतकालीन ओलंपिक खेल के लिए उच्च मस्तूल पोल और इसी तरह।
