इस्पात पद के लिए सामान्य विनिर्देश | |||

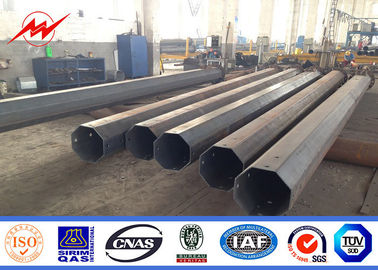

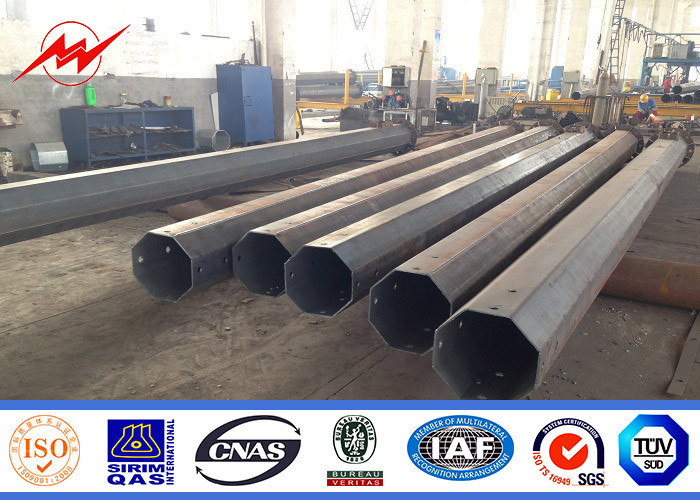

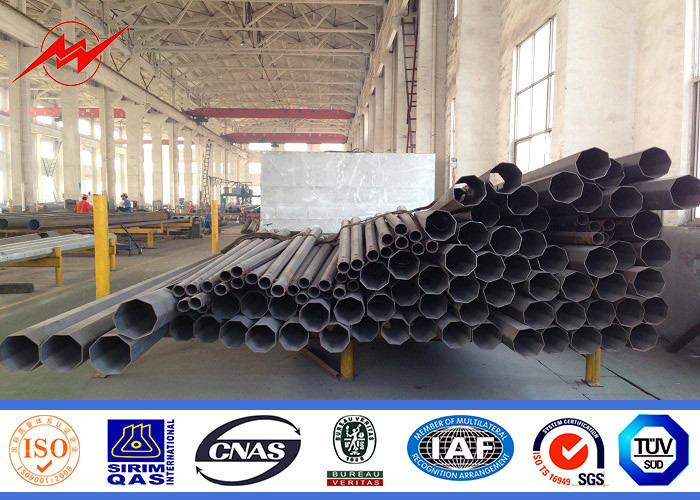

प्रकार | अष्टकोणीय शंकु 20ft गैल्वेनाइज्ड स्टील ट्यूबलर ध्रुव वितरण ध्रुव कॉलम | ||

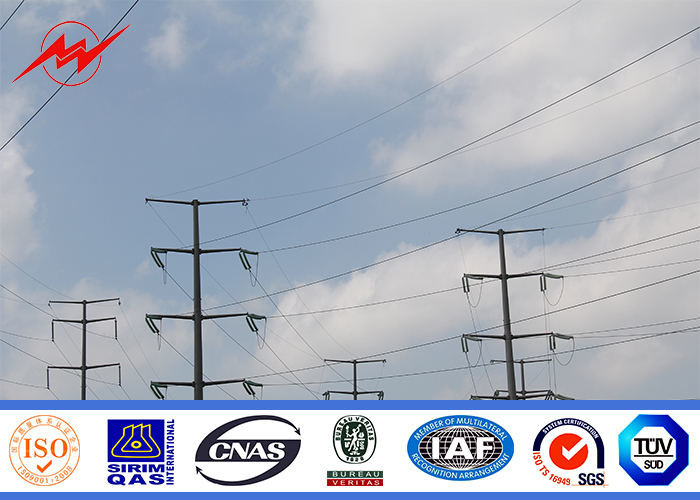

के लिए सूट | बिजली वितरण | ||
आकार | Conoid, बहु पिरामिड, Columniform, बहुभुज या शंकुधारी | ||
सामग्री | आमतौर पर क्यू 345 बी / ए 572, न्यूनतम उपज शक्ति> = 345 एन / मिमी 2 क्यू 235 बी / ए 36, न्यूनतम उपज शक्ति> = 235 एन / मिमी 2 क्यू 460, एएसटीएम 573 जीआर 65, जीआर 50, एसएस 400, एसएस 4 9 0 से हॉट रोल्ड कॉइल | ||
शक्ति | 10kv ~ 550kv | ||
किलो में डिजाइन लोड | 300 ~ 1000 किलोग्राम ध्रुव के शीर्ष से 50 सेमी तक लागू होता है | ||
सतह का उपचार | गर्म डुबकी गैल्वेनाइज्ड एएसटीएम ए 123, रंग पॉलिएस्टर पावर या क्लाइंट द्वारा किसी अन्य मानक के बाद आवश्यक है। | ||
ध्रुवों के संयुक्त | मोड डालें, आंतरिक फ्लेक्स मोड, फेस मोड संयुक्त मोड। | ||
ध्रुव का डिजाइन | 8 ग्रेड के भूकंप के खिलाफ | ||
हवा की गति | 160 किमी / घंटा 30 मीटर / एस | ||
मानक | आईएसओ 9001 | ||

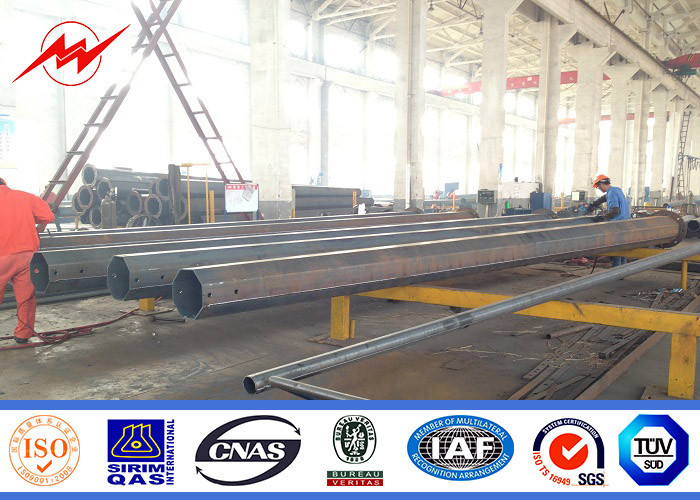

वेल्डिंग | हमारे पास पिछले दोष परीक्षण हैं। आंतरिक और बाहरी डबल वेल्डिंग वेल्डिंग को आकार में सुंदर बनाता है वेल्डिंग मानक: एडब्ल्यूएस (अमेरिकन वेल्डिंग सोसाइटी) डी 1.1 | ||
मोटाई | 1 मिमी से 30 मिमी |
यांत्रिक संपत्ति
धातु का समर्थन नाममात्र बल एफ और पवन वी के दबाव को लागू करने के लिए डिज़ाइन किया गया है
शीर्ष से 0.25 मीटर पर। इन भारों के तहत, स्टील की लोचदार सीमा के संबंध में सुरक्षा कारक ला है
1.8 से अधिक रगड़ना। यह पोस्ट (एफ + वी) × 1 मीटर के बराबर टोक़ का भी प्रतिरोध करता है। टेस्ट दिखाता है कि भार कब हस्तक्षेप करता है
ब्रेकिंग डिजाइन लोड के लगभग 2 गुना है।
बिजली से धातु चढ़ाने की क्रिया
मानक: एनएफए 9 1121
गैल्वेनाइजेशन की औसत मोटाई: 86 से कम नहीं
निर्माता सहिष्णुता
- घटक लंबाई: -25 मिमी से 75 मिमी
- सीधेता: 2 मिमी / मीटर
- घुमावदार डिग्री: 1 मीटर प्रति 3 मीटर लंबाई
- औपचारिकता: अधिकतम 3% है
- औसत व्यास: +/- 0.5%
-स्लिप लंबाई: +/- 150 मिमी
मानक सहायक
- ऊपर की प्लेट
- बेस प्लेट
- नीचे की पट्टी
- मानक होल
- रंग चढ़ाई
- एंकर बोल्ट
- बिटुमेन संरक्षण
- चित्रित चिह्नित
हटाने योग्य सीढ़ी
पूछताछ या खरीद के लिए जानकारी
- स्टील ध्रुव ऊंचाई और बल
- क्रॉस आर्म प्रकार और लंबाई, स्टील ध्रुव में स्थापित करने की स्थिति
- क्रॉस आर्म को ठीक करने की विधि (बोल्ट का उपयोग स्टील में वेल्ड करने के लिए एक या दो टेम्पलेट को जोड़ने या उपयोग करने के लिए करें
क्रॉस आर्म स्थापित करने के लिए ध्रुव)
- इस्पात ध्रुव के सुरक्षा कारक
- हवा की गति
- चढ़ाई rung का प्रकार
- गंतव्य बंदरगाह
- अन्य
