उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
सामग्री: | स्टील, GR65, मिमिनम यील्ड स्ट्रेंथ 460mpa के साथ | आवेदन पत्र: | इलेक्ट्रिक पावर ट्रांसमिशन और वितरण |
---|---|---|---|
सतह का उपचार: | ASTM123 के बाद हॉट डिप जस्ती, हॉट-डिप-जस्ती | रंग: | ग्राहक अनुरोध |
कद: | ग्राहक द्वारा आवश्यक | नाम: | धातु बिजली के खंभे |
हाई लाइट: | 8 मीटर गर्म डुबकी गैल्वेनाइज्ड ध्रुव,क्यू 235 गर्म डुबकी गैल्वेनाइज्ड ध्रुव,विद्युत संचरण उपयोगिता बिजली ध्रुव |

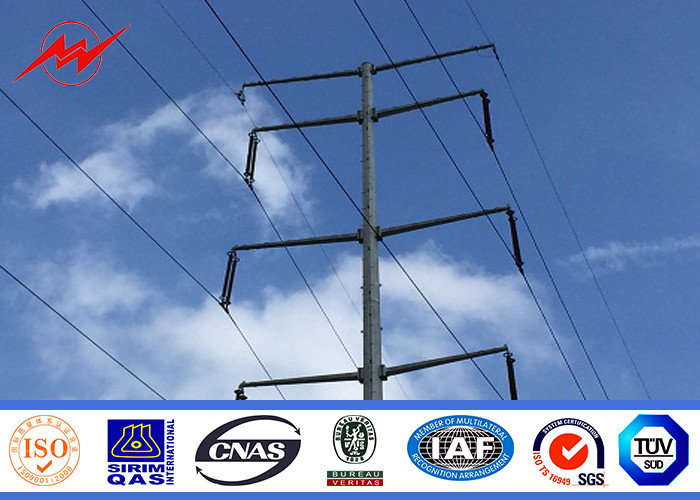

इलेक्ट्रिकल ट्रांसमिशन के लिए हॉट डिप गैल्वनाइज्ड इलेक्ट्रिकल पावर पोल
विशेषताएँ:
1. विभिन्न टॉवर अंतरिक्ष फ्रेम संरचना हैं।बार्स एकल समबाहु कोण स्टील या कोण स्टील के संयोजन से बने होते हैं।
2. सामग्री आम तौर पर Q235, Q345 और Q420 हैं।सलाखों के बीच का संबंध कच्चा बोल्ट है।
3. गर्म डुबकी जस्ती विरोधी जंग।परिवहन और निर्माण निर्माण के लिए बहुत सुविधाजनक है।
4. हम निर्माण श्रमिकों को ऑपरेशन के लिए टॉवर पर चढ़ने की सुविधा के लिए मुख्य पैरों में से एक पर पैर की कील लगाते हैं
नहीं।
|
विवरण
|
विस्तृत विशिष्टता और प्रमुख डिजाइन पैरामीटर
|
1
|
डिजाइन कोड
|
1. चीनी राष्ट्रीय मानक:
एक।DL/T 5154-2002 ओवरहेड ट्रांसमिशन लाइन के टॉवर और पोल संरचनाओं के लिए डिजाइन का तकनीकी विनियमन बी।DL/T 5219-2005 ओवरहेड ट्रांसमिशन लाइन के डिजाइनिंग फाउंडेशन के लिए तकनीकी विनियम 2. अमेरिकी मानक: एक।एएससीई 10-97-2000 जालीदार स्टील ट्रांसमिशन संरचनाओं का डिजाइन बी।संरचना कंक्रीट के लिए एसीआई 318-02 बिल्डिंग कोड की आवश्यकता |
2
|
डिजाइन सॉफ्टवेयर
|
PLS और MS टॉवर, SAP2000, AutoCAD, STW, TWsolid, SLCAD आदि
|
3
|
डिजाइन लोड हो रहा है
|
दुनिया भर में ग्राहकों द्वारा आवश्यकता और विनिर्देश के अनुसार।
|
4
|
भार परीक्षण/विनाशकारी परीक्षण
|
यदि आवश्यक हो तो हम सरकारी प्राधिकरण द्वारा इसकी व्यवस्था कर सकते हैं और इस तरह के परीक्षण की लागत टावर से अलग होती है
मूल्य निर्धारण। |
5
|
वोल्टेज
|
33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, 1000KV ट्रांसमिशन लाइन
|
6
|
हॉट-डिप गैल्वनीकरण
|
आईएसओ 1461-2009, एएसटीएम ए123
|
7
|
इस्पात श्रेणी
|
1. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील: Q420B जो ASTM Gr60 के बराबर है
2. उच्च शक्ति कम मिश्र धातु संरचनात्मक स्टील्स: Q355B जो ASTM Gr50 या S355JR के बराबर है 3. कार्बन स्ट्रक्चरल स्टील: Q235B जो ASTM A36 या S235JR के बराबर है |
8
|
बोल्ट्स एंड नट्स
|
चीनी, आईएसओ और डीआईएन मानक दोनों के लिए मुख्य रूप से आईएसओ 898 ग्रेड 6.8 और 8.8 बोल्ट
|
9
|
टॉवर प्रकार
|
एंगुलर टावर्स, ट्यूबलर टावर्स, गायेड मास्ट, मोनोपोल टॉवर
|
10
|
टॉवर प्रकार
|
सस्पेंशन टॉवर, टेंशन टॉवर, डेड टॉवर, सबस्टेशन स्ट्रक्चर
|
1 1
|
गारंटी
|
टॉवर संरचनाएं: 10 साल
|
12
|
वापसी की अवधि
|
50 साल
|
13
|
परिवहन
|
हम दुनिया के सबसे बड़े बंदरगाह के बहुत करीब हैं जो समुद्री परिवहन के लिए हमारे लिए फायदेमंद है।
|
14
|
गुणवत्ता नियंत्रण
|
कच्चे माल, प्रोटोटाइप असेंबली टेस्ट, गैल्वनाइजेशन टेस्ट और प्री-शिपमेंट के लिए ISO 9001 सिस्टम और कड़ाई से QC निरीक्षण का पालन करें
मात्रा और गुणवत्ता दोनों के लिए निरीक्षण हम पहले गुणवत्ता और 100% निरीक्षण अनुपात का इलाज करते हैं। |
आवेदन पत्र | बिजली वितरण |
आकार | शंकुवृक्ष, बहु-पिरामिडल, स्तंभकार, बहुभुज या शंक्वाकार |
डिमेंशन की सहनशीलता | GR65/A572, न्यूनतम उपज शक्ति>=460n/mm2 |
शक्ति | 10 केवी ~ 550 केवी |
सुरक्षा का पहलू | वाइन चलाने के लिए सुरक्षा कारक: 8 ग्राउंडिंग वाइन के लिए सुरक्षा कारक: 8 |
डिजाइन भार किग्रा | 300 ~ 1000 किग्रा पोल से 50 सेमी तक लागू होता है |
निशान | ग्राहक की आवश्यकता के अनुसार रिवर्ट या गोंद, उत्कीर्ण, एम्बॉस के माध्यम से नाम पैलेट करें |
सतह का उपचार | एएसटीएम ए 123, रंग पॉलिएस्टर पावर या क्लाइंट द्वारा आवश्यक किसी अन्य मानक के बाद गर्म डुबकी गैल्वेनाइज्ड। |
ध्रुवों का जोड़ | इन्सर्ट मोड, इनर फ्लैंज मोड, फेस टू फेस जॉइंट मोड |
पोल का डिजाइन | 8 ग्रेड के भूकंप के खिलाफ |
हवा की गति | 160 किमी/घंटा।30 मि./से |
मानक | आईएसओ 9001 |
वेल्डिंग | हमारे पास पिछले दोष परीक्षण हैं। आंतरिक और बाहरी डबल वेल्डिंग वेल्डिंग को आकार में सुंदर बनाती है वेल्डिंग मानक: AWS (अमेरिकन वेल्डिंग सोसाइटी) D 1.1 |
मोटाई | 1 मिमी से 30 मिमी |
उत्पादन की प्रक्रिया | कच्चा माल परीक्षण → काटना → मोल्डिंग या झुकना → वेल्डंग (अनुदैर्ध्य) → आयाम सत्यापित → निकला हुआ किनारा वेल्डिंग → छेद ड्रिलिंग → अंशांकन → डेबुर → गैल्वनीकरण या पाउडर कोटिंग, पेंटिंग → पुन: अंशांकन → थ्रेड → पैकेज |
संकुल | ऊपर और नीचे मैट या स्ट्रॉ बेल द्वारा सामान्य कवर के रूप में हमारे ध्रुव, वैसे भी ग्राहक द्वारा आवश्यक रूप से पालन कर सकते हैं, प्रत्येक 40 एचसी या ओटी लोड कर सकता है कि ग्राहक वास्तव में विनिर्देश और डेटा पर कितने पीसी गणना करेगा। |
हमारी कंपनी
1991 में स्थापित, Jiangsu मिल्की वे स्टील पोल चीन के पूर्व में वूशी, चीन के सबसे बड़े समुद्री बंदरगाह, शंघाई, बंदरगाह के पास स्थित है।हमारे उत्पादों का व्यापक रूप से पावर ट्रांसमिशन, सिग्नल ट्रांसमिशन और स्ट्रीट, रोड, स्क्वायर, पालेस्ट्रा.एंड के लिए लिगिंग में उपयोग किया गया है। हमारे पास निर्यात का काफी अनुभव है।1991 में पाकिस्तान से 132 केवी ट्रांसमिशन पोल के हमारे पहले विदेशी ऑर्डर के बाद से, हमारे उत्पादों को अमेरिका, ऑस्ट्रेलिया, रूस, जेनमेरी, स्पैन, फिलीपींस, मलेशिया, डोमिनिका, कांगो, टोगो और गुनिया सहित 70 से अधिक देशों और क्षेत्रों में वितरित किया गया है। जल्द ही। |
1. फैक्टरी प्रत्यक्ष बिक्री।
2. उद्योग और व्यापार एकीकरण व्यवसाय।
3. 15 साल का अनुभव।
4. विभिन्न डिजाइन।
5. ओडीएम, OEM स्वीकार्य।
6. लचीला भुगतान।
7. तेज, सटीक उद्धरण।
8. हमारी अच्छी सेवा।
9. ई-मेल द्वारा तकनीकी सहायता।
10. कॉलिंग सेवा।
11. रखरखाव निर्देश वीडियो प्रदान करें
