विशेष विवरण:
के लिए सूट | बिजली वितरण |
आकार | कॉनॉइड, मल्टी-पाइरामाइडल, कॉलमीनफॉर्म, पॉलीगोनल या शंक्वाकार |
सामग्री | आमतौर पर Q345B / A572, न्यूनतम उपज ताकत> = 345n / mm2 |
बिच्छू की पीड़ा | + - 2% |
शक्ति | 10 केवी ~ 550 केवी |
सुरक्षा का पहलू | शराब के संचालन के लिए सुरक्षा कारक: 8 |
किलोग्राम में डिज़ाइन लोड | पोल से 300 ~ 1000 किलोग्राम 50 सेमी पर लागू होता है |
निशान | रिवर्ट या ग्लू के माध्यम से नैनी पलटे, एनग्रेव, एम्बॉस के रूप में ग्राहक की आवश्यकता के अनुसार |
सतह का उपचार | एएसटीएम ए 123 के बाद गर्म स्नान जस्ती |
ध्रुवों का संयुक्त | इन्सर्ट मोड, इनरफ्लंगे मोड, फेस टू ज्वाइंट मोड |
पोल का डिजाइन | 8 ग्रेड के भूकंप के खिलाफ |
हवा की गति | 160 किमी / घंटा। 30 मी। / से |
न्यूनतम उपज ताकत | 355 एमपीए |
न्यूनतम परम तन्य शक्ति | 490 mpa |
अधिकतम परम तन्य शक्ति | 620 एमपीए |
मानक | आईएसओ 9001 |
प्रति सेक्शन की लंबाई | 14 मीटर के अंदर एक बार बिना स्लिप ज्वाइंट के |
वेल्डिंग | हम पिछले दोष परीक्षण है। अनंत और बाहरी डबल वेल्डिंग बनाता है |
मोटाई | 1 मिमी से 30 मिमी |
उत्पादन की प्रक्रिया | रीवा सामग्री परीक्षण → कटिंग → मोल्डिंग या झुकने → |
संकुल | ऊपर और नीचे चटाई या पुआल की गठरी द्वारा सामान्य आवरण के रूप में हमारे डंडे, |
इस्पात
सामग्री एनएफ एन 10025 के अनुसार है
स्टैंडर्ड और एनएफ एन 10149 स्टैंडर्ड, इसकी निम्नलिखित संपत्ति है।
-याद शक्ति = 355N / mm2
-लगभग शून्य से नीचे 20 डिग्री तक समान रहता है।
-Galvanization NFA35503 मानक कक्षा 1 के अनुसार है।
बिजली से धातु चढ़ाने की क्रिया
मानक: NFA91121
गैल्वनीकरण की औसत मोटाई: 86μm से कम नहीं।

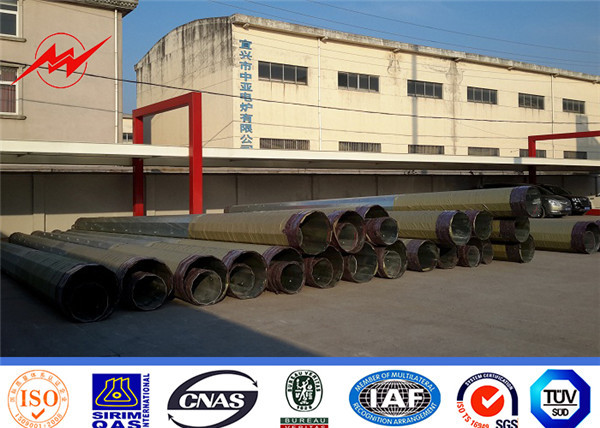

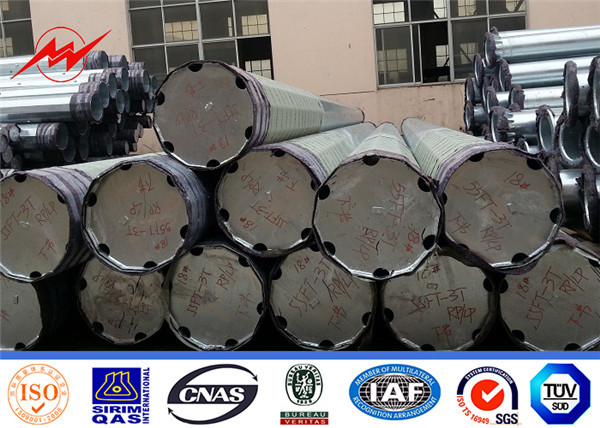

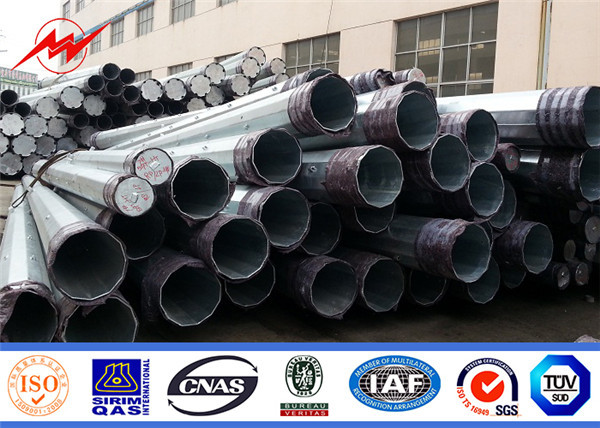

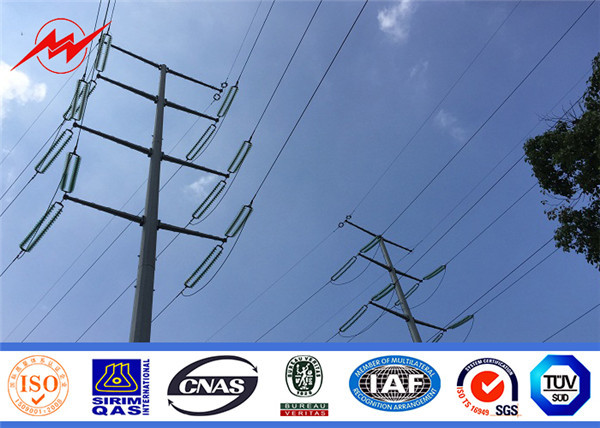

अधिक तस्वीरें:
स्थापना
विधानसभा के दौरान पोल पर सभी उपकरणों को हटा दें।
प्रत्येक खंड के वें एपोल शाफ्ट के चारों ओर एक गोफन घुमाएँ।
-एक पुली ब्लॉक पर शीर्ष खंड पर फ़िक्सिंग करें।
-नीचे के खंड पर गोफन कसकर और गुरुत्वाकर्षण के केंद्र पर तय किया गया है।
शीर्ष खंड के गोफन को कसकर स्टील के पोल को खड़ी करें।
-फिक्स स्टील के पोल से।
-धूप को हटाओ।
