18 मीटर से 30 मीटर ऊंचाई में इलेक्ट्रिकल ट्रांसमिशन टावर और मोबाइल फोन मास्ट, ग्रेड 345 स्टील से बने
विशेषताएँ:
के लिए उपयुक्त |
संचार वितरण |
आकार |
शंक्वाकार, बहु-पिरामिडी, स्तंभ के आकार का, बहुभुज या शंक्वाकार |
सामग्री |
आमतौर पर Q345B/A572, न्यूनतम उपज शक्ति >=345n/mm2 |
आयाम की सहनशीलता |
+- 2% |
पावर |
10 KV ~ 550 KV |
सुरक्षा कारक |
कंडक्टिंग वाइन के लिए सुरक्षा कारक: 8 |
किलोग्राम में डिज़ाइन लोड |
300~ 1000 Kg पोल के शीर्ष से 50cm पर लागू |
चिह्न |
ग्राहक की आवश्यकता के अनुसार रिवर्ट या गोंद, उत्कीर्णन, एम्बॉसिंग के माध्यम से नेम प्लेट सतह उपचार |
ASTM A 123 के अनुसार हॉट डिप गैल्वेनाइज्ड, |
क्लाइंट द्वारा आवश्यक कोई अन्य मानक या रंग पॉलिएस्टर पाउडर |
इन्सर्ट मोड, इनर फ्लैंज मोड, फेस टू फेस जॉइंट मोड |
पोल का डिज़ाइन |
8 ग्रेड के भूकंप के खिलाफ |
हवा की गति |
160 किमी/घंटा। 30 मीटर/सेकंड |
न्यूनतम उपज शक्ति |
355 एमपीए |
न्यूनतम तन्य शक्ति |
490 एमपीए |
अधिकतम तन्य शक्ति |
620 एमपीए |
मानक |
ISO 9001 |
प्रति खंड की लंबाई |
स्लिप जॉइंट के बिना एक बार 14 मीटर के भीतर बनाना |
वेल्डिंग |
हमने दोष परीक्षण पास कर लिया है। आंतरिक और बाहरी डबल वेल्डिंग आकार में सुंदर बनाती है |
वेल्डिंग मानक: AWS (अमेरिकन वेल्डिंग सोसाइटी) D 1.1 |
उत्पादन प्रक्रिया |
कच्चा माल परीक्षण → कटिंग → मोल्डिंग या झुकना → |
वेल्डिंग (अनुदैर्ध्य) → आयाम सत्यापित करें → फ्लैंज वेल्डिंग |
→ छेद ड्रिलिंग → अंशांकन → डिबुर → गैल्वनाइजेशन या |
वैसे भी क्लाइंट की आवश्यकता के अनुसार भी कर सकते हैं, प्रत्येक 40HC या OT कितने पीसी लोड कर सकते हैं, यह क्लाइंट के वास्तव में |
विशिष्टता और डेटा के आधार पर गणना की जाएगी |

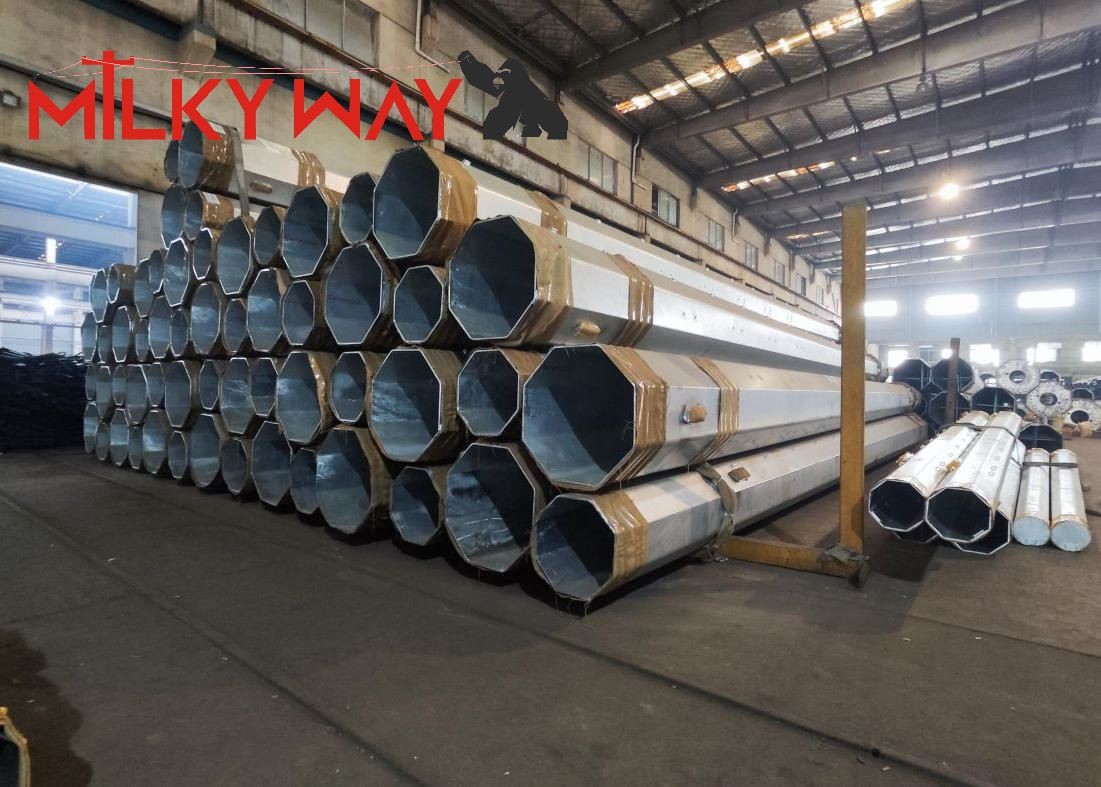

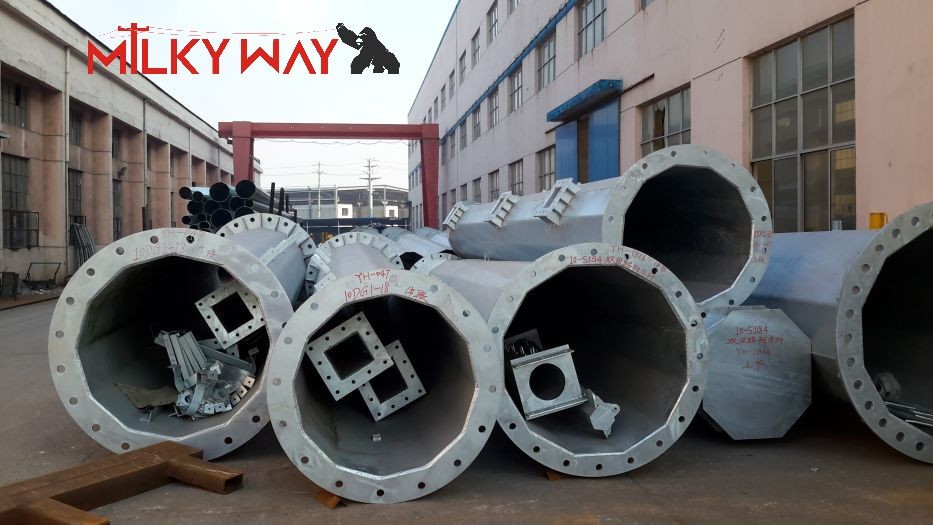

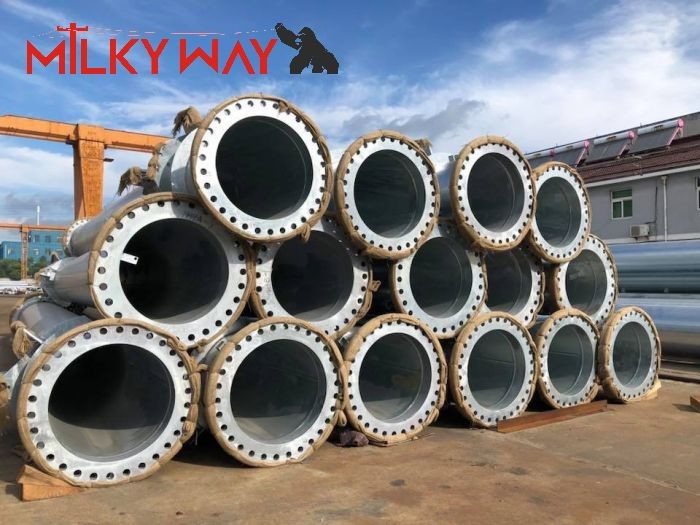

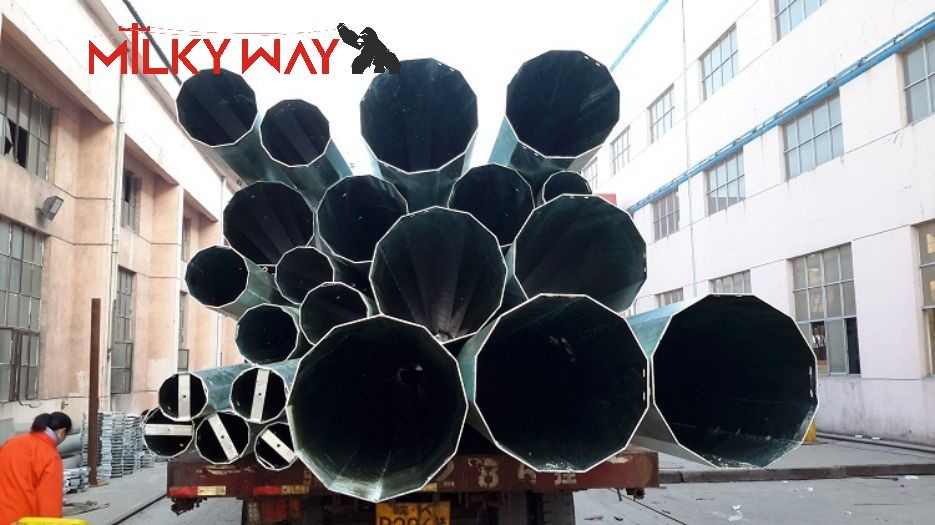

अधिक तस्वीरें:
कंपनी का परिचय:
Jiangsu Milky Way Steel Poles जो 1991 में स्थापित किया गया था, चीन के पूर्व में वूशी में स्थित है, जो चीन के सबसे बड़े समुद्री बंदरगाहों में से एक, शंघाई, पोर्ट के पास है।
हमारी कंपनी के पास ट्रांसमिशन पावर पोल, स्ट्रीट लाइट पोल, हाई मास्ट पोल आदि सहित स्टील पोल के उत्पादन का 24 साल का अनुभव है।
हमने 1991 से विदेशी देशों में निर्यात किया है और हमारे उत्पादों को 70 से अधिक देशों और क्षेत्रों में पहुंचाया गया है, जिसमें अमेरिका, ऑस्ट्रेलिया, रूस, जर्मनी, स्पेन, फिलीपींस, मलेशिया, अफ्रीका आदि शामिल हैं।
हम कई देशों में कई बड़ी परियोजनाओं के आपूर्तिकर्ता हैं, जैसे दुबई टॉवर का स्ट्रीट लाइट पोल। सोची शीतकालीन ओलंपिक खेल के लिए हाई मास्ट पोल आदि।
