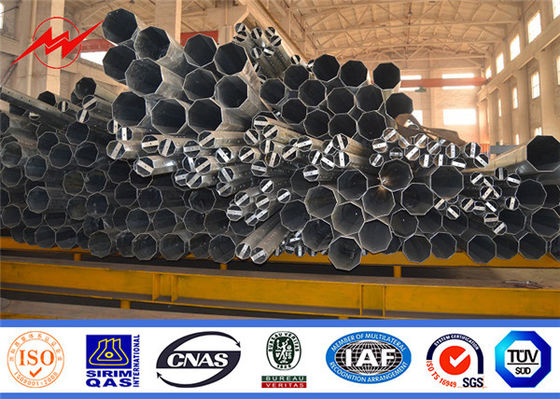

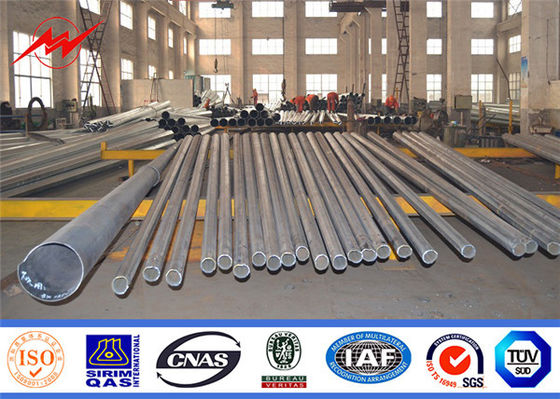

जस्ती इस्पात Q345 बी / ए 572 विद्युत पावर पावर ट्रांसमिशन डंडे
स्टील पावर पोल
,ट्रांसमिशन लाइन पोल्स
सामग्री का विवरण:
1. डंडे उच्च गुणवत्ता वाले धातु के पौधों द्वारा बनाई गई हैं, जो बहु-पंक्ति शंकु के आकार के ऊर्ध्वाधर स्टील के साथ-साथ गर्म जस्ती विरोधी जंग उपचार
2. हल्की प्लेट फ्रेम उच्च गुणवत्ता वाली स्टेनलेस स्टील द्वारा बनाई गई है
3. स्टेनलेस स्टील के बोल्ट और पागल बांध दिया
विशिष्टता:
| के लिए सूट | विद्युत वितरण |
| आकार | कोनॉयड, मल्टी-पिरामिड, कॉलमफॉर्म, बहुभुज या शंक्वाकार |
| सामग्री | आमतौर पर Q345 बी / ए 572, न्यूनतम उपज शक्ति> = 345 एन / एमएम 2 Q235B / A36, न्यूनतम उपज शक्ति> = 235 एन / एमएम 2 साथ ही साथ हॉट रोल्ड कुंडल Q460, एएसटीएम 573 GR65, GR50, एसएस 400, एसएस 490, एसटी 52- |
| टेंलेंस ऑफ़ द डिमेंस्टियन | + - 2% |
| शक्ति | 10 केवी ~ 550 केवी |
| सुरक्षा का पहलू | वाइन चलाने के लिए सुरक्षा कारक: 8 ग्राउंडिंग वाइन के लिए सुरक्षा कारक: 8 |
| डिजाइन भार किलोग्राम में | 300 ~ 1000 किलोग्राम 50 सेंटीमीटर तक पोल तक पहुंचा |
| निशान | ग्राहक की आवश्यकता के मुताबिक नाइने पैलेट, रिवरेट या गोंद, उत्कीर्ण, एम्बॉस |
| सतह का उपचार | एएसटीएम ए 123 के बाद हॉट डिप जस्ती, क्लाइंट द्वारा रंग पॉलिएस्टर पावर या किसी अन्य मानक की आवश्यकता है |
| पोल्स के संयुक्त | सम्मिलित करें मोड, आंतरिक फ्लेक्स मोड, फेस टू फेस संयुक्त मोड |
| पोल का डिजाइन | 8 ग्रेड के भूकंप के खिलाफ |
| हवा की गति | 160 किमी / घंटा 30 मी / एस |
| न्यूनतम उपज ताकत | 355 एमपीए |
| न्यूनतम अंतिम तन्य शक्ति | 490 एमपीए |
| अधिकतम अंतिम तन्य शक्ति | 620 एमपीए |
| मानक | आईएसओ 9001 |
| प्रति अनुभाग की लंबाई | स्लिप संयुक्त बिना एक बार 14 एम के भीतर |
| वेल्डिंग | हमारे पास पिछले दोष परीक्षण है। बाहरी और बाहरी डबल वेल्डिंग बनाता है वेल्डिंग आकार में सुंदर वेल्डिंग स्टैंडर्ड: एडब्ल्यूएस (अमेरिकन वेल्डिंग सोसाइटी) डी 1.1 |
| मोटाई | 1 मिमी से 30 मिमी |
| उत्पादन की प्रक्रिया | रीव सामग्री परीक्षण → कटिंगज → मोल्डिंग या झुकाव → Welidng (अनुदैर्ध्य) → आयाम सत्यापन → निकला हुआ किनारा वेल्डिंग → होल ड्रिलिंग → कैलिब्रेशन → डेबोर → गैल्वनाइजेशन या पाउडर कोटिंग, पेंटिंग → रिचालिबेशन → थ्रेड → पैकेज |

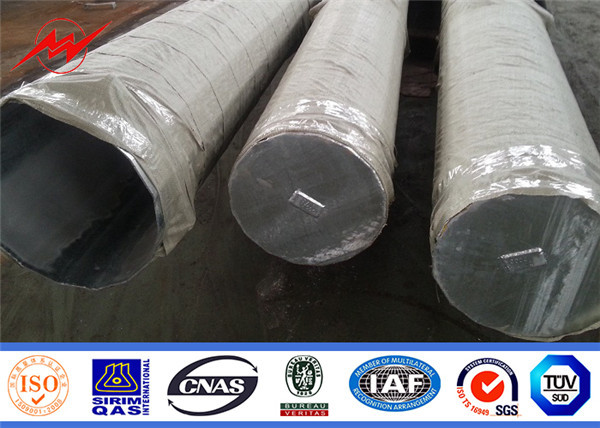

| संकुल | हमारे ध्रुवों को ऊपर या नीचे मट या पुआल के गले से सामान्य कवर के रूप में, वैसे भी ग्राहक की आवश्यकता के अनुसार भी, प्रत्येक 40 एचसी या ओटी कर सकते हैं लोड हो रहा है वास्तव में क्लाइंट पर गणना के आधार पर कितने पीसी होंगे विनिर्देश और डेटा |
वेल्डिंग
हमारे पास पिछले दोष परीक्षण है आंतरिक और बाहरी डबल वेल्डिंग वेल्डिंग आकार में सुंदर बनाता है
वेल्डिंग स्टैंडर्ड: एडब्ल्यूएस (अमेरिकन वेल्डिंग सोसाइटी) डी 1.1
स्थापना
विधानसभा के दौरान पोल पर सभी उपकरणों को निकालें।
प्रत्येक अनुभाग के वें एपोल शाफ्ट के आसपास एक गोफन चक्कर लगाते हैं।
शीर्ष खंड पर गोफन को एक चरखी ब्लॉक में फिक्स करें
-खाल खंड पर गोफन कसकर तय हो गया है और गुरुत्वाकर्षण के केंद्र में तय है।
शीर्ष अनुभाग की गोबर को कसकर स्टील खंभे को खड़ी कर दें।
स्टील के पोल को ठीक करें
गोफन निकालें
