विवरण:

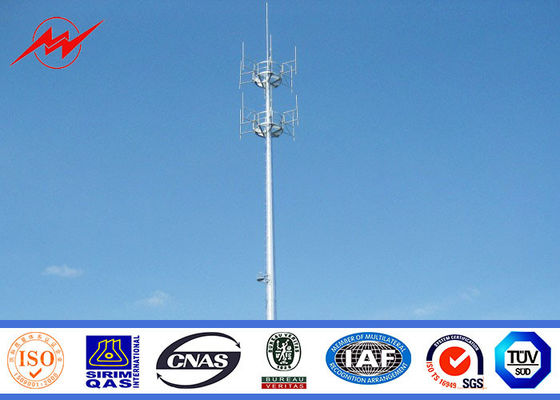

इस्पात मोनोपोल में टॉवर बॉडी और प्लेटफार्म शामिल हैं टॉवर बॉडी के निचले स्तर पर एक खोलने वाला और मंच के साथ एक ही स्तर तक खोलने वाला है। सीढ़ी मंच की रेलिंग के लिए तय हो गई है मोनोपोल को सीढ़ी और फीडर द्वारा विशेषता है जो टॉवर बॉडी के अंदर स्थापित हैं। हवा और बारिश और अन्य प्राकृतिक पर्यावरणीय विनाशकारी कारकों से संरक्षित, यह रखरखाव और लंबे जीवन के उपयोग के लिए सुविधाजनक है
विशेष विवरण:
के लिए सूट | संचार वितरण |
आकार | कोनॉयड, मल्टी-पिरामिड, कॉलमफॉर्म, बहुभुज या शंक्वाकार |
सामग्री | आमतौर पर Q345 बी / ए 572, न्यूनतम उपज शक्ति> = 345 एन / एमएम 2 |
आयाम के टॉर्लेंस | + - 2% |
शक्ति | 10 केवी ~ 550 केवी |
सुरक्षा का पहलू | वाइन चलाने के लिए सुरक्षा कारक: 8 |
डिजाइन भार किलोग्राम में | 300 ~ 1000 किलोग्राम 50 सेंटीमीटर तक पोल पर लगाया जाता है |
निशान | रिवेट या गोंद, उत्कीर्ण, एम्बॉस के माध्यम से नाम प्लेट ग्राहक की आवश्यकता के अनुसार |
सतह का उपचार | एएसटीएम ए 123 के बाद हॉट डिप जस्ती, |
पोल्स के संयुक्त | सम्मिलित करें मोड, आंतरिक निकला हुआ किनारा मोड, चेहरे संयुक्त मोड से चेहरे |
पोल का डिजाइन | 8 ग्रेड के भूकंप के खिलाफ |
हवा की गति | 160 किमी / घंटा 30 मी / एस |
न्यूनतम उपज ताकत | 355 एमपीए |
न्यूनतम अंतिम तन्य शक्ति | 490 एमपीए |
अधिकतम अंतिम तन्य शक्ति | 620 एमपीए |
मानक | आईएसओ 9001 |
प्रति अनुभाग की लंबाई | स्लिप संयुक्त बिना एक बार 14 एम के भीतर |
वेल्डिंग | हमारे पास पिछले दोष परीक्षण है। बाहरी और बाहरी डबल वेल्डिंग बनाता है |
मोटाई | 1 मिमी से 30 मिमी |
उत्पादन की प्रक्रिया | रो सामग्री परीक्षण → काटना → मोल्डिंग या झुकाव → |
संकुल | हमारे ध्रुवों को ऊपर या नीचे मट या पुआल के गले से सामान्य कवर के रूप में, |
उत्पादन प्रवाह:
उत्पादन प्रक्रिया: पंक्ति सामग्री परीक्षण → काटना → मोल्डिंग या झुकने → वेल्डिंग (अनुदैर्ध्य) → आयाम सत्यापित करें → निकला हुआ किनारा वेल्डिंग → होल ड्रिलिंग → अंशांकन → डेबोर → गैल्वनाइजेशन या पाउडर कोटिंग, पेंटिंग → रीसेलिबेशन → थ्रेड → संकुल
बिजली से धातु चढ़ाने की क्रिया
मानक: NFA91121
गैल्वनाइजेशन की औसत मोटाई: 86μm से कम नहीं
सहिष्णुता निर्माण
-कंपोनेंट लंबाई: -25 मिमी से 75 मिमी
-Straightness: 2 मिमी / मी
-टीविस्टिंग डिग्री: 1 डिग्री प्रति 3 मीटर की लंबाई
-आन्वयन: अधिकतम 3% है
औसत व्यास: +/- 0.5%
-स्लिप लंबाई: +/- 150 मिमी

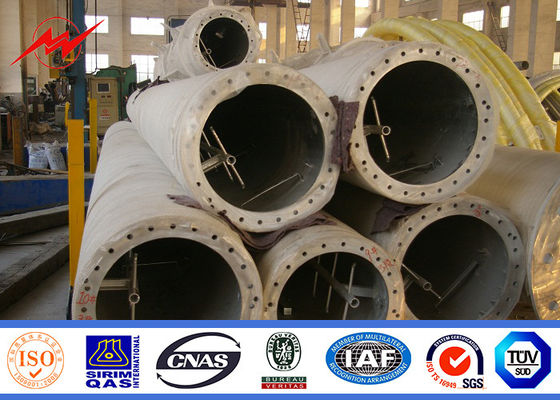

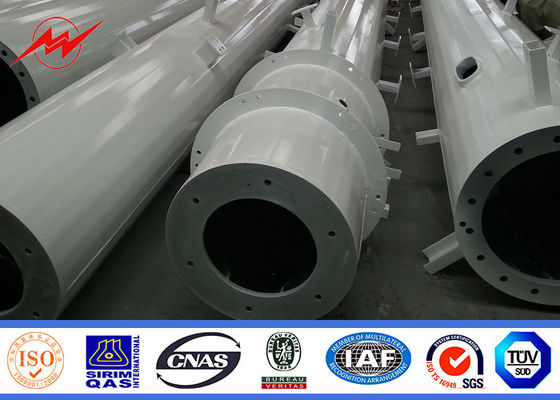

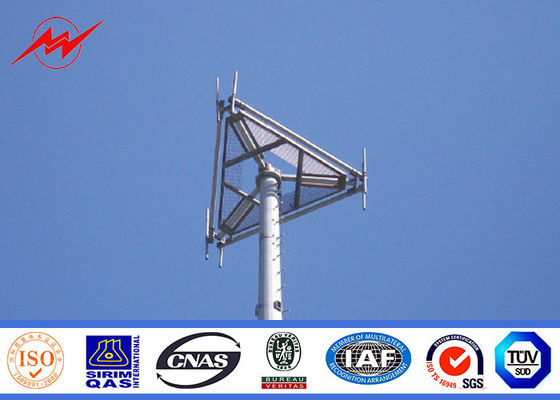

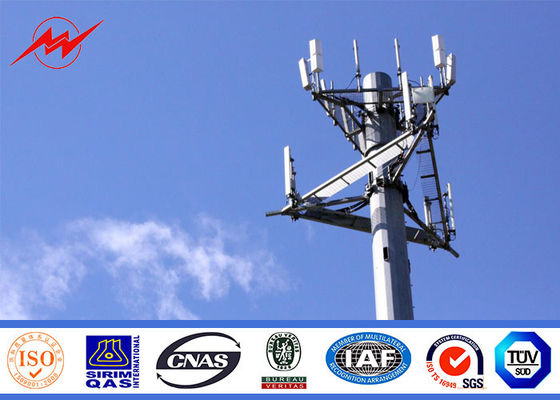

अधिक तस्वीरें:
