पावर ट्यूबलर स्टील स्ट्रक्चर इलेक्ट्रिकल ट्रांसमिशन डंडे 33 केवी लाइन एरे टॉवर
वाणिज्यिक प्रकाश के खंभे
,धातु प्रकाश ध्रुव
मिल्की वे एक उपयोगिता उद्योग के लिए विभिन्न प्रकार के पोल का निर्माण करता है। इन स्टील के खंभे को डिजाइन और परीक्षण किया जाता है ताकि बेंड प्रतिरोध, लोड क्षमता और ऊंचाई सुनिश्चित हो सके, जिससे टावर के आवेदन के लिए आवश्यकताओं को पूरा किया जा सके। लंगर और / या सीधे एम्बेड शैलियों उपलब्ध
सामान्य टिप्पणी:
निर्माता के सभी पोल के लिए उपलब्ध चित्र
डंडों को किसी भी विन्यास में संशोधित किया जा सकता है
किसी भी आवश्यकताओं के लिए उपलब्ध संचरण और वितरण हथियार
इस सूची में अतिरिक्त अधिशेष ध्रुव सूचीबद्ध किए जाने और जोड़े जाने की प्रक्रिया में हैं
अपने अधिशेष इस्पात के खंभे को बेचने के लिए हमें बुलाओ
तंग क्षेत्रों के लिए अतिरिक्त मोटी शाफ्ट प्लेट के साथ अतिरिक्त 30 एलिपिटल डंडे, विशेषकर फुटपाथ के पीछे।
तकनीकी डाटा शीट (एफ = 5 केएन)
| आयाम | 10 मी | 11m | 11.8m | 13M | 14 मीटर | 16M | 18 मी |
| डि (मिमी) | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| डी 2 (मिमी) | 360 | 380 | 400 | 400 | 410 | 445 | 475 |
| टी (मिमी) | 3 | 3 | 3 | 3 | 3.5 | 3.75 | 3.75 |
| ज (एम) | 1.6 | 1.8 | 1.9 | 2.1 | 2.3 | 2.6 | 3 |
संबंध प्रकार
1. संयुक्त प्रकार
2. निकला हुआ किनारा प्रकार
स्टैंडर्ड गौण
-ऊपर की प्लेट
-बेस प्लेट
-बोटम पट्टी
मानक हॉल
-किलिबिंग पायदान
-एंकर बोल्ट
-बिट्यूमन संरक्षण
चित्रित अंकन
-मूलत सीढ़ी
उपलब्ध फाउंडेशन प्रकार
प्रत्यक्ष एम्बेडिंग
एंकर बोल्ट / बेस प्लेट
थरथानेवाला स्टील Caisson
उपलब्ध फिनिश्स
जस्ती प्रति एएसटीएम ए 123
जस्ती से पेंट, काले रंग की पेंट पर पेंट करें
पाउडर कोटिंग
इन-ग्राउंड और बेस प्लेट की मानक विशेषताएं घुड़सवार
में ग्राउंड घुड़सवार:
12 तरफा पोल शाफ्ट
वेल्डेड टॉप कैप
बढ़ते हुए छेद (यदि आवश्यक हो तो आपके विनिर्देश के लिए)
पहचान पट्ट
नाममात्र भू-लाइन से ऊपर एमएमई पृथ्वी बिंदु 250 मिमी
नाममात्र भू-लाइन (उठाने में सहायता करने के लिए) के ऊपर एम 24 नट 250 एमएम
नाममात्र भू-लाइन के नीचे 200 मिमी से अधिक 400 मिमी नीचे अतिरिक्त जमीनी जंग सुरक्षा
विरोधी सिंक पट्टियाँ
गरम डुबकी जस्ती खत्म
बेस प्लेट घुड़सवार:
12-बाजू वाला ध्रुव शाफ्ट (40kN से 80kN)
16-बाजू वाला ध्रुव शाफ्ट (100 किमी और 120kN)
वेल्डेड टॉप कैप
बढ़ते हुए छेद (यदि आवश्यक हो तो आपके विनिर्देश के लिए)
पहचान पट्ट
ध्रुव बेस के ऊपर एम 12 पृथ्वी बिंदु 250 मिमी
बेस प्लेट पर दो उठाने वाले गसेस
एंकर बोल्ट, टेम्प्लेट, पागल और वाशर
गरम डुबकी जस्ती खत्म

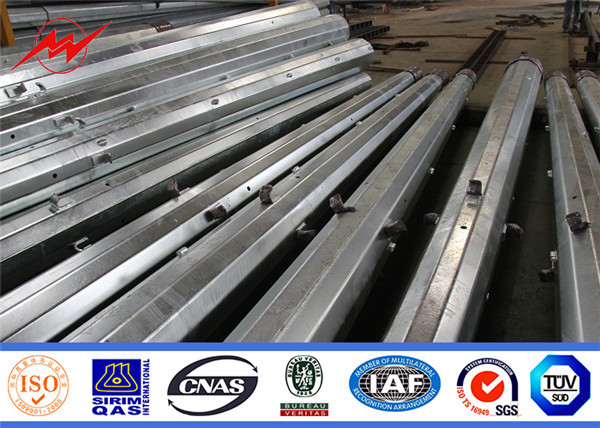

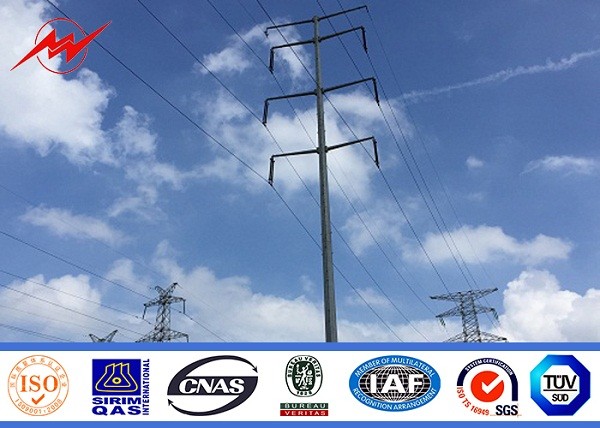

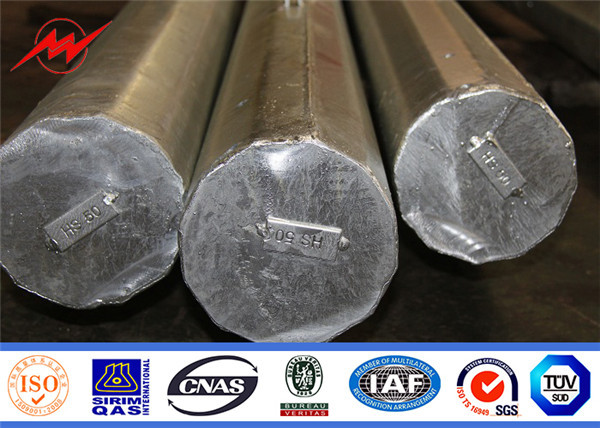

उत्पाद गैलरी
जांच या खरीद के लिए जानकारी
-स्टील पोल की ऊंचाई और बल
-कक्ष हाथ और लंबाई, इस्पात ध्रुव में स्थापित करने की स्थिति
क्रॉस आर्म को ठीक करने की विधि (क्रॉस हाथ स्थापित करने के लिए इस्पात ध्रुव में एक या दो टेम्पलेट को जोड़ने के लिए बोल्ट का उपयोग करें या उपयोग करें)
स्टील के पोल की सुरक्षा कारक
-हवा की गति
चढ़ाई में चढ़ाई का प्रकार
-गंतव्य बंदरगाह
-अन्य।

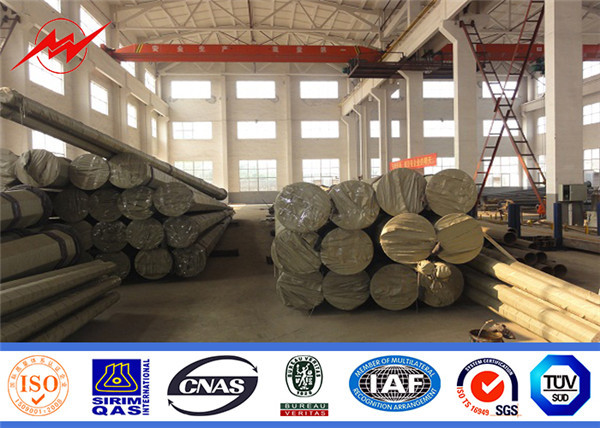

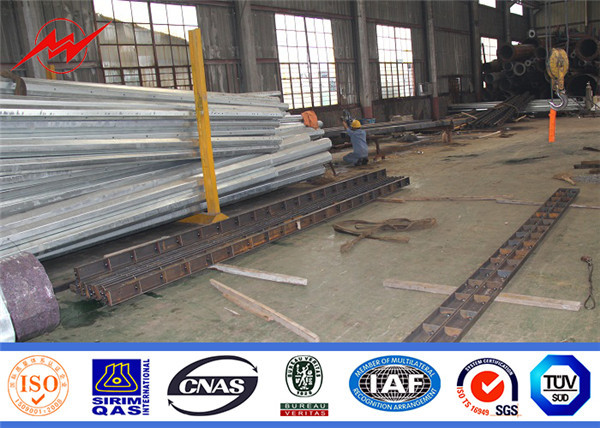

अधिक तस्वीरें:
कंपनी का परिचय:
1 99 1 में स्थापित जीआईंग्सू मिल्की वे स्टील डंडे चीन के पूर्वी चीन के शंघाई, पोर्ट के सबसे बड़े समुद्री बंदरगाह में से एक के निकट वूशी में स्थित है।
हमारी कंपनी के पास ट्रांसमिशन पॉवर पोल, स्ट्रीट लाइट पोल, हाई मस्ट पोल और इतने पर इस्पात डंडे के उत्पादन पर 24 साल का अनुभव है।
हमने 1 99 1 से विदेशी देशों को निर्यात किया है और हमारे उत्पादों को अमेरिका, ऑस्ट्रेलिया, रूस, जर्मनी, स्पैन, फिलीपींस, मलेशिया, अफ्रीका और इतने पर सहित 70 से अधिक देशों और क्षेत्रों को दिया गया है।
हम कई देशों में कई बड़ी परियोजनाओं का आपूर्तिकर्ता हैं, जैसे सोवि शीतकालीन ओलंपिक खेल के लिए दुबई टॉवर की हाई स्प्रिंग पोल और इतने पर।
