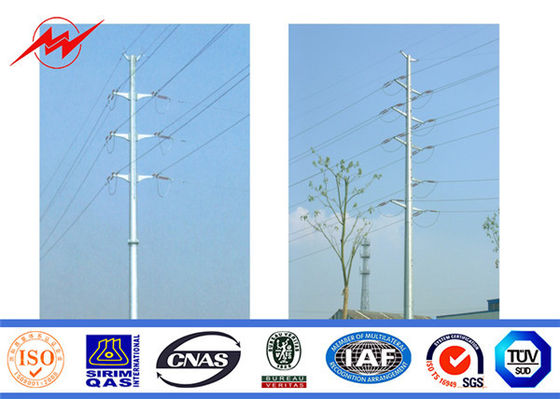

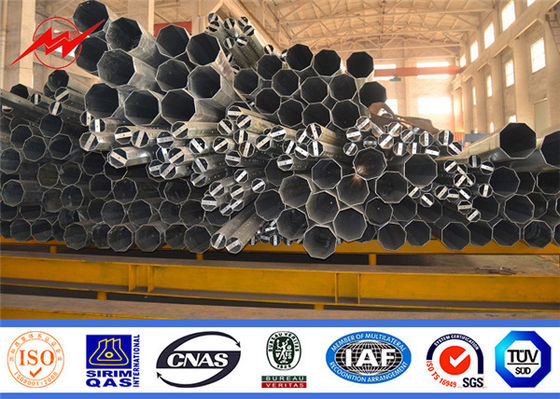

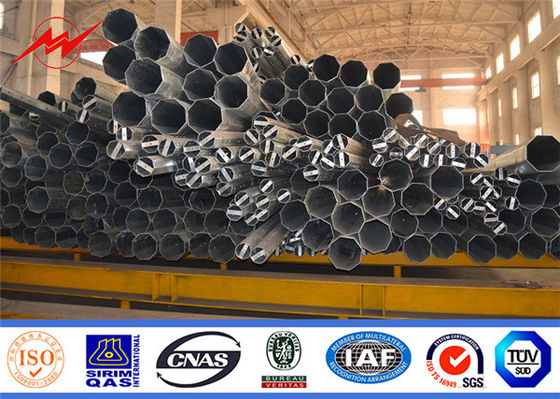

11 केवी 38 केवी हॉट डुबकी जस्ती इलेक्ट्रिक पावर ध्रुव, अष्टकोणीय विद्युत उपयोगिता ध्रुव
electrical power poles
,high voltage pole
विशेष विवरण:
| ऊंचाई | 9 मीटर से 100 मीटर तक |
| के लिए सूट | इलेक्ट्रिक पावर ट्रांसमिशन और वितरण |
| आकार | बहुभुज या शंकुधारी |
| सामग्री | आम तौर पर क्यू 345 बी / ए 572, न्यूनतम यील्ड शक्ति ≥ 345 एन / एमएम² क्यू 235 बी / ए 36, न्यूनतम यील्ड शक्ति ≥ 235 एन / एमएम² एएसटीएम ए 572 जीआर 65, जीआर 50, एसएस 400 से हॉट रोल्ड कॉइल |
| शक्ति की क्षमता | 10kV से 220kV |
| आयाम की सहनशीलता | ग्राहक की आवश्यकता के अनुसार। |
| सतह का उपचार | एएसटीएम ए 123 के बाद गर्म डुबकी गैल्वेनाइज्ड, या ग्राहक द्वारा किसी भी अन्य मानक की आवश्यकता है। |
| ध्रुवों के संयुक्त | संयुक्त पर्ची, जुड़े flanged |
| मानक | आईएसओ 9 001: 2008 |
| प्रति खंड की लंबाई | एक बार 14 मीटर के भीतर बनाते हैं |
| वेल्डिंग मानक | एडब्ल्यूएस (अमेरिकन वेल्डिंग सोसाइटी) डी 1.1 |
| मोटाई | 1 मिमी से 36 मिमी |
| उत्पादन की प्रक्रिया | कच्चे माल परीक्षण → काटना → झुकना → वेल्डिंग (अनुदैर्ध्य) → आयाम सत्यापित → निकला हुआ किनारा वेल्डिंग → होल ड्रिलिंग → नमूना इकट्ठा → सतह साफ → जस्तीकरण या पाउडर कोटिंग, पेंटिंग → पुनरावृत्ति → पैकेज |
| संकुल | प्लास्टिक पेपर के साथ पैकिंग या ग्राहक के अनुरोध के अनुसार। |
उपरोक्त डिज़ाइन एएसटीएमए 572 जी 65 सामग्री पर आधारित है, अष्टकोणीय पार अनुभाग आकार के साथ, जबकि सुरक्षा कारक 1.8 है। अगर आपके पास भार, ऊंचाई, सामग्री और पार अनुभाग आकार पर अन्य आवश्यकता है, तो कृपया हमसे संपर्क करें।
विवरण:
मानक सहायक
-ऊपर की प्लेट
-बेस प्लेट
-बॉटम स्ट्रिप
मानक छेद
-क्लिबिंग रनग
-एंकर बोल्ट
-बिटुमेन संरक्षण
चित्रित अंकन
-हटाने योग्य सीढ़ी
ये विद्युत ध्रुव के मानक सहायक उपकरण हैं।
निर्माण सहिष्णुता
-कंपोनेंट लंबाई: -25 मिमी से 75 मिमी
-Straightness: 2 मिमी / मी
-विड्विंग डिग्री: 1 डिग्री प्रति 3 मीटर लंबाई
- औपचारिकता: अधिकतम 3% है
औसत व्यास: +/- 0.5%
-स्लिप लंबाई: +/- 150 मिमी
स्थापना
विधानसभा के दौरान ध्रुव पर सभी उपकरणों को हटा दें।
- प्रत्येक खंड के वें एपोल शाफ्ट के चारों ओर एक sling चक्र।
- शीर्ष खंड पर एक चरखी ब्लॉक में स्लिंग फिक्स करें।
- नीचे खंड पर sling कड़ाई से तय किया गया है और गुरुत्वाकर्षण के केंद्र में तय किया गया है।
शीर्ष अनुभाग के स्लिंग को कसकर स्टील ध्रुव को लंबवत बनाएं।
स्टील ध्रुव फिक्स।
स्लिंग को हटा दें।
कंपनी का परिचय:
1 99 1 में स्थापित जियांगसू मिल्की वे स्टील पोल्स चीन के पूर्व में वूशी, चीन, शंघाई, पोर्ट के सबसे बड़े समुद्री बंदरगाह में से एक के पास स्थित है।
हमारी कंपनी के पास स्टील ध्रुवों का निर्माण करने पर 24 साल का अनुभव है जिसमें ट्रांसमिशन पावर पोल, स्ट्रीट लाइट पोल, हाई मास्ट पोल और अन्य शामिल हैं।
हमने 1 99 1 से विदेशी देशों को निर्यात किया और हमारे उत्पादों को अमेरिका, ऑस्ट्रेलिया, रूस, जर्मनी, स्पेन, फिलीपींस, मलेशिया, अफ्रीका और अन्य देशों सहित 70 से अधिक देशों और क्षेत्रों में वितरित किया गया है।
हम कई देशों में कई बड़ी परियोजनाओं के आपूर्तिकर्ता हैं, जैसे दुबई टॉवर के स्ट्रीट लाइट पोल। सोची शीतकालीन ओलंपिक गेम के लिए उच्च मास्ट पोल और इसी तरह।
