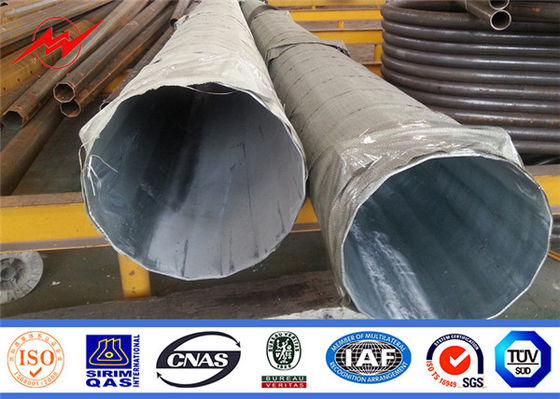

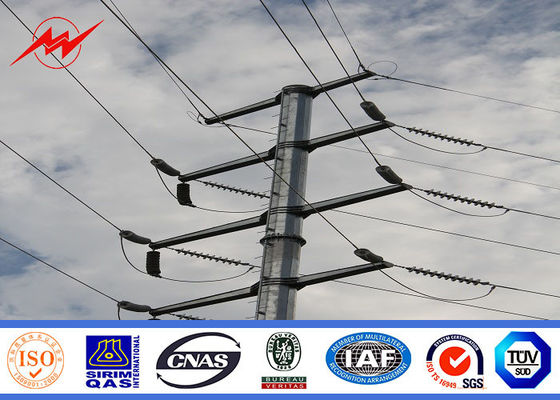

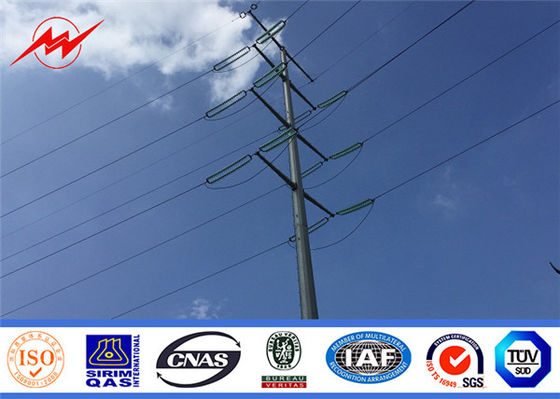

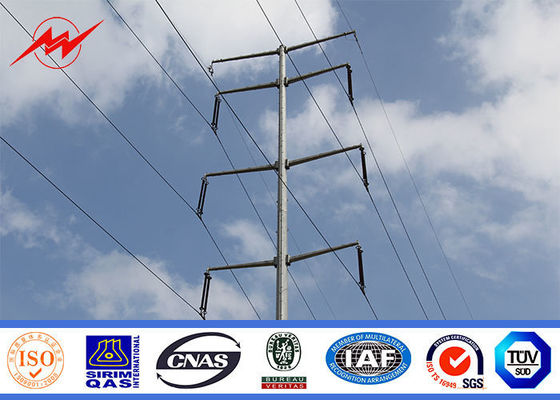

33kv ट्रांसमिशन लाइन स्टील ध्रुव टॉवर के लिए धातु मल्टी पक्षीय पतला ट्यूबलर पावर उपयोगिता ध्रुव
वाणिज्यिक प्रकाश ध्रुवों
,धातु प्रकाश ध्रुव
मिल्की वे उपयोगिता उद्योग के लिए विभिन्न प्रकार के ध्रुवों को बनाते हैं। इन इस्पात ध्रुवों को मोड़ प्रतिरोध, भार क्षमता, और ऊंचाई सुनिश्चित करने के लिए डिजाइन और परीक्षण किया जाता है, जो सभी टावर के आवेदन के लिए आवश्यकताओं को पूरा करते हैं। लंगर और / या प्रत्यक्ष एम्बेड शैलियों उपलब्ध हैं।
सामान्य टिप्पणी:
सभी ध्रुवों के लिए निर्माता चित्र उपलब्ध हैं
ध्रुवों को किसी भी विन्यास में संशोधित किया जा सकता है
किसी भी आवश्यकताओं के लिए उपलब्ध ट्रांसमिशन और वितरण हथियार
अतिरिक्त अधिशेष ध्रुवों को सूचीबद्ध करने की प्रक्रिया में हैं और इस सूची में जोड़ा गया है
अपने अधिशेष स्टील ध्रुवों को बेचने के लिए हमें कॉल करें।
तंग क्षेत्रों के लिए उपलब्ध मोटी शाफ्ट प्लेट के साथ अतिरिक्त 30 eliptical ध्रुव, विशेष रूप से फुटपाथ के पीछे।
तकनीकी डेटा शीट (एफ = 5 केएन)
| आयाम | 10 मी | 11m | 11.8m | 13M | 14 मीटर | 16M | 18 मी |
| डि (मिमी) | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| डी 2 (मिमी) | 360 | 380 | 400 | 400 | 410 | 445 | 475 |
| टी (मिमी) | 3 | 3 | 3 | 3 | 3.5 | 3.75 | 3.75 |
| ज (एम) | 1.6 | 1.8 | 1.9 | 2.1 | 2.3 | 2.6 | 3 |
संबंध प्रकार
1. संयुक्त प्रकार
2. निकला हुआ किनारा प्रकार
मानक सहायक
-ऊपर की प्लेट
-बेस प्लेट
-बॉटम स्ट्रिप
मानक छेद
-क्लिबिंग रनग
-एंकर बोल्ट
-बिटुमेन संरक्षण
चित्रित अंकन
-हटाने योग्य सीढ़ी
उपलब्ध फाउंडेशन प्रकार
प्रत्यक्ष एम्बेडिंग
एंकर बोल्ट / बेस प्लेट
वाइब्रेटरी स्टील कैसॉन
उपलब्ध खत्म
प्रति एएसटीएम ए 123 जस्ती
गैल्वेनाइज्ड पर पेंट करें, काले स्टील पर पेंट करें
पाउडर कोटिंग
इन-ग्राउंड और बेस प्लेट की मानक विशेषताएं घुड़सवार हैं
घुड़सवार में:
12-तरफा ध्रुव शाफ्ट
वेल्डेड शीर्ष टोपी
बढ़ते छेद (यदि आवश्यक हो तो आपके विनिर्देश के लिए)
पहचान पट्ट
नाममात्र ग्राउंड लाइन से ऊपर एम 12 पृथ्वी बिंदु 250 मिमी
नाममात्र ग्राउंड लाइन के ऊपर एम 24 अखरोट 250 मिमी (उठाने में सहायता के लिए)
मामूली ग्राउंड लाइन के नीचे 400 मिमी से ऊपर 200 ग्राम अतिरिक्त अतिरिक्त जमीन संरक्षण
विरोधी सिंक पट्टियाँ
गर्म डुबकी गैल्वेनाइज्ड खत्म
आधार प्लेट घुड़सवार:
12-तरफा ध्रुव शाफ्ट (40kN से 80kN)
16-तरफा ध्रुव शाफ्ट (100kN और 120kN)
वेल्डेड शीर्ष टोपी
बढ़ते छेद (यदि आवश्यक हो तो आपके विनिर्देश के लिए)
पहचान पट्ट
ध्रुव आधार के ऊपर एम 12 पृथ्वी बिंदु 250 मिमी
बेस प्लेट पर दो उठाने वाले गसेट्स
एंकर बोल्ट, टेम्पलेट्स, पागल और वाशर
गर्म डुबकी गैल्वेनाइज्ड खत्म

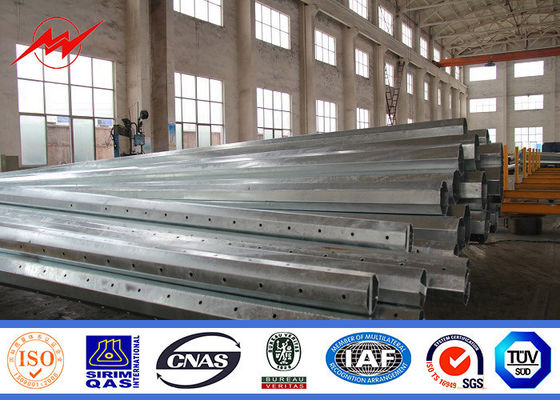

उत्पाद गैलरी
पूछताछ या खरीद के लिए जानकारी
-स्टेल ध्रुव ऊंचाई और बल
-क्रॉस बांह प्रकार और लंबाई, स्टील ध्रुव में स्थापित करने की स्थिति
- क्रॉस आर्म को ठीक करने के लिए विधि (क्रॉस आर्म स्थापित करने के लिए इस्पात ध्रुव में वेल्ड करने के लिए एक या दो टेम्पलेट को जोड़ने या उपयोग करने के लिए बोल्ट का उपयोग करें)
स्टील ध्रुव के सुरक्षा कारक
-हवा की गति
चढ़ाई चढ़ाई के प्रकार
-गंतव्य बंदरगाह
-अन्य।
अधिक तस्वीरें:
कंपनी का परिचय:
1 99 1 में स्थापित जियांगसू मिल्की वे स्टील पोल्स चीन के पूर्व में वूशी, चीन, शंघाई, पोर्ट के सबसे बड़े समुद्री बंदरगाह में से एक के पास स्थित है।
हमारी कंपनी के पास स्टील ध्रुवों का निर्माण करने पर 24 साल का अनुभव है जिसमें ट्रांसमिशन पावर पोल, स्ट्रीट लाइट पोल, हाई मास्ट पोल और अन्य शामिल हैं।
हमने 1 99 1 से विदेशी देशों को निर्यात किया और हमारे उत्पादों को अमेरिका, ऑस्ट्रेलिया, रूस, जर्मनी, स्पेन, फिलीपींस, मलेशिया, अफ्रीका और अन्य देशों सहित 70 से अधिक देशों और क्षेत्रों में वितरित किया गया है।
हम कई देशों में कई बड़ी परियोजनाओं के आपूर्तिकर्ता हैं, जैसे दुबई टॉवर के स्ट्रीट लाइट पोल। सोची शीतकालीन ओलंपिक गेम के लिए उच्च मास्ट पोल और इसी तरह।
