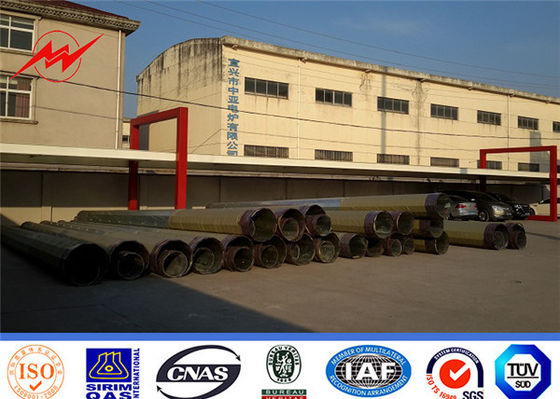

33 केवी 40 एफटी 11900 एमएम जस्ती स्टील पावर डंडे डिजाइन 500 किलोग्राम लोड करें
गैल्वेनाइज्ड स्टील ध्रुव
,इस्पात संचरण ध्रुवों
विशेष विवरण:
| वितरण रेंज | ||||
| उत्पाद कोड | लंबाई | ULS | ध्रुव आयाम | |
| चोटी | आधार | |||
| 11 एम 13.5 केएन | 11M | 13.5kN | 160 | 328 |
| 12.5 एम 12 केएन | 12.5m | 12KN | 160 | 340 |
| 12.5 एम 16 केएन | 12.5m | 16KN | 180 | 380 |
| 12.5 एम 24 केएन | 12.5m | 24KN | 200 | 420 |
| 14 एम 16 केएन | 14M | 16KN | 190 | 402 |
| 14 एम 24 केएन | 14M | 24KN | 210 | 465 |
| 15.5 एम 12 केएन | 15.5M | 12KN | 160 | 405 |
| 15.5 एम 24 केएन | 15.5M | 24KN | 210 | 500 |
| नोट: 12-पक्षीय, सीधे दफन किया गया 5% से कम ध्रुव ऊंचाई 50% यूएलएस पर ध्रुव विक्षेपण | ||||
| उप ट्रांसमिशन रेंज | ||||
| उत्पाद कोड | लंबाई | ULS | ध्रुव आयाम | |
| चोटी | आधार | |||
| 18.5 एम 24 केएन | 18.5M | 24KN | 210 | 660 |
| 18.5 एम 40 केएन | 18.5M | 40KN | 260 | 730 |
| 21 एम 40 केएन | 21M | 30KN | 220 | 697 |
| 21 एम 40 केएन | 21M | 40KN | 260 | 795 |
| 24 एम 30 केएन | 24 महीने | 30KN | 220 | 755 |
| 24 एम 40 केएन | 24 महीने | 40KN | 300 | 760 |
| नोट: 12-पक्षीय, सीधे दफन किया गया | ||||
के लिए सूट | बिजली वितरण |
आकार | Conoid, बहु पिरामिड, Columniform, बहुभुज या शंकुधारी |
सामग्री | आमतौर पर क्यू 345 बी / ए 572, न्यूनतम उपज शक्ति> = 345 एन / मिमी 2 |
Dimenstion की उदासीनता | + - 2% |
शक्ति | 10 केवी ~ 550 केवी |
सुरक्षा का पहलू | शराब बनाने के लिए सुरक्षा कारक: 8 |
केजी में डिजाइन लोड | 300 ~ 1000 किलोग्राम से ध्रुव तक 50 सेमी तक पहुंचाया गया |
निशान | नैन पैलेट के रूप में दफन या गोंद, उत्कीर्ण, एम्बॉस के माध्यम से ग्राहक की आवश्यकता |
सतह का उपचार | गर्म डुबकी गैल्वेनाइज्ड एएसटीएम ए 123 के बाद, |
ध्रुवों के संयुक्त | मोड डालें, आंतरिक फ्लेक्स मोड, फेस मोड संयुक्त मोड |
ध्रुव का डिजाइन | 8 ग्रेड के भूकंप के खिलाफ |
हवा की गति | 160 किमी / घंटा। 30 मीटर / एस |
वेल्डिंग | हमारे पास पिछले दोष परीक्षण हैं। आंतरिक और बाहरी डबल वेल्डिंग बनाता है |
मोटाई | 1 मिमी से 30 मिमी |
संकुल | ऊपर और नीचे मैट या स्ट्रॉ बेल द्वारा सामान्य कवर के रूप में हमारे ध्रुव, |
विवरण:
मानक सहायक
-ऊपर की प्लेट
-बेस प्लेट
-बॉटम स्ट्रिप
मानक छेद
-क्लिबिंग रनग
-एंकर बोल्ट
-बिटुमेन संरक्षण
चित्रित अंकन
-हटाने योग्य सीढ़ी
ये विद्युत ध्रुव के मानक सहायक उपकरण हैं।
Galvanizzation
इस्पात ध्रुव का गैल्वेनाइजेशन सख्त नियंत्रण में है। प्री-इलाज (डुबकी) के बाद पिघला हुआ जस्ता स्नान (450 डी डिग्री) में विसर्जन द्वारा गैल्वेनाइजेशन प्राप्त किया जाता है।
तकनीकी जानकारी-क्रॉस आर्म
उपर्युक्त सूचीबद्ध सबसे अधिक उपयोग किया जाने वाला डिज़ाइन है, और यह परी स्टील से बना है। और क्रॉस आर्म को क्रॉस बाहों और ध्रुव शाफ्ट दोनों पर पूर्व ड्रिलिंग छेद के माध्यम से बोल्ट से कनेक्ट ध्रुव शाफ्ट को तय किया जाएगा। अगर आपके पास है क्रॉस आर्म के लिए डिज़ाइन, सामग्री और कनेक्टिंग विधि पर कोई अन्य आवश्यकताएं, कृपया हमसे संपर्क करें।

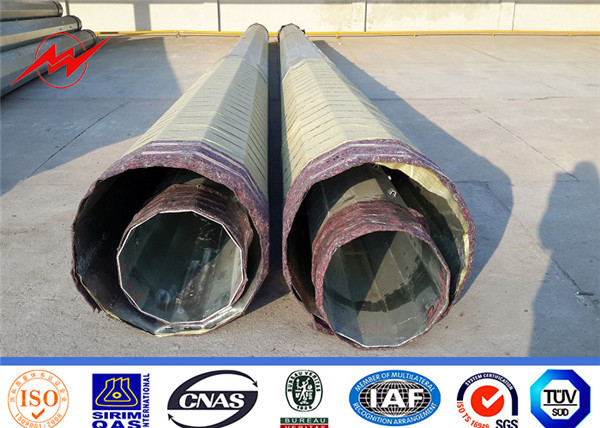

पैकेज
प्लास्टिक पेपर के साथ पैकिंग या ग्राहक के अनुरोध के अनुसार।
