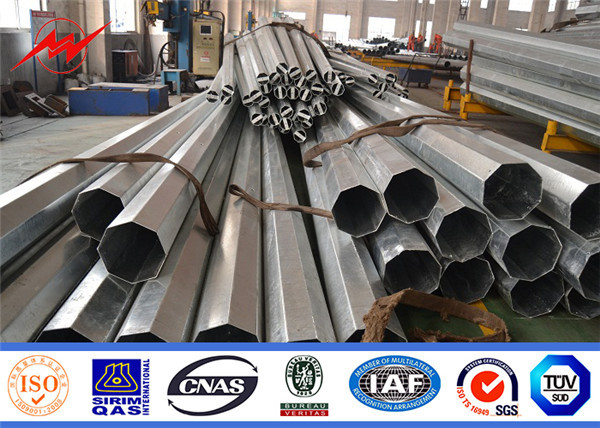

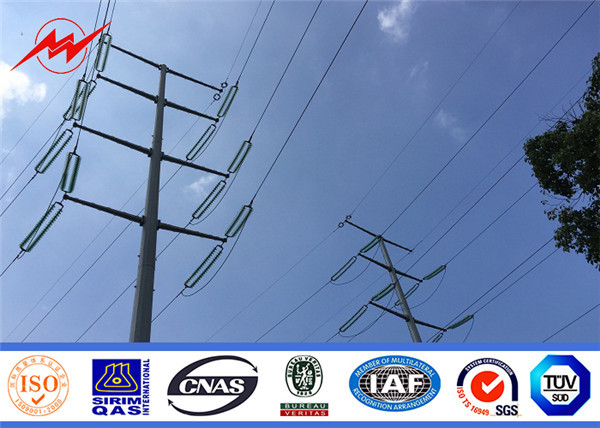

400 लाइन कोण 110kv 132 केवी पावर ट्रांसमिशन टॉवर, धातु पावर डंडे
विद्युत उपयोगिता ध्रुवों
,इस्पात उपयोगिता ध्रुवों
400 लाइन कोण 110kv 132 केवी पावर ट्रांसमिशन टॉवर, धातु पावर डंडे
400 लाइन कोण 110kv 132 केवी ट्रांसमिशन टावर थोक alibabasteel बिजली trasmission ध्रुव
इस्पात
सामग्री एनएफ एन 10025 के अनुसार है
मानक और एनएफ एन 10149 मानक, इसमें निम्नलिखित संपत्ति है।
-इल्ड शक्ति = 355 एन / मिमी 2
- शून्य शून्य से 20 डिग्री के नीचे समान रहता है।
- गैल्वेनाइजेशन एनएफए 35503 मानक कक्षा 1 के अनुसार है।
विशिष्टता:
| के लिए सूट | बिजली वितरण |
| आकार | Conoid, बहु पिरामिड, Columniform, बहुभुज या शंकुधारी |
| सामग्री | आमतौर पर क्यू 345 बी / ए 572, न्यूनतम उपज शक्ति> = 345 एन / मिमी 2 क्यू 235 बी / ए 36, न्यूनतम उपज शक्ति> = 235 एन / मिमी 2 क्यू 460, एएसटीएम 573 जीआर 65, जीआर 50, एसएस 400 से हॉट रोल्ड कॉइल, एसएस 4 9 0, एसटी 52- |
| Dimenstion की उदासीनता | + - 2% |
| शक्ति | 10 केवी ~ 550 केवी |
| सुरक्षा का पहलू | शराब बनाने के लिए सुरक्षा कारक: 8 ग्राउंडिंग वाइन के लिए सुरक्षा कारक: 8 |
| केजी में डिजाइन लोड | 300 ~ 1000 किलोग्राम से ध्रुव तक 50 सेमी तक पहुंचाया गया |
| निशान | ग्राहक आवश्यकता के अनुसार दंग या गोंद, उत्कीर्णन, एम्बॉस के माध्यम से नैन palte |
| सतह का उपचार | गर्म डुबकी गैल्वेनाइज्ड एएसटीएम ए 123 के बाद, रंग पॉलिएस्टर पावर या क्लाइंट द्वारा किसी अन्य मानक की आवश्यकता है |
| ध्रुवों के संयुक्त | मोड डालें, आंतरिक फ्लेक्स मोड, फेस मोड संयुक्त मोड |
| ध्रुव का डिजाइन | 8 ग्रेड के भूकंप के खिलाफ |
| हवा की गति | 160 किमी / घंटा। 30 मीटर / एस |
| न्यूनतम उपज शक्ति | 355 एमपीए |
| न्यूनतम अंतिम तन्य शक्ति | 4 9 0 एमपीए |
| अधिकतम परम तन्य शक्ति | 620 एमपीए |
| मानक | आईएसओ 9001 |
| प्रति खंड की लंबाई | बिना किसी पर्ची संयुक्त के 14m के भीतर |
| वेल्डिंग | हमारे पास पिछले दोष परीक्षण हैं। आंतरिक और बाहरी डबल वेल्डिंग बनाता है आकार में सुंदर वेल्डिंग वेल्डिंग मानक: एडब्ल्यूएस (अमेरिकन वेल्डिंग सोसाइटी) डी 1.1 |
| मोटाई | 1 मिमी से 30 मिमी |
| उत्पादन की प्रक्रिया | नई सामग्री परीक्षण → कटिंगज → मोल्डिंग या झुकना → Welidng (अनुदैर्ध्य) → आयाम सत्यापित → निकला हुआ किनारा वेल्डिंग → होल ड्रिलिंग → अंशांकन → Deburr → Galvanization या पाउडर कोटिंग, पेंटिंग → पुनरावृत्ति → थ्रेड → पैकेज |

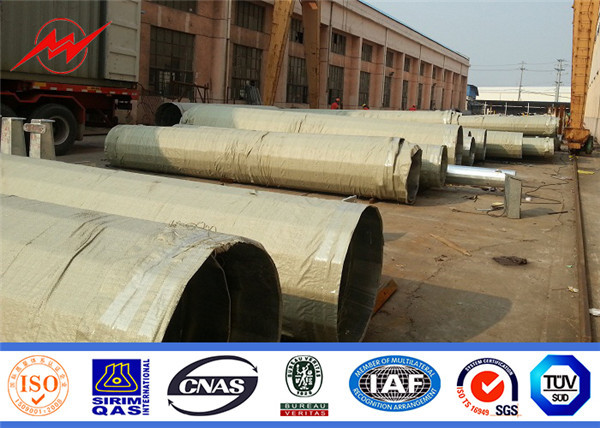

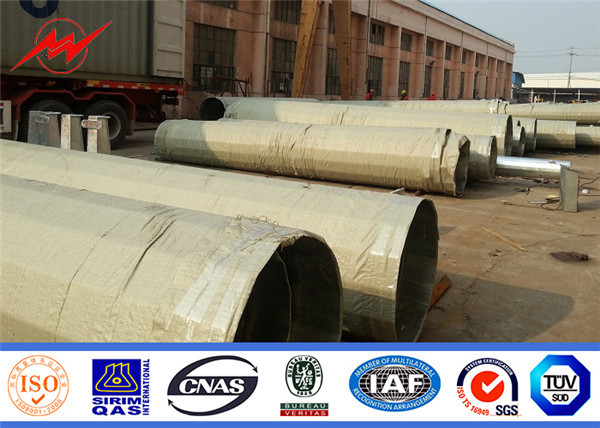

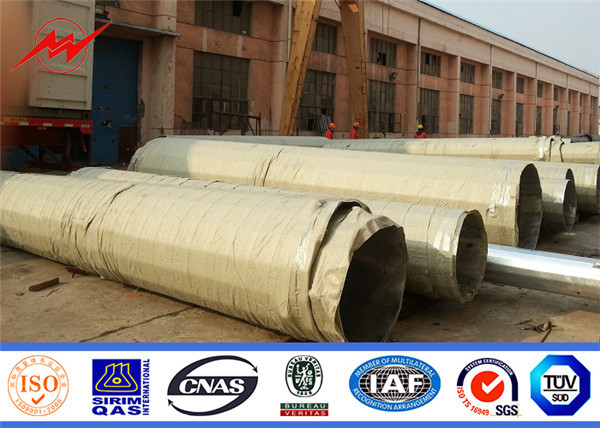

| संकुल | ऊपर और नीचे मैट या स्ट्रॉ बेल द्वारा सामान्य कवर के रूप में हमारे ध्रुव, वैसे भी ग्राहक द्वारा आवश्यक, प्रत्येक 40 एचसी या ओटी कर सकते हैं वास्तव में क्लाइंट पर कितने पीसी गणना गणना आधार लोड हो रहा है विनिर्देश और डेटा |
उत्पादन की प्रक्रिया
कच्चे माल परीक्षण → काटना → झुकना → वेल्डिंग (अनुदैर्ध्य) → आयाम सत्यापित → निकला हुआ किनारा वेल्डिंग → होल ड्रिलिंग → नमूना इकट्ठा → सतह साफ → जस्तीकरण या पाउडर कोटिंग, पेंटिंग → पुनरावृत्ति → पैकेज
निर्माण सहिष्णुता
-कंपोनेंट लंबाई: -25 मिमी से 75 मिमी
-Straightness: 2mm / मी
-विड्विंग डिग्री: 1 डिग्री प्रति 3 मीटर लंबाई
- औपचारिकता: अधिकतम 3% है
औसत व्यास: +/- 0.5%
-स्लिप लंबाई: +/- 150 मिमी
अधिक तस्वीर
