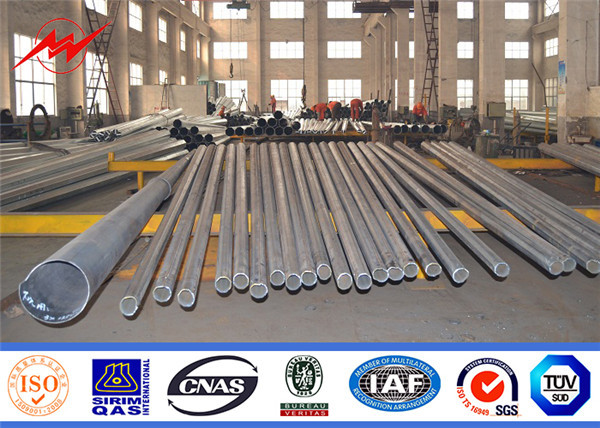

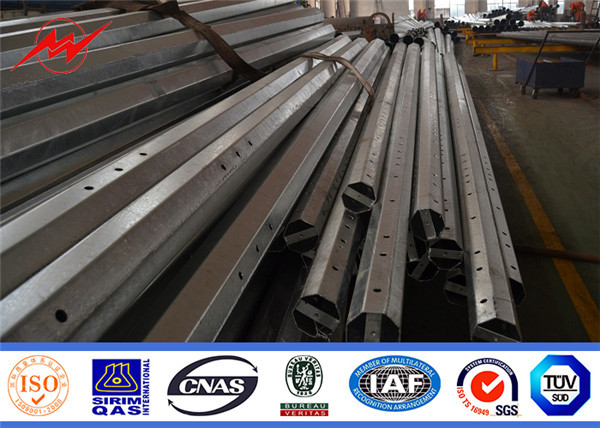

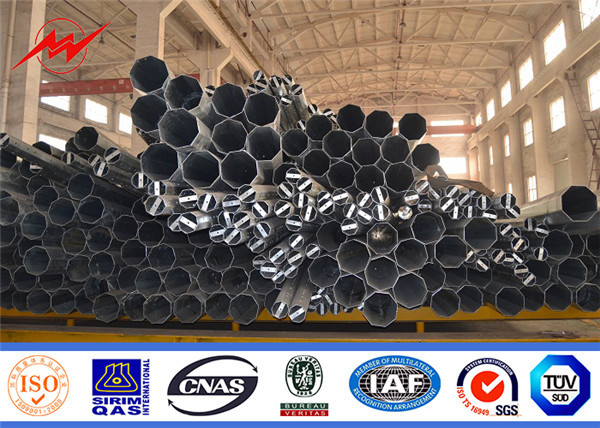

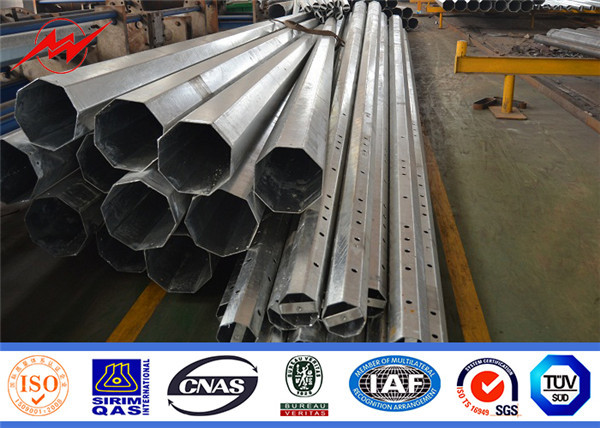

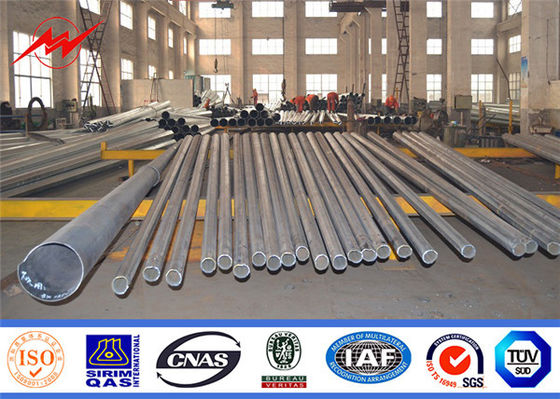

जस्तीकृत इलेक्ट्रिक स्टील ट्यूबलर टावर्स पावर ट्रांसमिशन लाइन 10 केवी -500 केवी
वाणिज्यिक प्रकाश ध्रुवों
,धातु प्रकाश ध्रुव
सामग्री का वर्णन:
आमतौर पर? क्यू 345 बी / ए 572, न्यूनतम उपज शक्ति> = 345 एन / मिमी 2
क्यू 235 बी / ए 36, न्यूनतम उपज शक्ति> = 235 एन / मिमी 2
क्यू 460, एएसटीएम 573 जीआर 65, जीआर 50, एसएस 400, एसएस 4 9 0, एसटी 52- से हॉट रोल्ड कॉइल
निर्माण सहिष्णुता
-कंपोनेंट लंबाई: -25 मिमी से 75 मिमी
-Straightness: 2 मिमी / मी
-विड्विंग डिग्री: 1 डिग्री प्रति 3 मीटर लंबाई
- औपचारिकता: अधिकतम 3% है
औसत व्यास: +/- 0.5%
-स्लिप लंबाई: +/- 150 मिमी
विशिष्टता:
| के लिए सूट | बिजली वितरण |
| आकार | Conoid, बहु पिरामिड, Columniform, बहुभुज या शंकुधारी |
| सामग्री | आमतौर पर क्यू 345 बी / ए 572, न्यूनतम उपज शक्ति> = 345 एन / मिमी 2 क्यू 235 बी / ए 36, न्यूनतम उपज शक्ति> = 235 एन / मिमी 2 क्यू 460, एएसटीएम 573 जीआर 65, जीआर 50, एसएस 400 से हॉट रोल्ड कॉइल, एसएस 4 9 0, एसटी 52- |
| Dimenstion की उदासीनता | + - 2% |
| शक्ति | 10 केवी ~ 550 केवी |
| सुरक्षा का पहलू | शराब बनाने के लिए सुरक्षा कारक: 8 ग्राउंडिंग वाइन के लिए सुरक्षा कारक: 8 |
| केजी में डिजाइन लोड | 300 ~ 1000 किलोग्राम से ध्रुव तक 50 सेमी तक पहुंचाया गया |
| निशान | ग्राहक आवश्यकता के अनुसार दंग या गोंद, उत्कीर्णन, एम्बॉस के माध्यम से नैन palte |
| सतह का उपचार | गर्म डुबकी गैल्वेनाइज्ड एएसटीएम ए 123 के बाद, रंग पॉलिएस्टर पावर या क्लाइंट द्वारा किसी अन्य मानक की आवश्यकता है |
| ध्रुवों के संयुक्त | मोड डालें, आंतरिक फ्लेक्स मोड, फेस मोड संयुक्त मोड |
| ध्रुव का डिजाइन | 8 ग्रेड के भूकंप के खिलाफ |
| हवा की गति | 160 किमी / घंटा। 30 मीटर / एस |
| न्यूनतम उपज शक्ति | 355 एमपीए |
| न्यूनतम अंतिम तन्य शक्ति | 4 9 0 एमपीए |
| अधिकतम परम तन्य शक्ति | 620 एमपीए |
| मानक | आईएसओ 9001 |
| प्रति खंड की लंबाई | बिना किसी पर्ची संयुक्त के 14m के भीतर |
| वेल्डिंग | हमारे पास पिछले दोष परीक्षण हैं। आंतरिक और बाहरी डबल वेल्डिंग बनाता है आकार में सुंदर वेल्डिंग वेल्डिंग मानक: एडब्ल्यूएस (अमेरिकन वेल्डिंग सोसाइटी) डी 1.1 |
| मोटाई | 1 मिमी से 30 मिमी |
वेल्डिंग
हमारे पास पिछले दोष परीक्षण है। आंतरिक और बाहरी डबल वेल्डिंग वेल्डिंग आकार में सुंदर बनाता है
वेल्डिंग मानक: एडब्ल्यूएस (अमेरिकन वेल्डिंग सोसाइटी) डी 1.1
सतह का उपचार
गर्म डुबकी गैल्वेनाइज्ड एएसटीएम ए 123, रंग पॉलिएस्टर पावर या क्लाइंट द्वारा किसी अन्य मानक के बाद आवश्यक है।
गुणवत्ता नियंत्रण
हम ISO9001-2008 के मानक का सख्ती से पालन करते हैं। विनिर्देश / मानकों के उत्पाद अनुपालन सुनिश्चित करने के लिए उत्पादन के प्रत्येक चरण में गुणवत्ता पहले स्थान पर है। कच्चे माल के चरण से तैयार उत्पाद और वितरण तक की प्रत्येक प्रक्रिया के दौरान अत्यधिक प्रशिक्षित निरीक्षण इंजीनियरों द्वारा सावधानीपूर्वक निरीक्षण किए जाते हैं।
