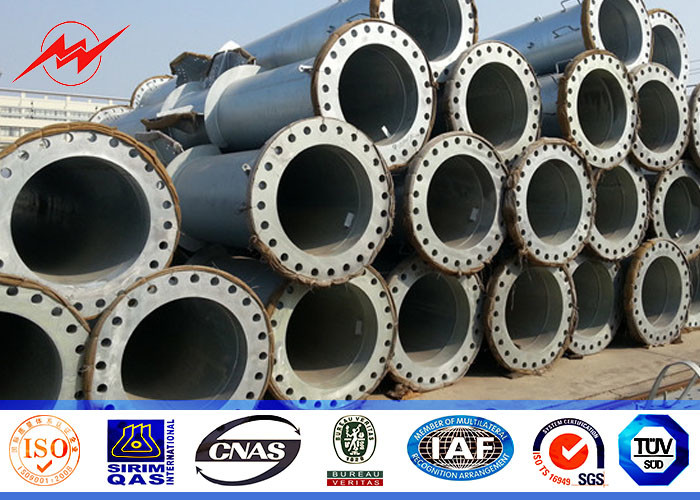

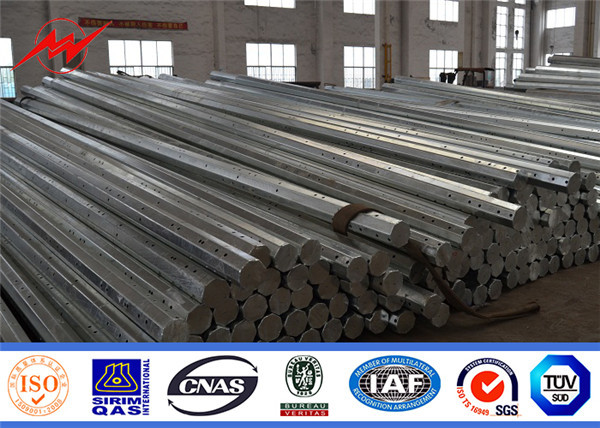

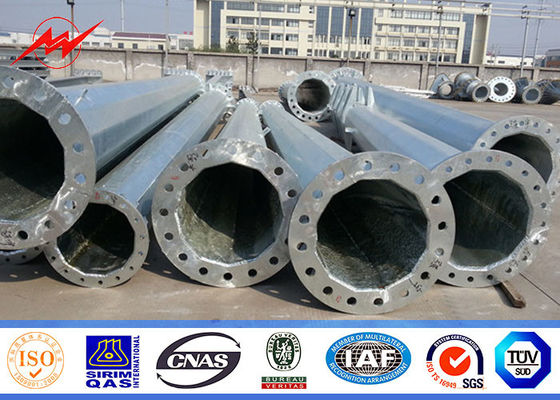

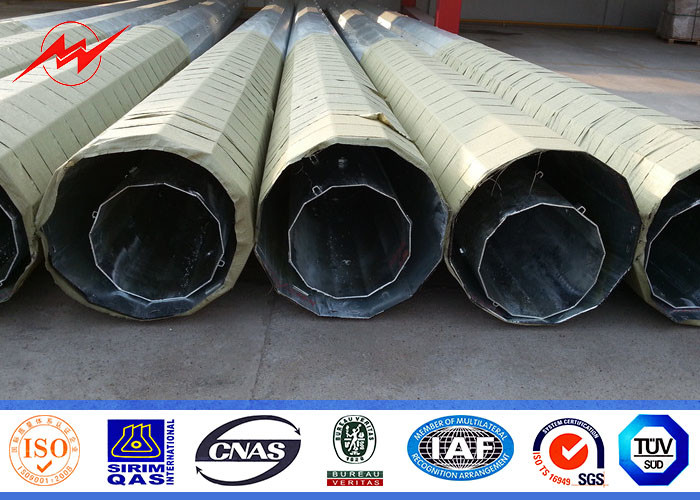

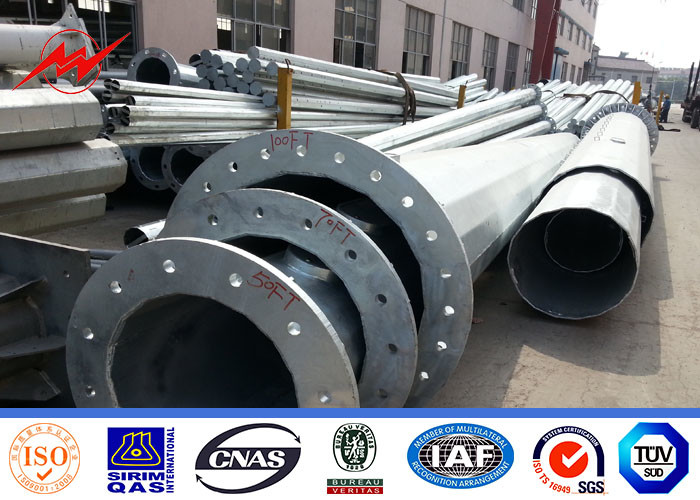

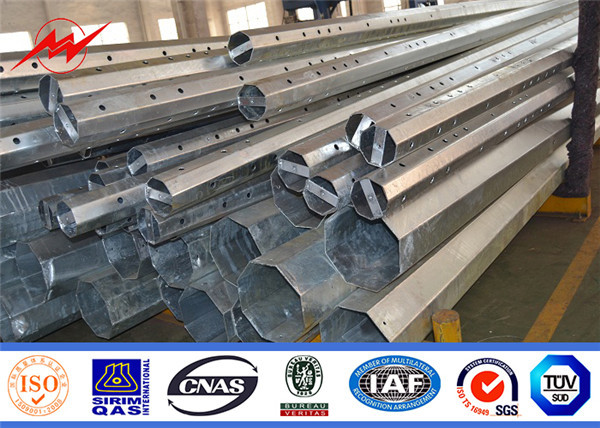

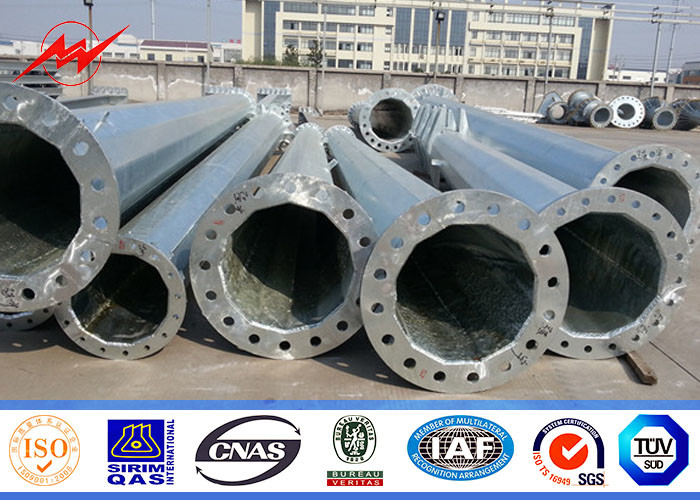

स्पिन प्रेस्ट्रेस कंक्रीट इलेक्ट्रिक पोल गैल्वनाइजेशन ट्रांसमिशन लाइन स्टील पोल डिस्ट्रीब्यूशन
स्टील पावर ध्रुव
,ट्रांसमिशन लाइन ध्रुवों
स्टील ट्रांसमिशन गैल्वनाइजेशन डिस्ट्रीब्यूशन इलेक्ट्रिकल पावर पोल, स्पिन प्रेस्ट्रेस कंक्रीट पोल
विशेष विवरण
सामग्री: | हॉट रोल्ड स्टील, क्यू 235, क्यू 345, एस 235, या अनुकूलित |
ध्रुव की ऊंचाई | 3 एम -15 मीटर |
लंबाई | 16 मीटर के भीतर एक बार पर्ची संयुक्त के बिना बना |
दीवार की मोटाई | 2.5 मिमी -20 मिमी या वैकल्पिक |
ध्रुव का आकार: | गोल, बहुभुज, अष्टकोणीय, Conial |
आर्म का प्रकार: | एकल हाथ, डबल बांह, या क्लींस के अनुरोध के अनुसार |
आवेदन: | सड़क, एवेन्यू, सड़क, एक्सप्रेसवे, पार्क, वर्ग |
तापमान सीमा | -35 डिग्री सेल्सियस ~ + 45 डिग्री सेल्सियस |
अधिकतम हवा वेग | 160 किमी / घंटा के आंगनवादी वायु दाब |
आधार प्लेट घुड़सवार | बेस प्लेट स्क्वायर, अष्टकोणीय या आकार में गोल है जिसमें ग्राहक की आवश्यकता के अनुसार एंकर बोल्ट और आयाम के लिए स्लॉट छेद होते हैं। |
जमीन घुड़सवार | ग्राहक की आवश्यकता के अनुसार भूमिगत दफनाया गया। |
अफ्रीका के बाजार में निर्यात इलेक्ट्रिक स्टील ध्रुवों के लिए विशिष्टता
| इलेक्ट्रिक ध्रुव विशिष्टता-कांगो | ||||||
| ऊंचाई | लोड (केएन) | शीर्ष व्यास (मिमी) | नीचे व्यास (मिमी) | दीवार मोटाई (मिमी) | ध्रुव आकार | लोड ऊंचाई (मिमी) |
| 8M | 2.5 | 100 | 210 | 2.75 | 8 | 6.2 |
| 8M | 5 | 120 | 290 | 2.75 | 8 | 6.2 |
| 8M | 6.5 | 130 | 330 | 2.75 | 8 | 6.2 |
| 8M | 8 | 170 | 360 | 2.75 | 8 | 6.2 |
| 8M | 10 | 180 | 405 | 2.75 | 8 | 6.2 |
| 10M | 1 1 | 145 | 334 | 3 | 12 | 8 |
| 11M | 6 | 120 | 246 | 3 | 12 | 8.9 |
| 11.8m | 5 | 150 | 355 | 3 | 8 | 9.4 |
| 11.8m | 6.5 | 180 | 400 | 3 | 8 | 9.4 |
| 11.8m | 8 | 190 | 440 | 3 | 8 | 9.4 |
| 11.8m | 10 | 190 | 450 | 3.5 | 8 | 9.4 |
| 11.8m | 12.5 | 220 | 500 | 3.5 | 8 | 9.4 |
| 11.8m | 16 | 230 | 560 | 3.5 | 8 | 9.4 |
| 11.8m | 20 | 240 | 585 | 4 | 8 | 9.4 |
| 11.8m | 25 | 260 | 655 | 4 | 8 | 9.4 |
| 11.8m | 32 | 260 | 660 | 5 | 8 | 9.4 |
परिचय
इलेक्ट्रिक पावर टॉवर में कोण स्टील टॉवर, पतला ट्यूबलर स्टील, ट्रांसफार्मर सबस्टेशन फ्रेमवर्क, पावर प्लांट फ्रेमवर्क आदि शामिल हैं।
इलेक्ट्रिक पावर टावर जमीन पर गिल्ड तारों और इमारतों की ऋषि दूरी को रखते हुए बिजली के तारों को बांधने का इस्पात संरचना फ्रेम है। उपस्थिति के अनुसार, पावर टावर को कांच के प्रकार के टावर, बिल्ली के सिर के प्रकार टावर, शांग प्रकार टावर, गण प्रकार टावर और डॉलीफोर्म टावर में विभाजित किया जा सकता है। आवेदन के आधार पर, पावर टावर को तनाव प्रकार टावर, रैखिक प्रकार टावर, कोण प्रकार टावर, ट्रांसपोजिशन टाइप टावर, टर्मिनल टाइप पावर टावर और क्रॉसिंग टाइप पावर टावर से अलग किया जा सकता है। सभी टावरों की डिज़ाइन सुविधा अंतरिक्ष ट्रस संरचना है, जो एकल समकक्ष कोण स्टील द्वारा बनाई गई है, क्यू 235 (ए 3 एफ) और क्यू 345 (16 एमएन) की सामग्री और ध्रुव भागों को जोड़ने के लिए कतरनी बल के काले बोल्ट का उपयोग कर रही है। टावर में मुख्य रूप से कोण स्टील होता है, जो स्टील प्लेट और बोल्ट को जोड़ता है, कुछ स्टील प्लेट वेल्डिंग का घटक हिस्सा है, कॉलम पैर के रूप में। गर्म ज़िनिफिकेशन एंटीकोरोरोजन, परिवहन, निर्माण और निर्माण करने वाला सरल टावर भाग बहुत आसान है। आम तौर पर टावर के मुख्य ध्रुव पर ढेर का उपयोग करें जो श्रमिकों की चढ़ाई के लिए ऊंचाई 60 मीटर से कम है।
स्टील ट्यूब टावर मुख्य रूप से उच्च वोल्टेज ट्रांसमिशन लाइनों के बीच उपयोग करता है, जिसमें शीर्ष पर बिजली की छड़ी लटकती जगह होती है, बोल्ट कनेक्टिंग टावर बॉडी क्रॉस आर्म के साथ जिसमें तारों की लटकती जगह होती है। टावर की चौराहे की सतह oblong है, और टावर और क्रॉस आर्म की चौराहे सतह macroaxis 0 से 9 0 डिग्री कोण है। व्यावहारिक अनुप्रयोग में, कच्चे माल को आइंडॉन्ग चौराहे सतह मैक्रोक्सिस के अधिकतम झुकाव पल को घुमाकर चौराहे की सतह की परिधि को कम करने के लिए बचाया जा सकता है।
मुख्य विशेषताएं
1. मूल्य अवधि: ईएसडब्ल्यू, एफओबी, सीएफआर या सीआईएफ।
कीमत में ध्रुव शाफ्ट, बेस प्लेट, क्रॉस आर्म और एंकर भाग शामिल हैं।
शिपिंग बंदरगाह: शंघाई बंदरगाह। एफओबी, सीएफआर या सीआईएफ मूल्य के लिए, कृपया निर्दिष्ट करें कि आपको कौन सा सटीक मॉडल चाहिए, और हमें अपनी ऑर्डर मात्रा बताएं ताकि हम स्थानीय परिवहन शुल्क और समुद्री माल की गणना कर सकें।
2. MOQ: अनुकूलित के लिए 1 सेट
3. भुगतान: जमा के रूप में टी / टी द्वारा आम तौर पर 30%, शिपमेंट से पहले दृष्टि में टी / टी या एल / सी द्वारा शेष राशि। अन्य भुगतान मार्ग पर बातचीत की जा सकती है।
4. प्रसव के समय: सामान जमा करने के बाद 10 कार्यदिवसों के भीतर शिपमेंट के लिए तैयार हो सकते हैं।
5 वारंटी: 30 साल
6. सतह उपचार: गर्म डुबकी galvanization
