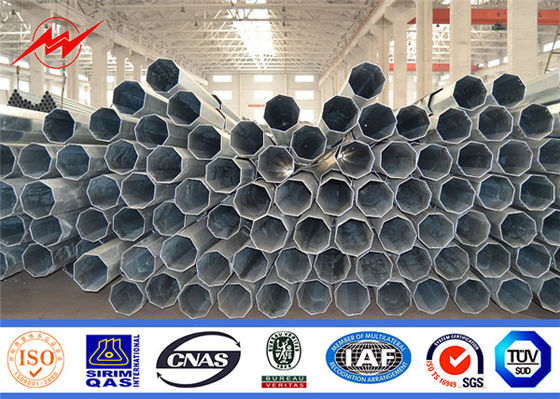

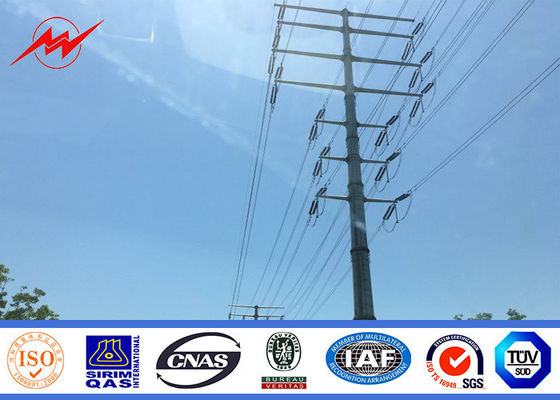

लाइन निर्माता कोण स्टील ट्रांसमिशन डबल सर्किट ट्यूबलरपोल 220kv 132kv पावर हाई वोल्टेज टॉवर
मिल्की वे उपयोगिता उद्योग के लिए विभिन्न प्रकार के ध्रुवों का निर्माण करती है। इन स्टील के खंभों को डिज़ाइन किया गया है और यह सुनिश्चित करने के लिए परीक्षण किया गया है कि टॉवर प्रतिरोध, भार क्षमता और ऊँचाई सुनिश्चित करने के लिए सभी टॉवर के आवेदन की आवश्यकताओं को पूरा करते हैं। उपलब्ध एंकर और / या प्रत्यक्ष एम्बेड शैलियों।
सामान्य टिप्पणी:
निर्माता चित्र सभी डंडों के लिए उपलब्ध हैं
डंडे को किसी भी विन्यास में संशोधित किया जा सकता है
किसी भी आवश्यकताओं के लिए उपलब्ध ट्रांसमिशन और वितरण हथियार
अतिरिक्त अधिशेष पोल सूचीबद्ध होने और इस सूची में शामिल होने की प्रक्रिया में हैं
अपने अधिशेष स्टील के खंभे बेचने के लिए हमें कॉल करें।
तंग क्षेत्रों के लिए उपलब्ध मोटी शाफ्ट प्लेट के साथ अतिरिक्त 30 अण्डाकार पोल, विशेष रूप से फुटपाथों के पीछे।
तकनीकी डाटा शीट (F = 5KN)
| आयाम | 10 मी | 11m | 11.8m | 13M | 14 मीटर | 16M | 18 मी |
| डि (मिमी) | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| डी 2 (मिमी) | 360 | 380 | 400 | 400 | 410 | 445 | 475 |
| टी (मिमी) | 3 | 3 | 3 | 3 | 3.5 | 3.75 | 3.75 |
| ज (एम) | 1.6 | 1.8 | 1.9 | 2.1 | 2.3 | 2.6 | 3 |
संबंध प्रकार
1. संयुक्त प्रकार
2. निकला हुआ किनारा प्रकार
मानक गौण
-ऊपर की प्लेट
-बेस प्लेट
-बॉटम स्ट्रिप
-अच्छे छेद
-खून चढ़ना
-एंकर बोल्ट
-बिटुमेन सुरक्षा
-बिना अंकन
-उपयोग योग्य सीढ़ी
उपलब्ध फाउंडेशन के प्रकार
प्रत्यक्ष एंबेडमेंट
एंकर बोल्ट / बेस प्लेट
वाइब्रेटरी स्टील कैसन
उपलब्ध फ़िनिश
एएसटीएम A123 प्रति जस्ती
जस्ती पर पेंट, काले स्टील पर पेंट
पाउडर कोटिंग
इन-ग्राउंड और बेस प्लेट माउंट की मानक विशेषताएं
इन-ग्राउंड घुड़सवार:
12-पक्षीय पोल शाफ्ट
वेल्डेड शीर्ष टोपी
बढ़ते छेद (यदि आवश्यक हो तो आपके विनिर्देशन के लिए)
पहचान पट्ट
नाममात्र जमीन रेखा से ऊपर M12 पृथ्वी बिंदु 250 मिमी
नाममात्र जमीन रेखा से ऊपर M24 अखरोट 250 मिमी (उठाने में सहायता के लिए)
नाममात्र ग्राउंड लाइन के नीचे 400 मिमी से ऊपर अतिरिक्त जमीनी जंग संरक्षण 200 मिमी
एंटी-सिंक पट्टियाँ
गर्म स्नान जस्ती खत्म
बेस प्लेट माउंटेड:
12-पक्षीय पोल शाफ्ट (40kN से 80kN)
16-पक्षीय पोल शाफ्ट (100kN और 120kN)
वेल्डेड शीर्ष टोपी
बढ़ते छेद (यदि आवश्यक हो तो आपके विनिर्देशन के लिए)
पहचान पट्ट
पोल बेस के ऊपर M12 अर्थ पॉइंट 250 मिमी
बेस प्लेट पर दो लिफ्टिंग गस्सेट
लंगर बोल्ट, टेम्पलेट, नट और वाशर
गर्म स्नान जस्ती खत्म
पूछताछ या खरीद की जानकारी
-सेल पोल की ऊंचाई और बल
-सीधे हाथ प्रकार और लंबाई, स्टील पोल में स्थापित करने की स्थिति
क्रॉस क्रॉस को ठीक करने की विधि (क्रॉस को स्थापित करने के लिए स्टील के पोल में वेल्ड करने के लिए एक या दो टेम्पलेट को जोड़ने या उपयोग करने के लिए बोल्ट का उपयोग करें)
स्टील पोल के सुरक्षा कारक
-हवा की गति
-रंग की चढ़ाई
-गंतव्य बंदरगाह
-अन्य।

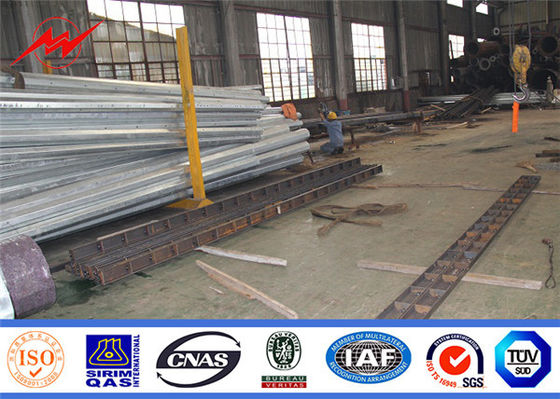

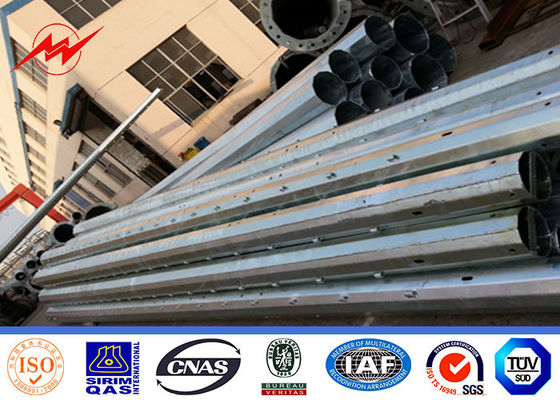

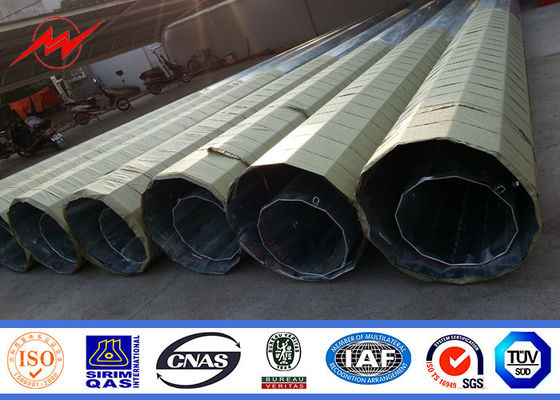

अधिक तस्वीरें:
कंपनी का परिचय:
Jiangsu मिल्की वे स्टील पोल, जो 1991 में स्थापित हुआ, चीन के शंघाई, पोर्ट के सबसे बड़े समुद्री बंदरगाह में से एक, चीन के पूर्व में वूशी में स्थित है।
हमारी कंपनी को पारेषण बिजली के खंभे, स्ट्रीट लाइट पोल, उच्च मस्तूल पोल और इतने पर सहित स्टील के खंभे के निर्माण पर 24 साल का अनुभव है।
हम 1991 के बाद से oversea देशों को निर्यात करते हैं और हमारे उत्पादों को अमेरिका, ऑस्ट्रेलिया, रूस, जर्मनी, स्पैन, फिलीपींस, मलेशिया, अफ्रीका और इतने पर सहित 70 से अधिक देशों और क्षेत्रों में वितरित किया गया है।
हम कई देशों में कई बड़े प्रोजेक्ट के सप्लायर हैं, जैसे दुबई टॉवर की स्ट्रीट लाइट पोल। सोची विंटर ओलंपिक गेम के लिए हाई मास्ट पोल और इसी तरह।
