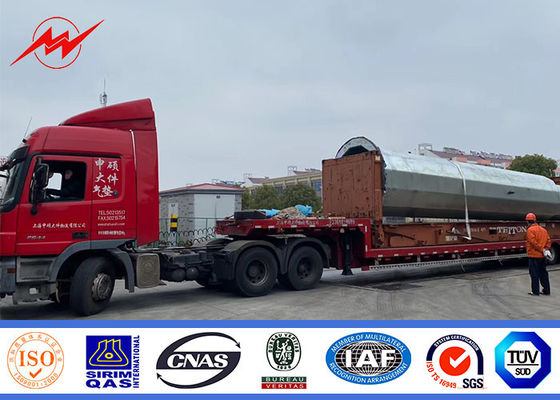

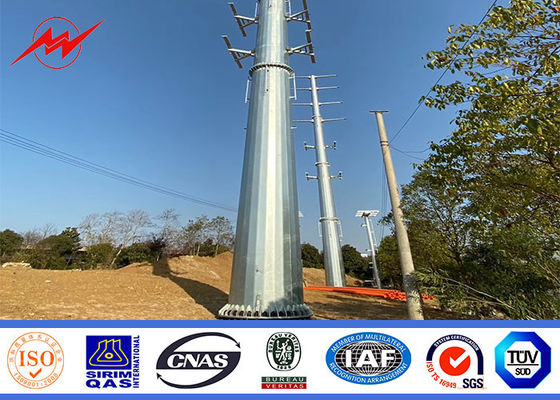

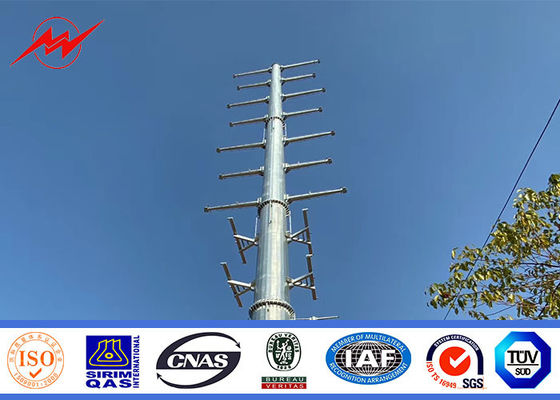

फिलीपींस एनजीसीपी पारंपरिक इलेक्ट्रिक मोनो पोल टॉवर 27 मीटर निकला हुआ किनारा प्रकार
मोनोपोल ट्रांसमिशन टॉवर
,मोनोपोल सेल टॉवर
सामग्री का विवरण:
आमतौर पर Q345B / A572, न्यूनतम उपज ताकत> = 345n / mm2
Q235B / A36, न्यूनतम उपज ताकत> = 235n / mm2
साथ ही Q460 से हॉट रोल्ड कॉइल, ASTM573 GR65, GR50, SS400, SS490, ST52 तक
निर्माण सहिष्णुता
-सामान्य लंबाई: -25 मिमी से 75 मिमी
-Straightness: 2 मिमी / मी
वर्तमान डिग्री: 1 ° प्रति 3 मीटर लंबाई
-सुधार: अधिकतम 3%
औसत व्यास: +/- 0.5%
-लिप्स की लंबाई: +/- 150 मिमी
विशिष्टता:
| के लिए सूट | बिजली वितरण |
| आकार | कॉनॉइड, मल्टी-पाइरामाइडल, कॉलमीनफॉर्म, पॉलीगोनल या शंक्वाकार |
| सामग्री | आमतौर पर Q345B / A572, न्यूनतम उपज ताकत> = 345n / mm2 Q235B / A36, न्यूनतम उपज ताकत> = 235n / mm2 साथ ही Q460 से हॉट रोल्ड कॉइल, ASTM573 GR65, GR50, SS400, SS490, ST52 तक- |
| बिच्छू की पीड़ा | + - 2% |
| शक्ति | 10 केवी ~ 550 केवी |
| सुरक्षा का पहलू | शराब के संचालन के लिए सुरक्षा कारक: 8 ग्राउंडिंग वाइन के लिए सुरक्षा कारक: 8 |
| किलोग्राम में डिज़ाइन लोड | पोल से 300 ~ 1000 किलोग्राम 50 सेमी पर लागू होता है |
| निशान | रिवर्ट या ग्लू के माध्यम से नैनी पलटे, ग्राहक की आवश्यकता के अनुसार उकेरें |
| सतह का उपचार | एएसटीएम ए 123 के बाद गर्म स्नान जस्ती रंग पॉलिएस्टर शक्ति या ग्राहक द्वारा किसी भी अन्य मानक की आवश्यकता है |

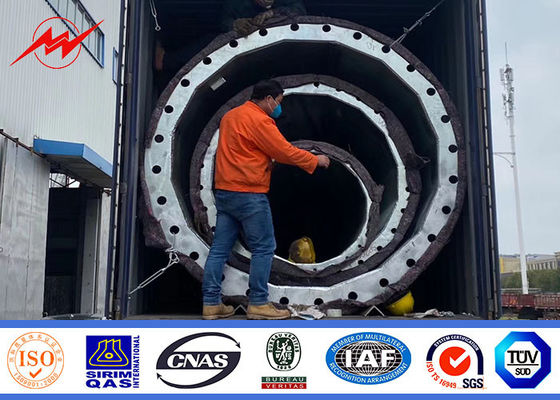

| ध्रुवों का संयुक्त | इन्सर्ट मोड, इनरफ्लंगे मोड, फेस टू ज्वाइंट मोड |
| पोल का डिजाइन | 8 ग्रेड के भूकंप के खिलाफ |
| हवा की गति | 160 किमी / घंटा। 30 मी। / से |
| न्यूनतम उपज ताकत | 355 एमपीए |
| न्यूनतम परम तन्य शक्ति | 490 mpa |
| अधिकतम परम तन्य शक्ति | 620 एमपीए |
| मानक | आईएसओ 9001 |
| प्रति सेक्शन की लंबाई | 14 मीटर के भीतर एक बार बिना पर्ची के संयुक्त रूप से |
| वेल्डिंग | हम पिछले दोष परीक्षण है। अनंत और बाहरी डबल वेल्डिंग बनाता है वेल्डिंग सुंदर आकार में वेल्डिंग मानक: AWS (अमेरिकन वेल्डिंग सोसाइटी) D 1.1 |
| मोटाई | 1 मिमी से 30 मिमी |
वेल्डिंग
हमारे पास पिछले दोष परीक्षण हैं। आंतरिक और बाहरी दोहरी वेल्डिंग वेल्डिंग को आकार में सुंदर बनाती है
वेल्डिंग मानक: AWS (अमेरिकन वेल्डिंग सोसाइटी) D 1.1
सतह का उपचार
एएसटीएम ए 123, कलर पॉलिएस्टर पावर या क्लाइंट द्वारा किसी अन्य मानक के बाद गर्म स्नान जस्ती।
गुणवत्ता नियंत्रण
हम सख्ती से ISO9001-2008 के मानक का पालन करते हैं। उत्पाद विनिर्देश / मानकों का उत्पाद अनुपालन सुनिश्चित करने के लिए उत्पादन के प्रत्येक चरण में गुणवत्ता पहले स्थान पर है। कच्चे माल के चरण से लेकर तैयार उत्पाद और वितरण तक हर प्रक्रिया के दौरान उच्च प्रशिक्षित निरीक्षण इंजीनियरों द्वारा सावधानीपूर्वक निरीक्षण किया जाता है।
