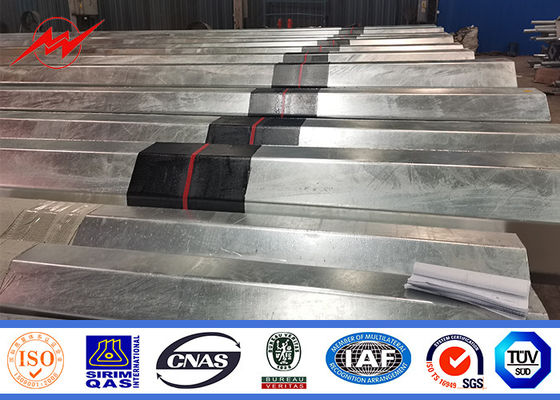

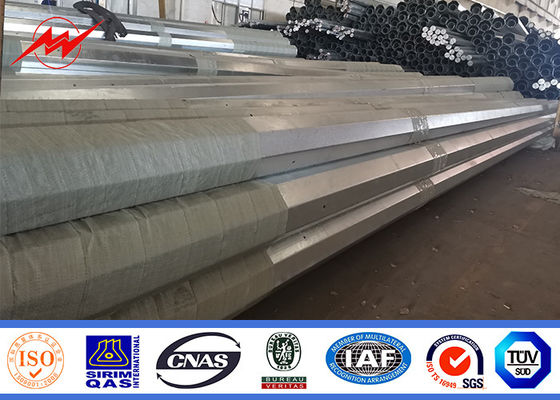

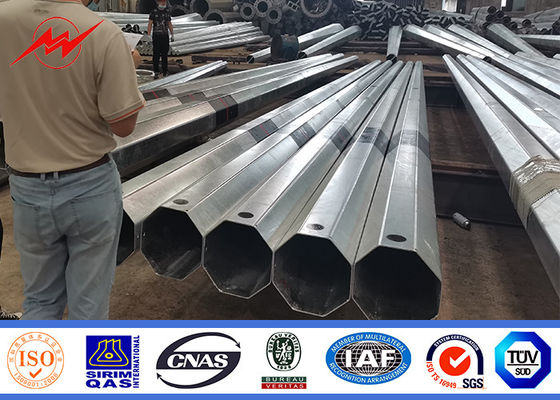

ट्रांसमिशन पोल के लिए 9M बिटुमेन दफन प्रकार जस्ती स्टील ट्यूबलर पोल आवेदन:
विनिर्देश
| ऊंचाई | लोड (दान) | शीर्ष व्यास (मिमी) | निचला व्यास (मिमी) | पोल मोटाई (मिमी) | अनुभाग | ध्रुव आकार |
| 9 एम | 200 | १२० | २१० | 3 | 1 | अष्टकोन |
| 9 एम | 325 | 130 | 270 | 3 | 1 | अष्टकोन |
| 9 एम | 350 | १२० | 240 | 3 | 1 | अष्टकोन |
| 11.8M | 800 | 140 | 332 | 4.5 | 1 | अष्टकोन |
| 11.8M | 1000 | 175 | 370 | 4.5 | 1 | अष्टकोन |
| १२एम | 800 | 140 | 332 | 4.5 | 2 | अष्टकोन |
| १२एम | 1000 | 175 | 370 | 4.5 | 2 | अष्टकोन |
| १३एम | 400 | १५० | 370 | 3 | 2 | अष्टकोन |
| १३एम | 800 | 200 | 475 | 3.5 | 2 | अष्टकोन |
| १३एम | १२५० | 240 | 590 | 3.5 | 2 | अष्टकोन |
सामग्री का विवरण:
1. डंडे उच्च गुणवत्ता वाले धातु संयंत्रों द्वारा बनाए जाते हैं, जिन्हें गर्म गैल्वेनाइज्ड एंटी-जंग उपचार के साथ बहु-पंक्ति शंकु के आकार के लंबवत स्टील बार में ढाला गया था
2. लाइट प्लेट फ्रेम उच्च गुणवत्ता वाले स्टेनलेस स्टील द्वारा बनाया गया है
3. स्टेनलेस स्टील के बन्धन बोल्ट और नट
| स्टील सामग्री ग्रेड | ||||||
| चीन जीबी | अमेरिका एएसटीएम एएसएमई | जापान JIS | यूरोपेन एन |
जेमनी शोर |
इंगलैंड बी एस |
अंतरराष्ट्रीय आईएसओ |
| करीब 1.6 करोड़ 14MnNd Q345 (एबीसीडीई) |
A572MGr.50 ए६३३एमजीआर.सी ए६३३एमजीआर.डी |
SM490A SM490B SM490C |
S355JR S355JOS 355J2G3 S355J2G ४एस३५५के२ जी३ S355K2G ४एस३५५एन S355NL |
St52-3 | 50ए 50बी 50सी ५०डी 50डीडी |
E355DD E355E Fe510B Fe510D |
| WH60/Q460 (सीडीई) |
A572MGr.65 | SM570 | S460N S460NL |
एसटीई460 | 55सी 55ई |
E460C E460D |
| क्यू२३५ ( ऐ बी सी डी) Q275 20 25 30 35 40 45 50 55 50Mn |
ए२८३एमजीआर.सी A283MGr.D १०२० १०२५ 1030 १०३५ १०४० १०४५ १०५० १०५५ १०५३ |
एसएस400 एसएम 400 (एबी) एसएस४९० S20CS22C S25C S28C S30C S33C S35C S38C S40C S43C S45C S48C S50C S53C S55C S58C SWRH52B |
S235JR S235JO S235J2G 3 1सी22 1सी25 1सी30 1सी35 1सी40 1सी45 1सी50 1सी55 2सी50 |
सेंट37-2 सेंट37-3 1सी22 1सी25 1सी30 1सी35 1सी40 1सी45 1सी50 1सी55 2सी50 |
४०ए 40बी 40सी ४०डी 1सी22 1सी25 1सी30 1सी35 1सी40 1सी45 1सी50 1सी55 2सी50 |
Fe360 ( ऐ बी सी डी) Fe430A C25E4 C30E4 C35E4 C40E4 C45E4 C50E4 C55E4 एसएल, एसएम |
वेल्डिंग
हमारे पास पिछले दोष परीक्षण हैं।आंतरिक और बाहरी डबल वेल्डिंग वेल्डिंग को आकार में सुंदर बनाती है
वेल्डिंग मानक: एडब्ल्यूएस (अमेरिकन वेल्डिंग सोसाइटी) डी 1.1
उत्पादन की प्रक्रिया
कच्चा माल परीक्षण → कटिंग → झुकने → वेल्डिंग (अनुदैर्ध्य) → आयाम सत्यापित → निकला हुआ किनारा वेल्डिंग → होल ड्रिलिंग → नमूना इकट्ठा → सतह साफ → गैल्वनीकरण या पाउडर कोटिंग, पेंटिंग → रिकैलिब्रेशन → पैकेज
सतह का उपचार
एएसटीएम ए 123, रंग पॉलिएस्टर पावर या क्लाइंट द्वारा किसी अन्य मानक के बाद गर्म डुबकी गैल्वेनाइज्ड।
विवरण:
मानक गौण
-ऊपर की प्लेट
-बेस प्लेट
-नीचे की पट्टी
-मानक छेद
- क्लाइंबिंग रूंग
-एंकर बोल्ट

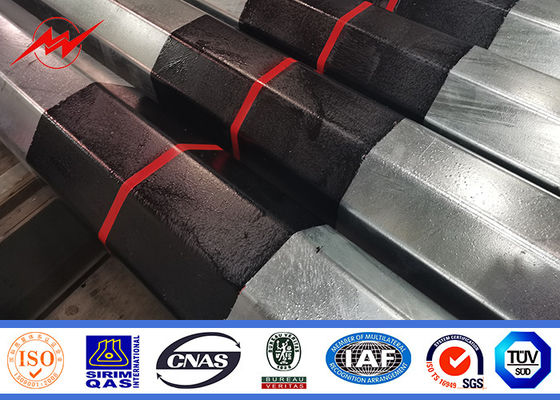

-बिटुमेन संरक्षण
-पेंटेड मार्किंग
-हटाने योग्य सीढ़ी
ये विद्युत पोल के मानक सहायक उपकरण हैं।
गुणवत्ता नियंत्रण
हम ISO9001-2008 के मानक का सख्ती से पालन करते हैं।उत्पाद विनिर्देश/मानकों के अनुपालन को सुनिश्चित करने के लिए उत्पादन के प्रत्येक चरण में गुणवत्ता पहले स्थान पर है।कच्चे माल के चरण से तैयार उत्पाद और वितरण तक हर प्रक्रिया के दौरान उच्च प्रशिक्षित निरीक्षण इंजीनियरों द्वारा सावधानीपूर्वक निरीक्षण किया जाता है।
