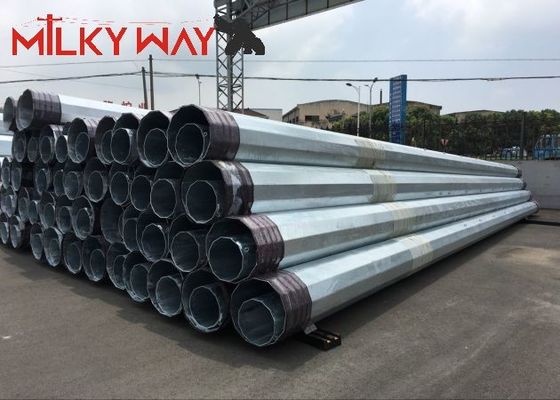

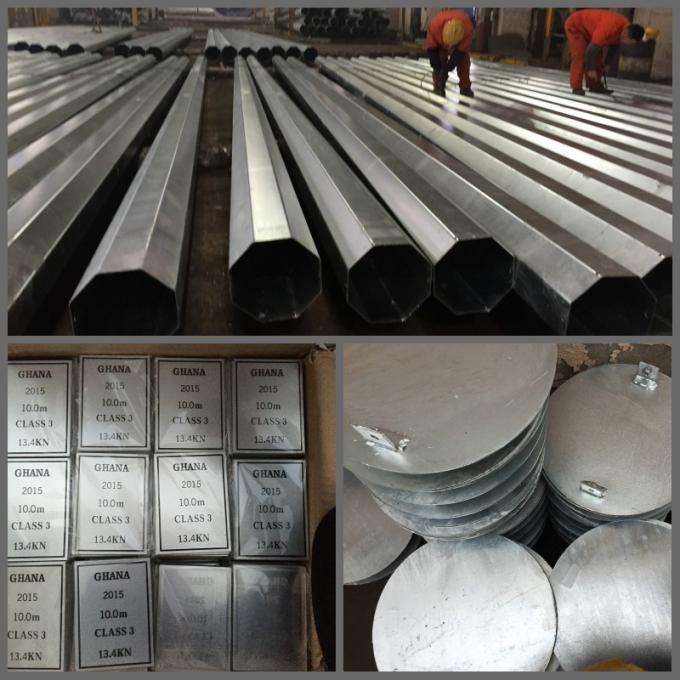

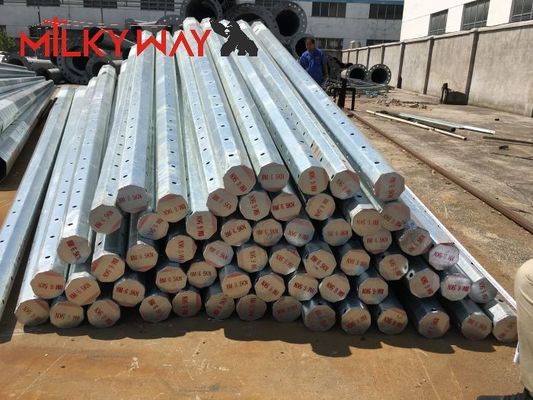

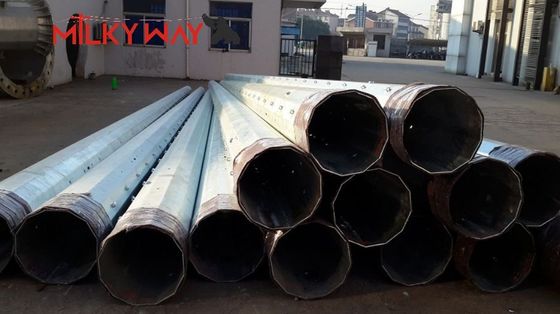

800dan 9m 12m 14m लोड अष्टकोणीय गर्म डुबकी जस्ती विद्युत शक्ति पोल
विनिर्देशः
| ऊँचाई | 9 मीटर 12 मीटर 14 मीटर |
| सूट के लिए | विद्युत ऊर्जा संचरण एवं वितरण |
| आकार | बहुभुज या शंक्वाकार |
| सामग्री |
सामान्यतः Q345B/A572, न्यूनतम उपज शक्ति ≥ 345 N/mm2 Q235B/A36, न्यूनतम आउटपुट शक्ति ≥ 235 N/mm2 साथ ही ASTM A572 GR65, GR50, SS400 से गर्म लुढ़का हुआ कॉइल |
| विद्युत क्षमता | 10kV से 220kV |
| आयाम की सहिष्णुता | ग्राहक की आवश्यकता के अनुसार। |
| सतह उपचार |
गर्म डुबकी गैल्वेनाइज्ड ASTM A 123 के अनुसार या किसी अन्य मानक के अनुसार ग्राहक द्वारा आवश्यक। |
| ध्रुवों का जोड़ | स्लिप जॉइंट, फ्लैंग्स से जुड़े |
| मानक | आईएसओ 9001:2008 |
| प्रत्येक खंड की लंबाई | एक बार बनने के बाद 14 मीटर के भीतर |
| वेल्डिंग मानक | AWS (अमेरिकन वेल्डिंग सोसाइटी) D 1.1 |
| मोटाई | 1 से 36 मिमी |
| उत्पादन प्रक्रिया |
कच्चे माल का परीक्षण → काटना → झुकाना → वेल्डिंग (लंबाई) →आकार सत्यापित करें →फ्लैंग वेल्डिंग →छेद ड्रिलिंग →नमूना इकट्ठा → सतह साफ→ गैल्वनाइजेशन या पाउडर कोटिंग, पेंटिंग →पुनर्मूल्यांकन →पैकेजिंग |
| पैकेज | प्लास्टिक कागज के साथ पैकिंग या ग्राहक के अनुरोध के अनुसार। |
स्टील
सामग्री का वर्णनःसामग्री एनएफ एन 10025 के अनुरूप है
मानक और एनएफ एन 10149 मानक,यह निम्नलिखित गुण है।
- उपज शक्ति = 355N/mm2
- कठोरता शून्य से नीचे 20 डिग्री के तहत समान रहता है.
- गैल्वनाइजेशन NFA35503 मानक वर्ग 1 के अनुसार है।
जस्तीकरण
मानकः NFA91121
गैल्वनाइजेशन की औसत मोटाई: 86μm से कम नहीं।
स्थापना
- विधानसभा के दौरान पोल पर सभी उपकरण निकालें।
- प्रत्येक खंड के ईपोल शाफ्ट के चारों ओर एक स्लिंग घुमाएं।
- शीर्ष खंड पर स्लिंग को एक पुली ब्लॉक पर फिक्स करें।
- निचले भाग पर स्लिंग कसकर तय है और गुरुत्वाकर्षण के केंद्र पर तय है।
- ऊपरी भाग के स्लिंग को कसकर स्टील के खंभे को ऊर्ध्वाधर बनायें।
- इस्पात पोल को ठीक करो।
- स्लिंग को हटा दें।
कंपनी का परिचय:
1991 में स्थापित जियांगसू मिल्की वे स्टील पोल्स चीन के पूर्व में वूशी में स्थित है, जो चीन के सबसे बड़े समुद्री बंदरगाहों में से एक शंघाई बंदरगाह के पास है।
हमारी कंपनी के पास ट्रांसमिशन पावर पोल, स्ट्रीट लाइट पोल, हाई मास्ट पोल आदि सहित स्टील पोल के उत्पादन पर 24 वर्षों का अनुभव है।
हमने 1991 से विदेशी देशों को निर्यात किया है और हमारे उत्पादों को अमेरिका, ऑस्ट्रेलिया, रूस, जर्मनी, स्पेन, फिलीपींस, मलेशिया,अफ्रीका आदि।.
हम कई देशों में कई बड़ी परियोजनाओं के आपूर्तिकर्ता हैं, जैसे दुबई टॉवर का स्ट्रीट लाइट पोल, सोची शीतकालीन ओलंपिक खेलों के लिए उच्च मास्ट पोल आदि।
