एएसटीएम ए 123 गैल्वनाइजेशन मानक में 50 केएन भार क्षमता और 5 मिमी मोटाई के साथ 11 एम शंकु विद्युत शक्ति पोल
मिल्की वे उपयोगिता उद्योग के लिए विभिन्न प्रकार के खंभे का निर्माण करता है। इन इस्पात खंभे को मोड़ प्रतिरोध, भार क्षमता,और ऊंचाई सभी टावर के आवेदन के लिए आवश्यकताओं को पूरा. एंकर और/या प्रत्यक्ष एम्बेड शैलियों उपलब्ध हैं।
सामान्य नोट्स:
सभी डंडे के लिए उपलब्ध निर्माता के चित्र
ध्रुवों को किसी भी विन्यास में संशोधित किया जा सकता है
किसी भी आवश्यकता के लिए उपलब्ध ट्रांसमिशन और वितरण हथियार
अतिरिक्त अधिशेष ध्रुवों को सूचीबद्ध करने और इस सूची में जोड़ने की प्रक्रिया चल रही है
हमें अपने अतिरिक्त इस्पात खंभे बेचने के लिए फोन करें।
विशेष रूप से फुटपाथों के पीछे संकीर्ण क्षेत्रों के लिए उपलब्ध मोटी शाफ्ट प्लेट के साथ अतिरिक्त 30 दीर्घवृत्तीय पोल।
तकनीकी डेटा शीट ((F=5KN)
| आयाम | 10 मीटर | 11 मीटर | 11.8 मीटर | 13 मीटर | चौदह मीटर | 16 मीटर | 18 मीटर |
| डीआई ((मिमी) | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| D2 ((मिमी) | 360 | 380 | 400 | 400 | 410 | 445 | 475 |
| T(मिमी) | 3 | 3 | 3 | 3 | 3.5 | 3.75 | 3.75 |
| h(m) | 1.6 | 1.8 | 1.9 | 2.1 | 2.3 | 2.6 | 3 |
कनेक्शन प्रकार
1. जोड़ों का प्रकार
2फ्लैंज प्रकार
मानक सहायक उपकरण
- शीर्ष प्लेट
- बेस प्लेट
- निचला पट्टी
- मानक छेद
- सीढ़ी चढ़ना
- एंकर बोल्ट
-बिटुमेन सुरक्षा
-चित्रित चिह्न
- हटाने योग्य सीढ़ी
उपलब्ध नींव के प्रकार
प्रत्यक्ष सम्मिलन
एंकर बोल्ट/बेस प्लेट
वाइब्रेटर स्टील कैसन
उपलब्ध परिष्करण
ASTM A123 के अनुसार जस्ती
जस्ती पर पेंट, काले स्टील पर पेंट
पाउडर कोटिंग
ग्राउंड में और बेस प्लेट में माउंट किए गए मानक विशेषताएं
जमीन में घुड़सवारः
12 पक्षीय पोल शाफ्ट
वेल्डेड टॉप कैप
घुड़सवार छेद (यदि आवश्यक हो तो आपके विनिर्देश के अनुसार)
पहचान पत्र
M12 नाममात्र ग्राउंड लाइन से 250 मिमी ऊपर का पृथ्वी बिंदु
M24 नट 250 मिमी नाममात्र ग्राउंड लाइन से ऊपर (उत्तोलन में सहायता के लिए)
जमीन में अतिरिक्त संक्षारण सुरक्षा नाममात्र जमीन रेखा से 200 मिमी ऊपर से 400 मिमी नीचे तक
सिंक विरोधी पट्टियाँ
गर्म डुबकी जस्ती खत्म
आधार प्लेट घुड़सवारः
12 पक्षीय पोल शाफ्ट (40kN से 80kN)
16 पक्षीय पोल शाफ्ट (100kN & 120kN)
वेल्डेड टॉप कैप
घुड़सवार छेद (यदि आवश्यक हो तो आपके विनिर्देश के अनुसार)
पहचान पत्र
M12 ध्रुव के आधार से 250 मिमी ऊपर पृथ्वी बिंदु
आधार प्लेट पर दो उठाने के गसेट
लंगर बोल्ट, टेम्पलेट्स, नट्स और वाशर
गर्म डुबकी जस्ती खत्म

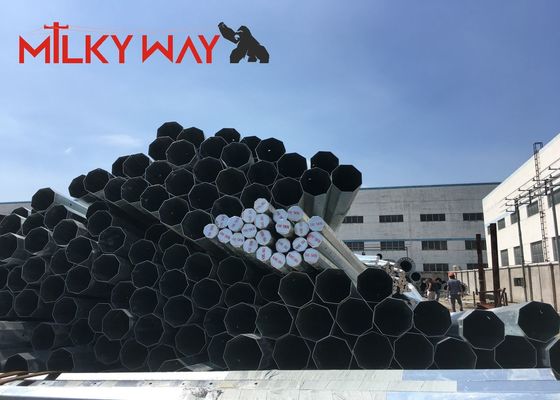

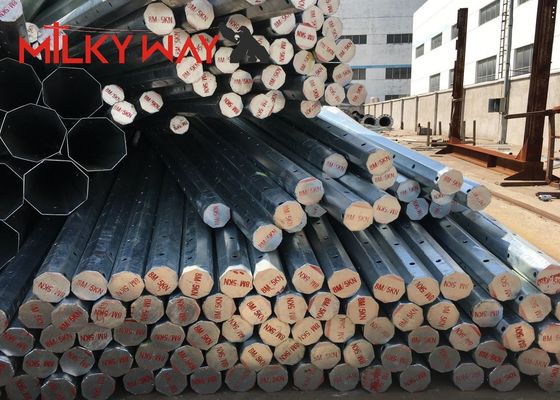

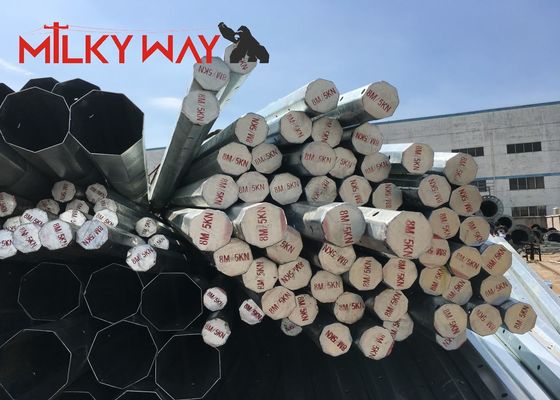

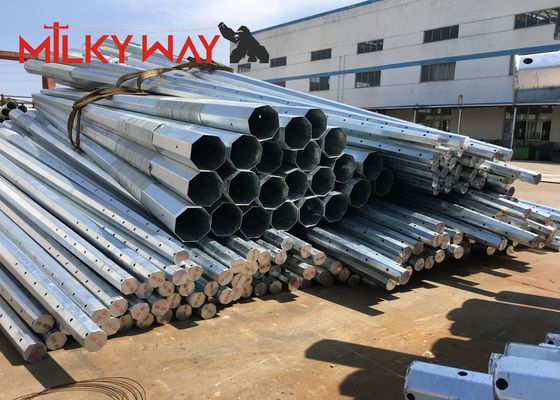

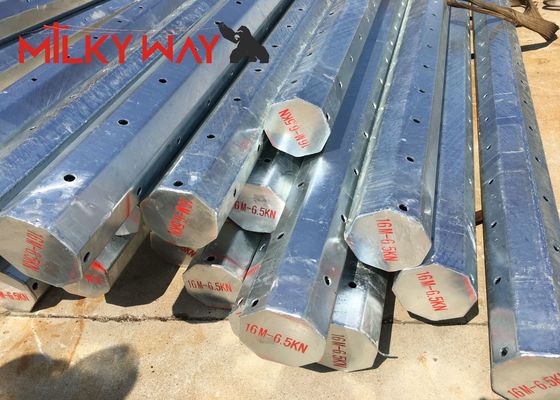

उत्पाद गैलरी
पूछताछ या खरीद के लिए जानकारी
- स्टील पोल ऊंचाई और शक्ति
क्रॉस आर्म प्रकार और लंबाई, स्टील पोल में स्थापित करने की स्थिति
-क्रॉस आर्म को ठीक करने की विधि ((क्रॉस आर्म को स्थापित करने के लिए कनेक्ट करने के लिए बोल्ट का उपयोग करें या स्टील पोल में वेल्ड करने के लिए एक या दो टेम्पलेट का उपयोग करें)
स्टील पोल का सुरक्षा कारक
- हवा की गति
- चढ़ाई की सीढ़ी का प्रकार
-गंतव्य बंदरगाह
-अन्य।
अधिक चित्रः
कंपनी का परिचय:
1991 में स्थापित जियांगसू मिल्की वे स्टील पोल्स चीन के पूर्व में वूशी में स्थित है, जो चीन के सबसे बड़े समुद्री बंदरगाहों में से एक शंघाई बंदरगाह के पास है।
हमारी कंपनी के पास ट्रांसमिशन पावर पोल, स्ट्रीट लाइट पोल, हाई मास्ट पोल आदि सहित स्टील पोल के उत्पादन पर 24 वर्षों का अनुभव है।
हमने 1991 से विदेशी देशों को निर्यात किया है और हमारे उत्पादों को अमेरिका, ऑस्ट्रेलिया, रूस, जर्मनी, स्पेन, फिलीपींस, मलेशिया,अफ्रीका आदि।.
हम कई देशों में कई बड़ी परियोजनाओं के आपूर्तिकर्ता हैं, जैसे दुबई टॉवर का स्ट्रीट लाइट पोल, सोची शीतकालीन ओलंपिक खेलों के लिए उच्च मास्ट पोल आदि।
