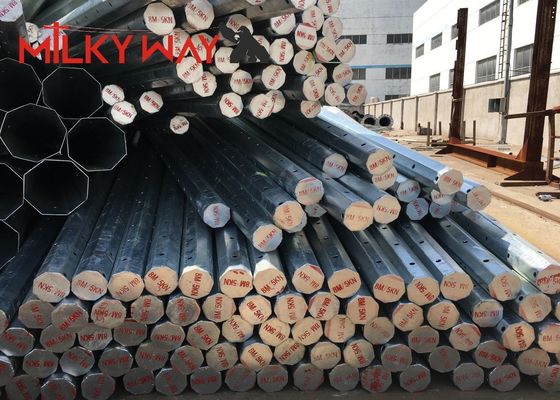

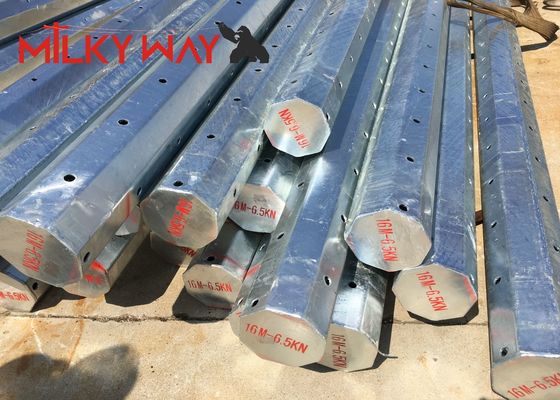

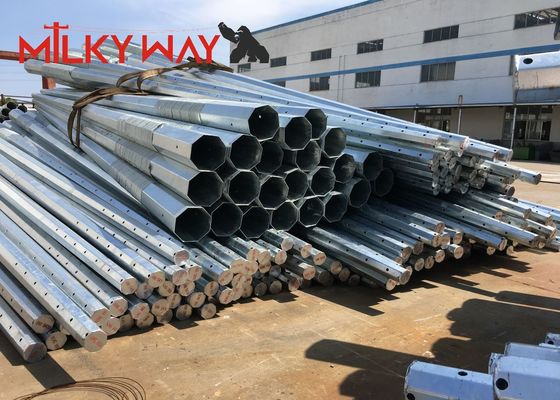

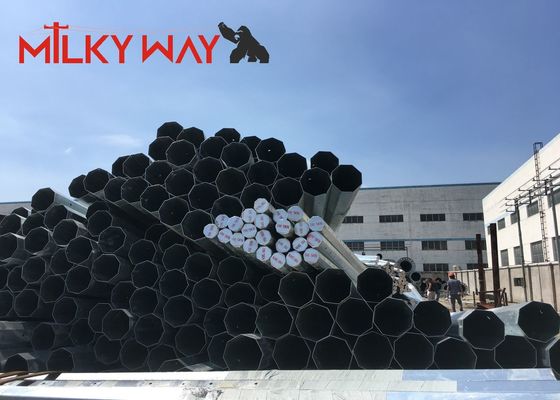

11.8m 800 daN कैमरून इलेक्ट्रिक ट्रांसमिशन के लिए हॉट डिप गैल्वनाइजेशन स्टील पावर पोल
स्टील
सामग्री एनएफ एन 10025 के अनुरूप है
मानक और एनएफ एन 10149 मानक,यह निम्नलिखित गुण है।
- उपज शक्ति = 355N/mm2
- कठोरता शून्य से नीचे 20 डिग्री के तहत समान रहता है.
- गैल्वनाइजेशन NFA35503 मानक वर्ग 1 के अनुसार है।
विनिर्देशः
| सूट के लिए | विद्युत वितरण |
| आकार | कनोइड, बहु-पिरामिड, स्तंभ, बहुभुज या शंकु |
| सामग्री | आम तौर पर Q345B/A572,न्यूनतम उपज शक्ति>= 345n/mm2 Q235B/A36,न्यूनतम उपज शक्ति>=235n/mm2 साथ ही Q460,ASTM573 GR65, GR50,SS400 से गर्म लुढ़का हुआ कॉइल, SS490 से ST52- |
| आयाम का टारलेंस | +- 2% |
| शक्ति | 10 केवी ~ 550 केवी |
| सुरक्षा कारक | वाइन के लिए सुरक्षा कारकः 8 ग्राउंडिंग वाइन के लिए सुरक्षा कारक: 8 |
| किलोग्राम में डिजाइन भार | ध्रुव से 50 सेमी तक 300 से 1000 किलोग्राम |
| चिह्न | नैन पैलेट रिवर या गोंद के माध्यम से, ग्राहक की आवश्यकता के अनुसार उत्कीर्ण, एम्बोस |
| सतह उपचार | गर्म डुबकी गैल्वेनाइज्ड ASTM A 123 के अनुसार, रंग पॉलिएस्टर शक्ति या ग्राहक द्वारा आवश्यक किसी भी अन्य मानक |
| ध्रुवों का जोड़ | सम्मिलित मोड, आंतरिक फ्लैंग मोड, आमने-सामने संयुक्त मोड |
| पोल का डिजाइन | 8 डिग्री के भूकंप के खिलाफ |
| हवा की गति | 160 किमी/घंटा 30 मीटर/सेकंड |
| न्यूनतम उपज शक्ति | 355 एमपीए |
| न्यूनतम अंतिम तन्यता शक्ति | 490 एमपीए |
| अधिकतम अंतिम तन्यता शक्ति | 620 एमपीए |
| मानक | आईएसओ 9001 |
| प्रत्येक खंड की लंबाई | 14 मीटर के भीतर एक बार बिना फिसलने वाले जोड़ के बनता है |
| वेल्डिंग | हमारे पास पिछले दोष परीक्षण है. आंतरिक और बाहरी डबल वेल्डिंग बनाता है वेल्डिंग सुंदर आकार में वेल्डिंग स्टैंडर्ड:AWS (अमेरिकन वेल्डिंग सोसाइटी) D 1.1 |
| मोटाई | 1 से 30 मिमी |
| उत्पादन प्रक्रिया | रेव मटेरियल टेस्ट → कटिंग → मोल्डिंग या झुकना → वेल्डिंग (लंबाई) →आकार सत्यापित →फ्लैंग वेल्डिंग →छेद ड्रिलिंग →कैलिब्रेशन →डेबुर→गल्वानाइजेशन या पाउडर कोटिंग,पेंटिंग →पुनर्मूल्यांकन →थ्रेड →पैकेजिंग |
| पैकेज | हमारे ध्रुवों को सामान्य रूप से ऊपर और नीचे मैट या भूसी के बैल से कवर किया जाता है, किसी भी तरह से भी कर सकते हैं निम्नलिखित ग्राहक द्वारा आवश्यक, प्रत्येक 40HC या ओटी कर सकते हैं लोड हो रहा है कि कितने पीसी वास्तव में ग्राहक पर गणना आधार होगा विनिर्देश और डेटा |
पूछताछ या खरीद के लिए जानकारी
- स्टील पोल ऊंचाई और शक्ति
क्रॉस आर्म प्रकार और लंबाई, स्टील पोल में स्थापित करने की स्थिति
-क्रॉस आर्म को ठीक करने की विधि ((क्रॉस आर्म को स्थापित करने के लिए कनेक्ट करने के लिए बोल्ट का उपयोग करें या स्टील पोल में वेल्ड करने के लिए एक या दो टेम्पलेट का उपयोग करें)
स्टील पोल का सुरक्षा कारक
- हवा की गति
- चढ़ाई की सीढ़ी का प्रकार
-गंतव्य बंदरगाह
-अन्य।
स्थापना
- विधानसभा के दौरान पोल पर सभी उपकरण हटा दें।
- प्रत्येक खंड के ईपोल शाफ्ट के चारों ओर एक स्लिंग घुमाएं।
- शीर्ष खंड पर स्लिंग को एक पुली ब्लॉक पर फिक्स करें।
- निचले भाग पर स्लिंग कसकर तय है और गुरुत्वाकर्षण के केंद्र पर तय है।
- ऊपरी भाग के स्लिंग को कसकर इस्पात पोल को ऊर्ध्वाधर बनाएं।
- इस्पात पोल को ठीक करो.
- स्लिंग को हटा दें।
कंपनी का परिचय:
1991 में स्थापित जियांगसू मिल्की वे स्टील पोल्स चीन के पूर्व में वूशी में स्थित है, जो चीन के सबसे बड़े समुद्री बंदरगाहों में से एक शंघाई बंदरगाह के पास है।
हमारी कंपनी के पास ट्रांसमिशन पावर पोल, स्ट्रीट लाइट पोल, हाई मास्ट पोल आदि सहित स्टील पोल के उत्पादन पर 24 वर्षों का अनुभव है।
हमने 1991 से विदेशी देशों में निर्यात किया है और हमारे उत्पादों को अमेरिका, ऑस्ट्रेलिया, रूस, जर्मनी, स्पेन, फिलीपींस, मलेशिया,अफ्रीका आदि।.
हम कई देशों में कई बड़ी परियोजनाओं के आपूर्तिकर्ता हैं, जैसे दुबई टॉवर का स्ट्रीट लाइट पोल, सोची शीतकालीन ओलंपिक खेलों के लिए उच्च मास्ट पोल आदि।
