विशेष विवरण:
प्रकार लंबाई |
45 फीट | 50 फीट | 55 फीट | 60 फीट | 65 फीट | 70 फीट |
13.75 मीटर | 15.25 मीटर | 16.80 मीटर | 18.30 मीटर | 19.85 मीटर | 21.35 मीटर | |
बी (0°–2°) | ||||||
शीर्ष व्यास (मिमी) | 200 | 200 | 200 | 200 | 200 | 200 |
बट व्यास (मिमी) | 345 | 370 | 395 | 415 | 435 | 455 |
मोटाई (मिमी) | 6 | 6 | 6 | 6 | 6 | 6 |
ई (2°–15°) | ||||||
शीर्ष व्यास (मिमी) | 200 | 200 | 200 | 200 | 200 | 200 |
बट व्यास (मिमी) | 545 | 585 | 625 | 660 | 700 | 740 |
मोटाई (मिमी) | 6 | 6 | 6 | 6 | 6 | 6 |
सी (15°–30°) | ||||||
शीर्ष व्यास (मिमी) | 250 | 250 | 250 | 250 | 250 | 250 |
बट व्यास (मिमी) | 600 | 645 | 690 | 730 | 770 | 805 |
मोटाई (मिमी) | 6 | 6 | 6 | 6 | 6 | 6 |
डी (30°–90°) | ||||||
शीर्ष व्यास (मिमी) | 300 | 300 | 300 | 300 | 300 | 300 |
बट व्यास (मिमी) | 680 | 730 | 725 | 765 | 755 | 790 |
मोटाई (मिमी) | 6 | 6 | 7 | 7 | 8 | 8 |
एचएस (0°–2°) | ||||||
शीर्ष व्यास (मिमी) | 200 | 200 | 200 | 200 | 200 | 200 |
बट व्यास (मिमी) | 340 | 360 | 385 | 400 | 420 | 440 |
मोटाई (मिमी) | 6 | 6 | 6 | 6 | 6 | 6 |
एचटी (2°–15°) | ||||||
शीर्ष व्यास (मिमी) | 200 | 200 | 200 | 200 | 200 | 200 |
बट व्यास (मिमी) | 485 | 520 | 550 | 580 | 615 | 645 |
मोटाई (मिमी) | 6 | 6 | 6 | 6 | 6 | 6 |
3टी (15°–30°) | ||||||
शीर्ष व्यास (मिमी) | 250 | 250 | 250 | 250 | 250 | 250 |
बट व्यास (मिमी) | 520 | 540 | 565 | 595 | 615 | 640 |
मोटाई (मिमी) | 6 | 6 | 6 | 6 | 6 | 6 |
3डी (30°–90°) | ||||||
शीर्ष व्यास (मिमी) | 300 | 300 | 300 | 300 | 300 | 300 |
बट व्यास (मिमी) | 585 | 620 | 650 | 680 | 715 | 765 |
मोटाई (मिमी) | 6 | 6 | 6 | 6 | 6 | 6 |
स्थापना
- असेम्बली के दौरान खंभे पर लगे सभी उपकरणों को हटा दें।
- प्रत्येक खंड के खंभे के शाफ्ट के चारों ओर एक स्लिंग घुमाएँ।
- शीर्ष खंड पर स्लिंग को एक पुली ब्लॉक पर ठीक करें।
- निचले खंड पर स्लिंग को कसकर बांधा जाता है और गुरुत्वाकर्षण के केंद्र पर तय किया जाता है।
- शीर्ष खंड के स्लिंग को कसकर स्टील के खंभे को सीधा करें।
- स्टील के खंभे को ठीक करें।
- स्लिंग हटा दें।

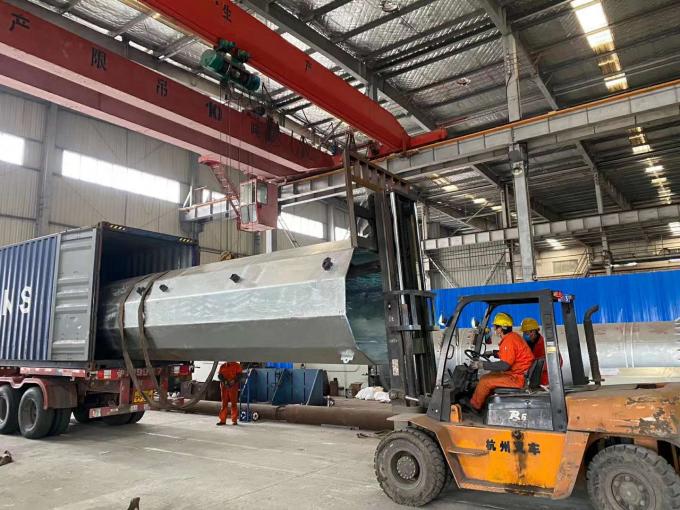

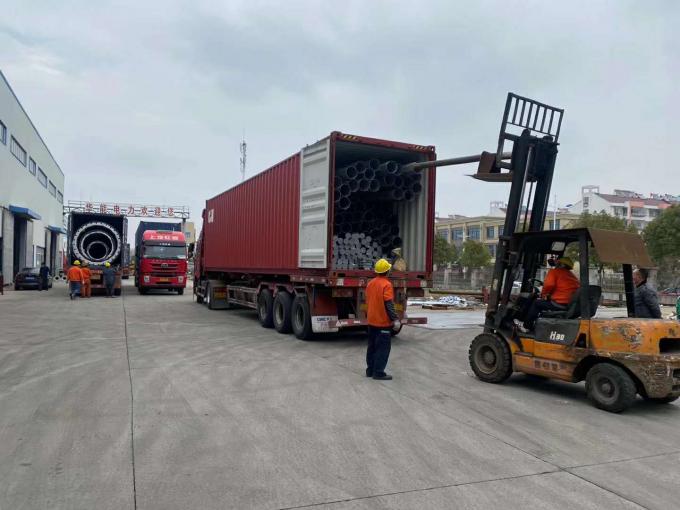

पैकेजिंग और शिपिंग

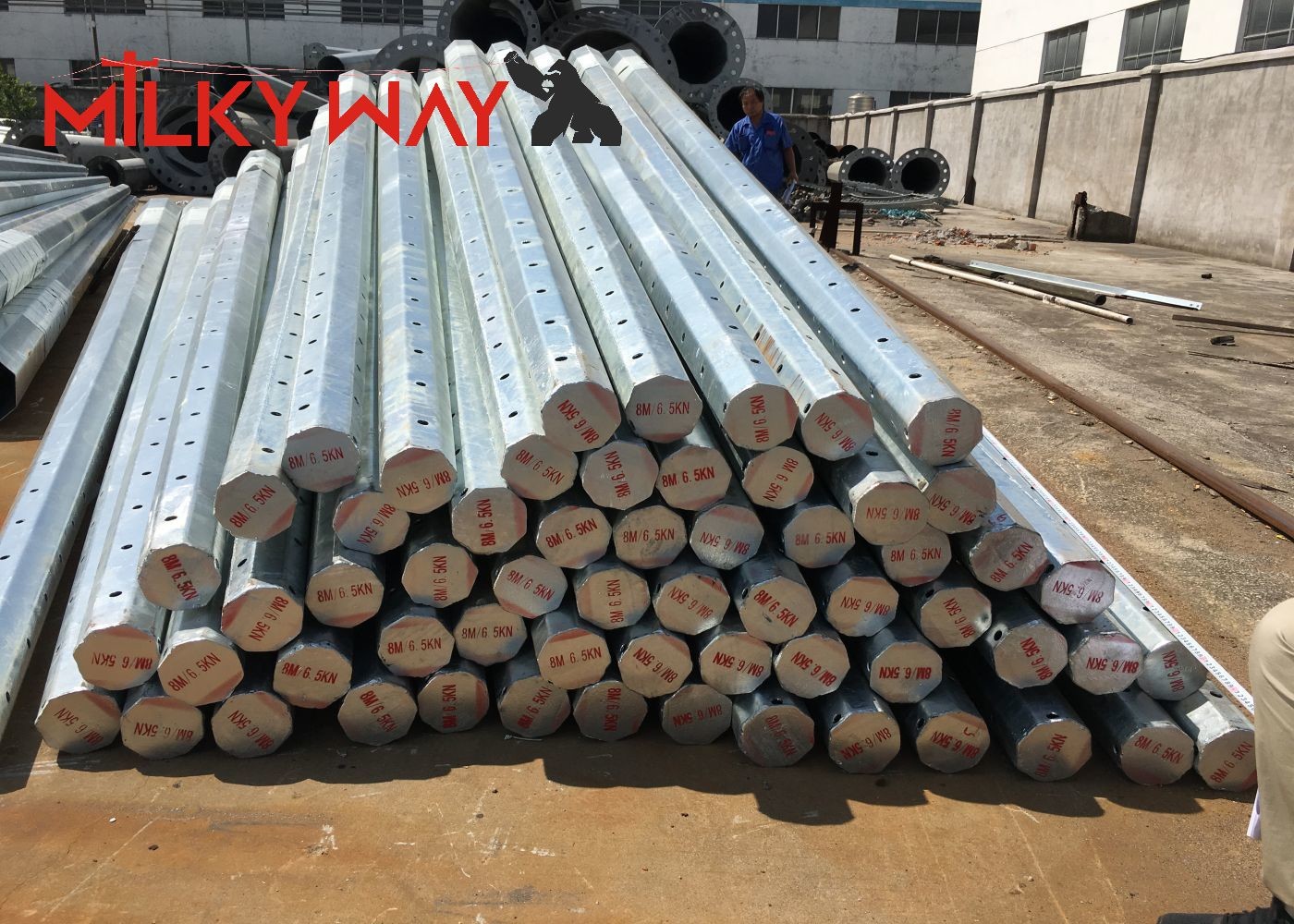

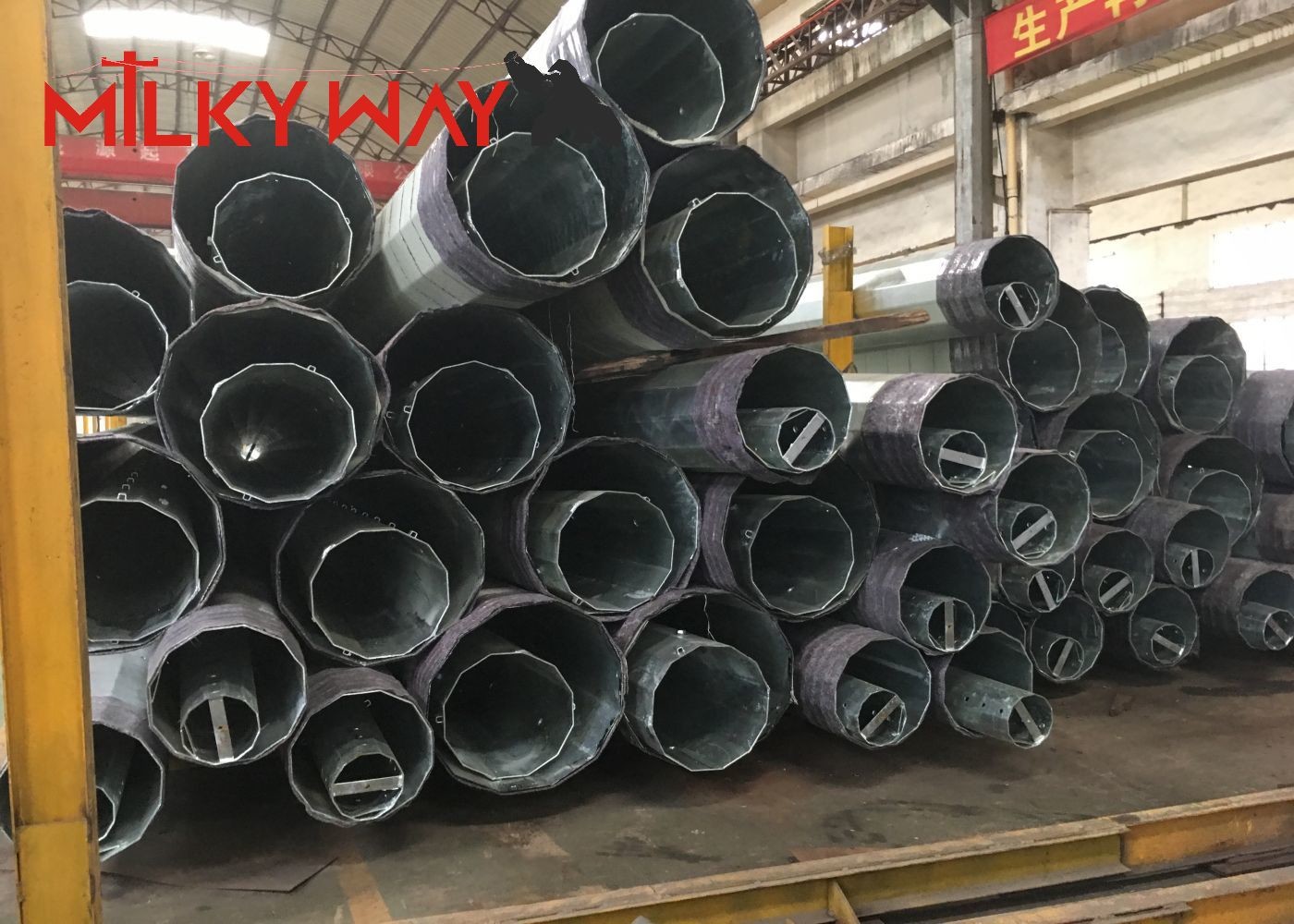

हमारे खंभे सामान्य रूप से शीर्ष और नीचे मैट या स्ट्रॉ बेल से ढके होते हैं और खंभों के बीच लकड़ी होती है ताकि खंभे के गैल्वनाइजेशन को नुकसान से बचाया जा सके, वैसे भी क्लाइंट की आवश्यकता के अनुसार भी हो सकता है, 40HC या OT की लोडिंग क्षमता की गणना क्लाइंट के वास्तविक विनिर्देश और डेटा के आधार पर की जा सकती है।
अक्सर पूछे जाने वाले प्रश्न:
1. मूल्य अवधि: EXW, FOB, CFR या CIF।

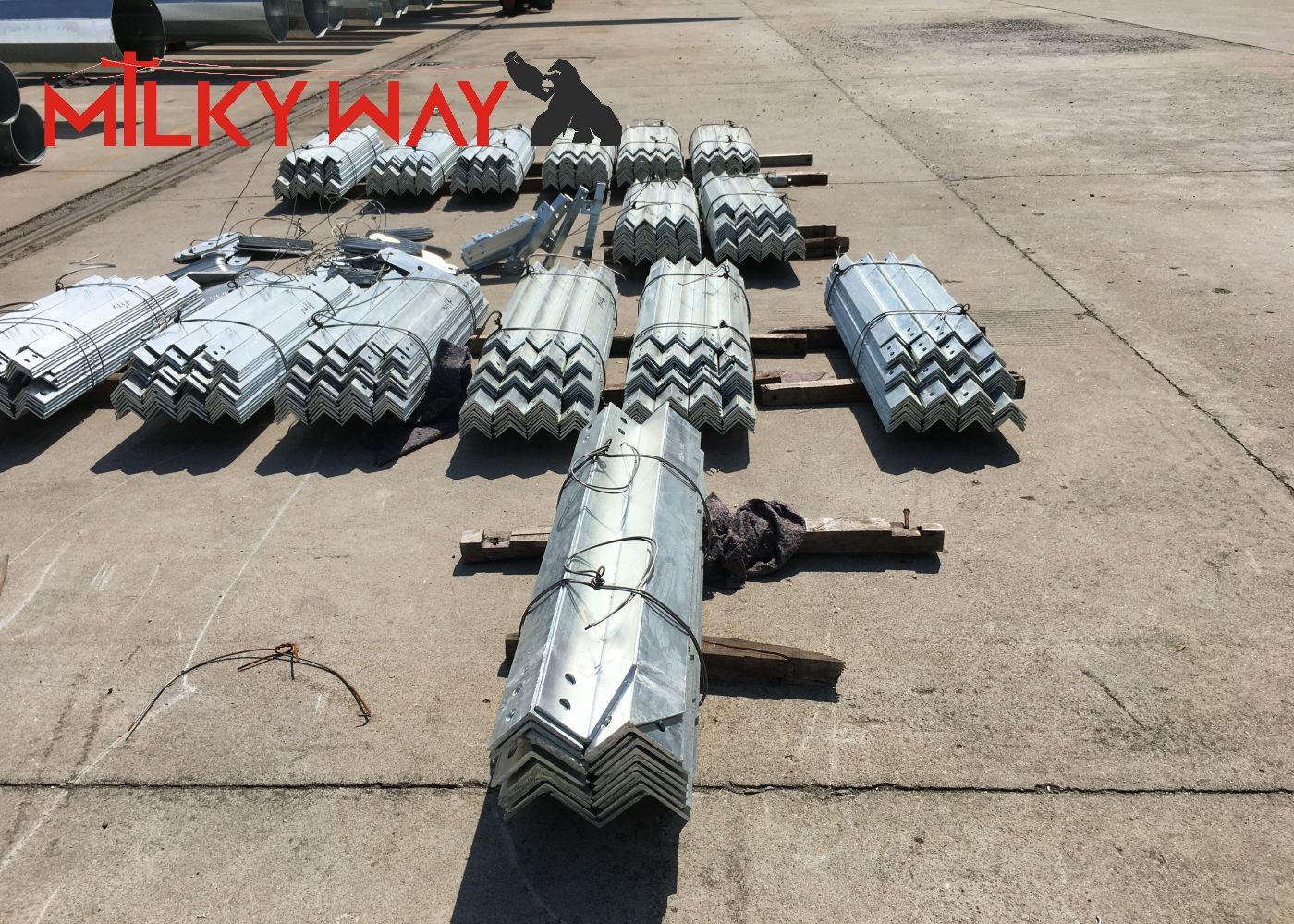

कीमत में खंभे का शाफ्ट, बेस प्लेट, क्रॉस आर्म और एंकर भाग शामिल हैं।
शिपिंग बंदरगाह: शंघाई बंदरगाह। एफओबी, सीएफआर या सीआईएफ मूल्य के लिए, कृपया निर्दिष्ट करें कि आपको कौन सा सटीक मॉडल चाहिए, और हमें अपनी ऑर्डर मात्रा बताएं ताकि हम स्थानीय परिवहन शुल्क और समुद्री माल की गणना कर सकें।
2. MOQ: अनुकूलित के लिए 1 सेट
3. भुगतान: आमतौर पर शिपमेंट से पहले दृष्टि में टी/टी द्वारा 30% जमा के रूप में, शेष टी/टी या एल/सी द्वारा। अन्य भुगतान तरीके पर बातचीत की जा सकती है।
4. डिलीवरी का समय: जमा राशि प्राप्त करने के 10 कार्य दिवसों के भीतर माल शिपमेंट के लिए तैयार हो सकता है।
5. वारंटी : 30 साल
6.सतह का उपचार: गर्म डुबकी गैल्वनाइजेशन

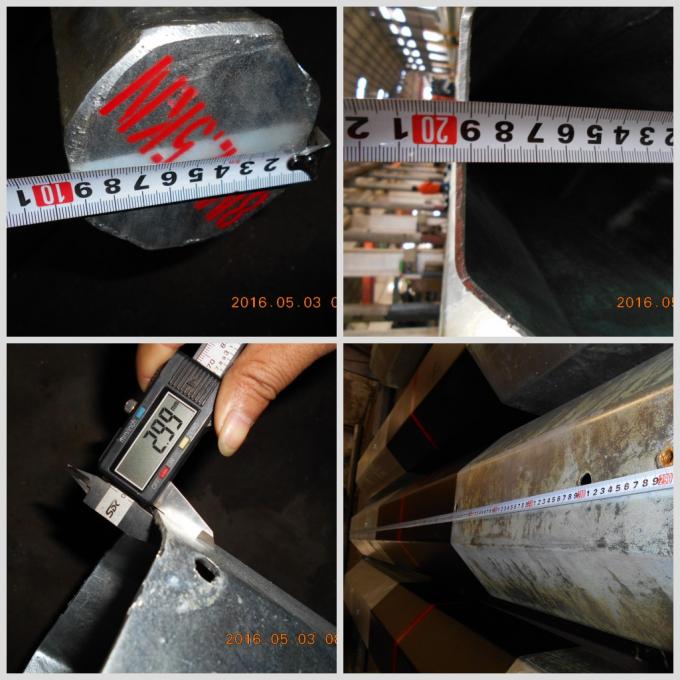

परीक्षण:
लोडिंग से पहले, हम ग्राहक की आवश्यकताओं के अनुसार तन्य परीक्षण कर सकते हैं।
