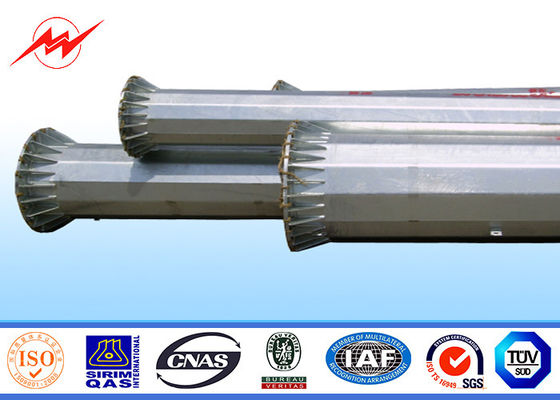

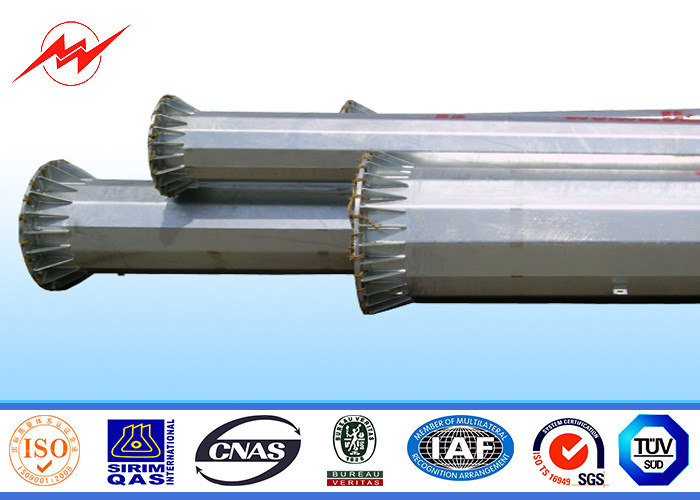

टूडे-स्टील बहुभुज डंडों के साथ ओवरहेड पावर-पारेषण लाइनें टॉरसोनल भार को चलाने के लिए अपनी महान क्षमता के कारण बेहद आकर्षक साबित हुई हैं - जो शीर्ष परिचालन विश्वसनीयता की गारंटी देता है। आकाशगंगा के पावर-ट्रांसमिशन पोल को एन के अनुसार डिजाइन किया गया है, जिसका अर्थ है अंतरराष्ट्रीय मानकों के साथ पूर्ण अनुरूपता।
त्वरित विवरण
विद्युत संचरण और वितरण पोल
विद्युत संचरण और वितरण संरचनाओं के लिए
गोल या 8 मिमी से 15 मीटर की ऊंचाई के साथ शंक्वाकार आकार
गर्म डुबकी जस्ती या पेंट खत्म के साथ
तकनीकी डेटा शीट (एफ = 8 के.एन.)
| आयाम | 10 मी | 11m | 11.8m | 13M | 14 मीटर | 16M | 18 मी |
| डि (मिमी) | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| डी 2 (मिमी) | 415 | 440 | 455 | 465 | 490 | 530 | 570 |
| टी (मिमी) | 3.5 | 3.5 | 3.5 | 3.75 | 3.75 | 4 | 4 |
| ज (एम) | 1.6 | 1.8 | 1.9 | 2.1 | 2.3 | 2.6 | 3 |
संबंध प्रकार
1. संयुक्त प्रकार

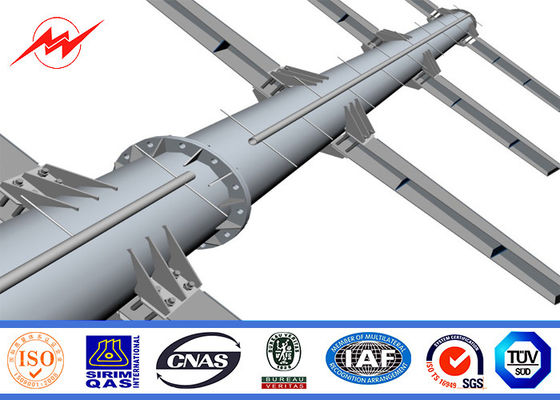

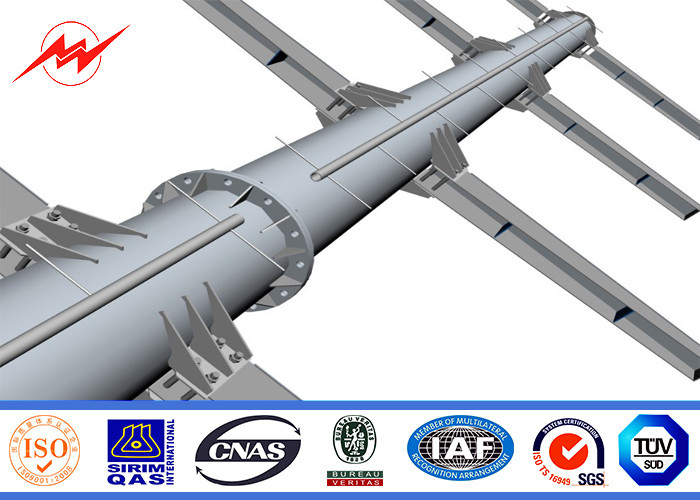

2. निकला हुआ किनारा प्रकार
स्टैंडर्ड गौण
-ऊपर की प्लेट
-बेस प्लेट
-बोटम पट्टी
मानक हॉल
-किलिबिंग पायदान
-एंकर बोल्ट
-बिट्यूमन संरक्षण
चित्रित अंकन
-मूलत सीढ़ी
उपलब्ध फाउंडेशन प्रकार
प्रत्यक्ष एम्बेडिंग
एंकर बोल्ट / बेस प्लेट
थरथानेवाला स्टील Caisson
उपलब्ध फिनिश्स
जस्ती प्रति एएसटीएम ए 123
जस्ती से पेंट, काले रंग की पेंट पर पेंट करें
पाउडर कोटिंग
इन-ग्राउंड और बेस प्लेट की मानक विशेषताएं घुड़सवार
में ग्राउंड घुड़सवार:
12 तरफा पोल शाफ्ट
वेल्डेड टॉप कैप
बढ़ते हुए छेद (यदि आवश्यक हो तो आपके विनिर्देश के लिए)
पहचान पट्ट
नाममात्र भू-लाइन से ऊपर एमएमई पृथ्वी बिंदु 250 मिमी
नाममात्र भू-लाइन (उठाने में सहायता करने के लिए) के ऊपर एम 24 नट 250 एमएम
नाममात्र भू-लाइन के नीचे 200 मिमी से अधिक 400 मिमी नीचे अतिरिक्त जमीनी जंग सुरक्षा
विरोधी सिंक पट्टियाँ
गरम डुबकी जस्ती खत्म
बेस प्लेट घुड़सवार:
12-बाजू वाला ध्रुव शाफ्ट (40kN से 80kN)
16-बाजू वाला ध्रुव शाफ्ट (100 किमी और 120kN)
वेल्डेड टॉप कैप
बढ़ते हुए छेद (यदि आवश्यक हो तो आपके विनिर्देश के लिए)
पहचान पट्ट
ध्रुव बेस के ऊपर एम 12 पृथ्वी बिंदु 250 मिमी
बेस प्लेट पर दो उठाने वाले गसेस
एंकर बोल्ट, टेम्प्लेट, पागल और वाशर
गरम डुबकी जस्ती खत्म
उत्पाद गैलरी
जांच या खरीद के लिए जानकारी
-स्टील पोल की ऊंचाई और बल
-कक्ष हाथ और लंबाई, इस्पात ध्रुव में स्थापित करने की स्थिति

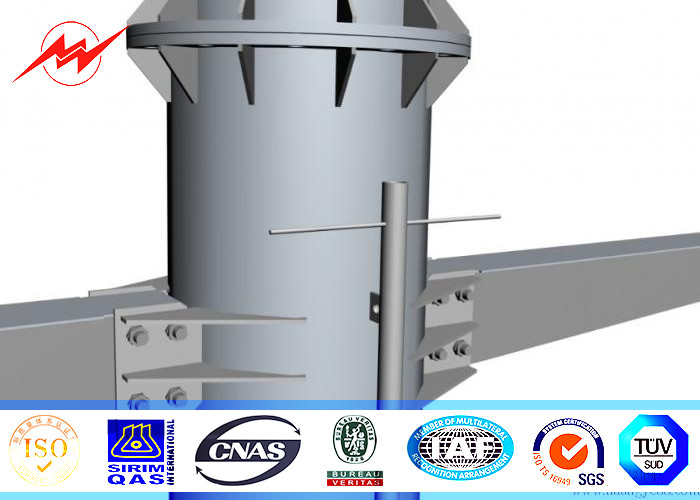

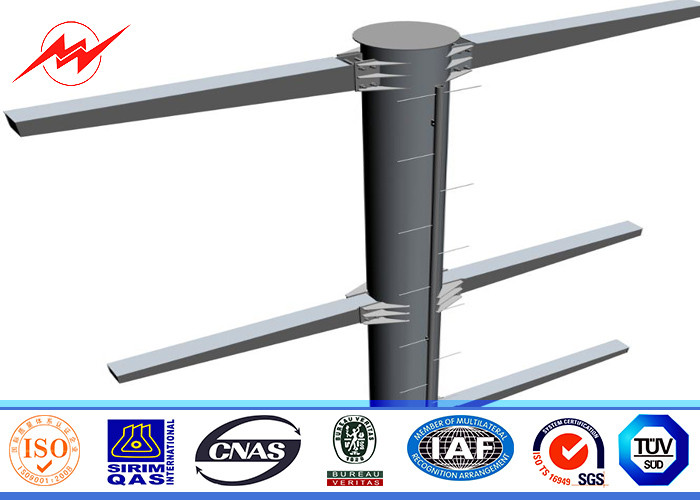

क्रॉस आर्म को ठीक करने की विधि (क्रॉस हाथ स्थापित करने के लिए इस्पात ध्रुव में एक या दो टेम्पलेट को जोड़ने के लिए बोल्ट का उपयोग करें या उपयोग करें)
स्टील के पोल की सुरक्षा कारक
-हवा की गति
चढ़ाई में चढ़ाई का प्रकार
-गंतव्य बंदरगाह
-अन्य।
डिज़ाइन
कंपनी का परिचय:
1 99 1 में स्थापित जीआईंग्सू मिल्की वे स्टील डंडे चीन के पूर्वी चीन के शंघाई, पोर्ट के सबसे बड़े समुद्री बंदरगाह में से एक के निकट वूशी में स्थित है।
हमारी कंपनी के पास ट्रांसमिशन पॉवर पोल, स्ट्रीट लाइट पोल, हाई मस्ट पोल और इतने पर इस्पात डंडे के उत्पादन पर 24 साल का अनुभव है।
